جزئیات محصول:
پرداخت:
|
| نام: | دستگاه AAC ACSR Silent Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Bobbin sizes: | 500 / 630 / 710 | مواد: | سیم فولادی، مسی، آلومینیومی |
| PLC,touch screen: | SIEMENS | HS code: | 8479400000 |
| Max. Haul-off Force: | 30 T | Machine color: | Optional |
| برجسته کردن: | دستگاه رشته سفت و محکم صاف,دستگاه رشته سخت ACSR,دستگاه رشته سخت 240Sqmm |
||

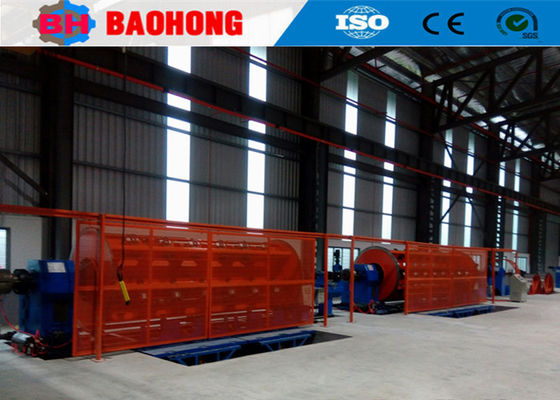

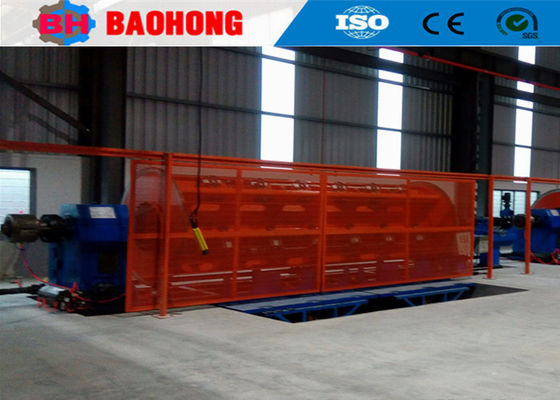

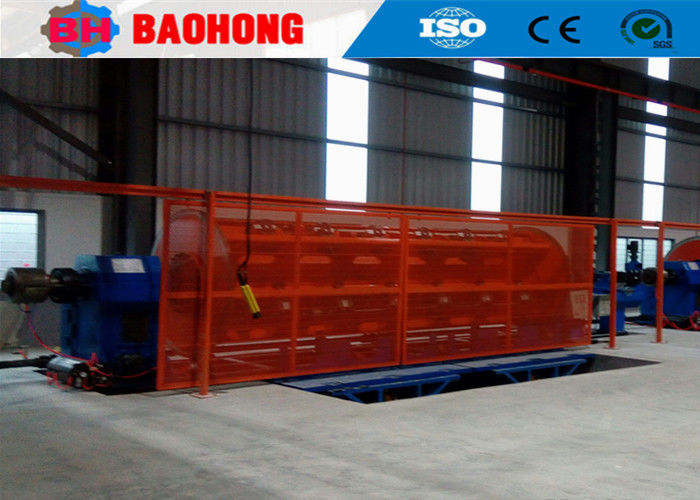

AAC ACSR 240ملی متر مربع خاموش سخت Stranding ماشین با 630mm Bobbin
1درخواست
این ماشین مناسب برای رشته طول طولانی و بخش برهنه آلومینیوم مس ، آلیاژ آلومینیوم، کابل آلومینیوم فولاد سیم های تقویت کننده برای تولید کابل های قدرت زیر،لوله های شکل بخش، گرد و غلتک
2اجزای اصلی
2.1 بازده 1 مجموعه
2.2 هر ریل یک مجموعه از رشته های سخت
2.3 بسته بندی و مونتاژ دارنده گچ 1 مجموعه
2.4 دستگاه نوار گیره ای متمرکز 1 مجموعه
2.5 متر شمارنده 1 مجموعه
2.6 کاپستان 1 مجموعه
2.7 عبور از ایستاده 1 مجموعه
2.8 نوع ستون 1 مجموعه
2.9 کابینت کنترل الکتریکی (کابینت اصلی و کابینت کنترل) هرکدام 1 مجموعه
3. ویژگی ها
3.1 ما این ماشین سخت نوع stranding مطابق با الزامات مشتریان را سفارشی.
3.2 کل ساختار بر روی چرخ چرخ افقی بزرگ ماشینکاری خواهد شد.
3.3 بلبل: 500mm، 630mm، 710mm DIN 46397 استاندارد / اصلاح شده.
3.4 طراحی شیب دار دو چرخ کابستان مناسب برای فشرده سازی بار سنگین.
3.5 ترمز پنوماتیک نوع دیسک برای قفس گیرنده
3.6 مجهز به PLC، اختیاری.
4پارامترهای فنی
| مدل (ماشین لوله کشی سخت) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تک | مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر |
| 12 قفس پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر | |
| ۱۸ قفس برای پرتاب کباب | 44-793 میلی متر | ۶۳- ۱۰۵۶ میلی متر | ۵۷- ۱۰۱۲ میلی متر | |
| ۲۴ قفس برای پرتاب کباب | ۵۱ تا ۹۲۴ میلی متر | 71-1246 میلی متر | ۶۶ تا ۱۱۹۰ میلی متر | |
| 30 قفس های چوبی | ۵۷ تا ۱۰۲۸ میلی متر | 87-1553 میلی متر | ۷۹ تا ۱۴۰۳ میلی متر | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 قفس پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| ۱۸ قفس برای پرتاب کباب | 208.5 r/min | 155 چرخش در دقیقه | 142.6 r/min | |
| ۲۴ قفس برای پرتاب کباب | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 قفس های چوبی | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 30 تن | 30 تن | ۴۰ تن | |
| دستگاه قبل از مارپیچ | ارتفاع | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
| قدرت موتور | ۹۰ تا ۱۸۰ KW | 110 تا 180 KW | 130 تا 180 KW | |
| اندازه بوبین | 500*375*127 | 630*475*127 | 710*530*127 | |
| "بوبين" بازي کننده ي مرکزي | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بوبین | 2500*1500*125 | 2500*1500*125 | ۳۱۵۰*۱۹۰۰*۱۶۰ | |
| حداکثر سرعت خطی در هنگام حرکت | ۶۹ متر/ دقیقه | ۶۹ متر/ دقیقه | ۶۲ متر/ دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1100 میلی متر | 1100 میلی متر | |
6عکس بسته بندی
7معرفی کارخانه و شرکت ما
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
