| Product name: | Cradle Type Cable Laying Up Machine | Type: | Cradle type |
|---|---|---|---|
| Use for: | Cabling 3 to 7 core wires | Materials: | Steel/Cu/Al |
| Bobbin sizes: | 800 1000 1250 1400 1600 1800 2000 | Max. Rotation Speed: | 21 rpm |
| Central Height: | 1000MM | Color: | As requirement |
| برجسته کردن: | دستگاه قرار دادن کابل نوع گهواره,دستگاه قرار دادن چرخش 21 دور در دقیقه,دستگاه استقرار ارتفاع مرکزی 1000 میلی متر |
||
دستگاه کابل کشی نوع گهواره چرخش 21 دور در دقیقه ارتفاع مرکزی 1000 میلی متر
1. کاربرد
این دستگاه عمدتاً برای کابل کشی سیم های 3 تا 7 هسته ای استفاده می شود. این دستگاه هم کابل های گرد چرخشی و هم کابل های سکتوری شکل را بدون پیچش پشتی تولید می کند. همچنین از این نوع دستگاه می توان برای کابل تلفن، کابل کنترل، کابل معدن، کابل پلاستیکی و کابل اتصال متقابل. بسته بندی غیر فلزی و زره پوش فلزی را می توان همزمان با رشته کردن انجام داد.
2. اجزاء
دستگاه ساخت کابل سیم برق از پرداخت مرکزی، میزبان لوله ای، دستگاه نوار چسب (اختیاری)، دستگاه کشش، پایه برداشت و عبور و سیستم کنترل الکتریکی تشکیل شده است.
3. پارامترهای فنی
| مدل (ماشین چیدمان) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| قطر سیم تک | φ5-10 میلی متر | φ5-12 میلی متر | φ8-20 میلی متر | φ8-25 میلی متر | φ10-35 میلی متر | |
| حداکثر OD هادی رشته ای | φ30 میلی متر | φ40 میلی متر | φ63 میلی متر | φ70 میلی متر | φ80 میلی متر | |
| پیچ و خم | 50-800 میلی متر | 95-1500 میلی متر | 200-2000 میلی متر | 420-3500 میلی متر | 550-5176 میلی متر | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1200 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر |
| حداکثر نیروی حمل و نقل | 10 ت | 12 ت | 15 ت | 20 ت | 25 ت | |
| قدرت موتور | 18.5 کیلو وات | 22 کیلو وات | 30 کیلو وات | 37 کیلووات | 55 کیلو وات | |
| سایز بوبین | 630 میلی متر | 800 میلی متر | 1000 میلی متر | 1250 میلی متر | 1600 میلی متر | |
| بابین بردار | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر | 3150 میلی متر | |
| حداکثر سرعت خطی حمل و نقل | 60 متر در دقیقه | 60 متر در دقیقه | 34 متر در دقیقه | 28 متر در دقیقه | 21 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | |

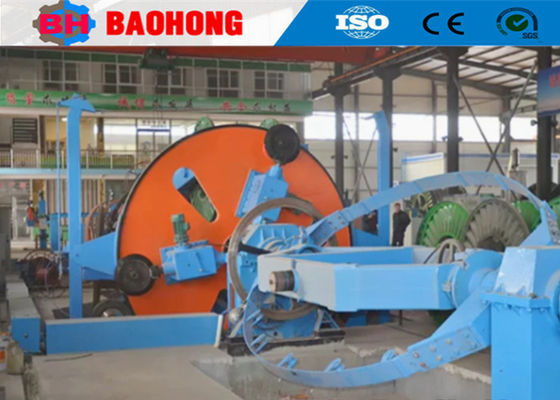

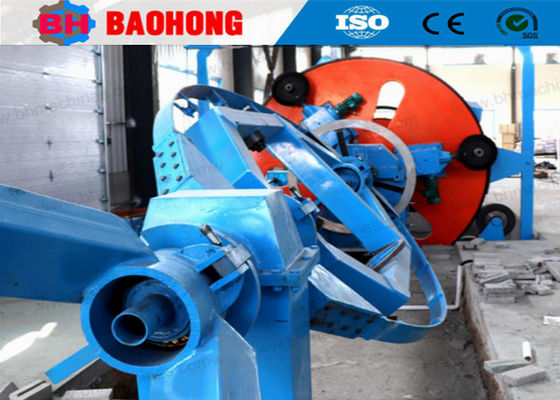

4. عکس
5. بسته بندی عکس ها
6. کارخانه و معرفی ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و حمایت مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است.اکنون ما تنها کارخانه‌ای هستیم که می‌تواند تولید سری ماشین‌های رشته‌ای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین به‌طور مستقل خطوط سیم‌کشی JGB Bow، خطوط کابل‌کشی نوع پرش CGB Bow و CLY High speed Cradle type Laying-up lines.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد.شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه.ارزش خروجی سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهم‌ترین تولیدکنندگان ماشین‌های رشته‌ای در چین تبدیل شده است.
