| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| Motor Power(800): | 22 KW | Central Height: | 1000 mm |
| Equipment color: | Optional | Guarantee time: | 12 Months |
| برجسته کردن: | دستگاه تخمگذار سیم چند هسته ای,دستگاه تخمگذار سیم عایق,دستگاه تخمگذار سیم 22 کیلو وات |
||
دستگاه سیم کشی چند هسته ای عایق 22 کیلو وات 1000 میلی متر ارتفاع مرکزی
1. کاربرد
دستگاه تخمگذار برای کابل کشی چند هسته ای (3-7)، کابل های لاستیکی، کابل های برق پلاستیکی، کابل های تلفن، کابل های کنترل، کابل های PVC، کابل های XLPE با یا بدون زره فولادی، کابل های استخراج، توان ولتاژ پایین و متوسط استفاده می شود. کابل ها
2.امکانات
2.1 ماشین تخمگذار با 3 / 1 + 3 / 1 + 1 + 3 / 3 + 3 Bobbin Cage طراحی شده است.
2.2 بوبین: 800 میلی متر، 1000 میلی متر، 1250 میلی متر، 1600 میلی متر DIN 46391 استاندارد / اصلاح شده.
2.3 دستگاه تخمگذار هسته، شفت اصلی با یاطاقان غلتکی پشتیبانی می شود.
2.4مبدل تمام موتورهای AC در خط را کنترل می کند: موتور اصلی، موتورهای پرداخت، موتورهای برداشت، موتورهای تراورس، موتورهای محرک، موتورهای نواری و برداشت چرخشی.عملکرد پایدار، نقص کمتر، تعمیر و نگهداری آسان.
2.5گام را می توان در پانل های لمسی تنظیم، تغییر داد و نمایش داد، همچنین می توان قرار دادن (به راست یا چپ)، حرکت نقطه و حرکت سریع را روی صفحه لمسی تنظیم کرد.
2.6 پانل لمسی با PLC و باسبار PROFIRBUS، که روشن و خاموش کردن، عملکرد و هماهنگ سازی چرخه ای موتورهای مختلف را به خوبی سازماندهی می کند.مبدل DANFOSS تمام موتورهای AC را کنترل می کند.کنترل الکتریکی پیشرفته، عملکرد آسان و عملکرد قابل اعتماد
3. پارامترهای فنی
| مدل (ماشین چیدمان) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| قطر سیم تک | φ5-10 میلی متر | φ5-12 میلی متر | φ8-20 میلی متر | φ8-25 میلی متر | φ10-35 میلی متر | |
| حداکثر OD هادی رشته ای | φ30 میلی متر | φ40 میلی متر | φ63 میلی متر | φ70 میلی متر | φ80 میلی متر | |
| پیچ و خم | 50-800 میلی متر | 95-1500 میلی متر | 200-2000 میلی متر | 420-3500 میلی متر | 550-5176 میلی متر | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1200 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر |
| حداکثر نیروی حمل و نقل | 10 ت | 12 ت | 15 ت | 20 ت | 25 ت | |
| قدرت موتور | 18.5 کیلو وات | 22 کیلو وات | 30 کیلو وات | 37 کیلووات | 55 کیلو وات | |
| سایز بوبین | 630 میلی متر | 800 میلی متر | 1000 میلی متر | 1250 میلی متر | 1600 میلی متر | |
| بابین بردار | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر | 3150 میلی متر | |
| حداکثر سرعت خطی حمل و نقل | 60 متر در دقیقه | 60 متر در دقیقه | 34 متر در دقیقه | 28 متر در دقیقه | 21 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | |

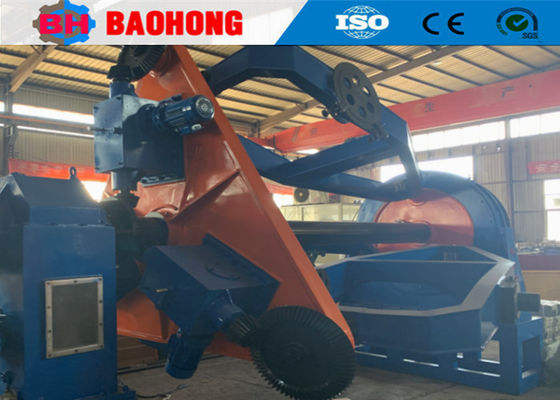

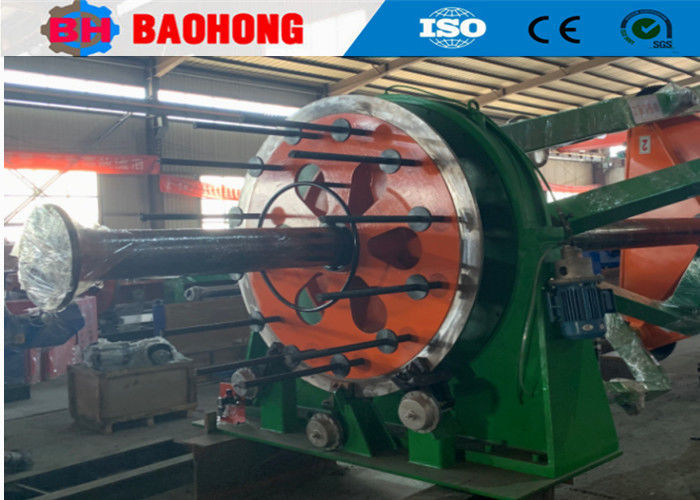

4. عکس
5. بسته بندی عکس ها
6. کارخانه و معرفی ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و حمایت مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است.اکنون ما تنها کارخانه‌ای هستیم که می‌تواند تولید سری ماشین‌های رشته‌ای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین به‌طور مستقل خطوط سیم‌کشی JGB Bow، خطوط کابل‌کشی نوع پرش CGB Bow و CLY High speed Cradle type Laying-up lines.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد.شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه.ارزش خروجی سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهم‌ترین تولیدکنندگان ماشین‌های رشته‌ای در چین تبدیل شده است.
