جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | ماشین زره کش کابل | نوع تجهیزات: | سیاره و خورشید |
|---|---|---|---|
| مواد: | فولاد/مس/آل | مشخصات قرقره: | 400 میلی متر، 500 میلی متر، 630 میلی متر و غیره |
| وایر دیا: | 1.5-2.5 میلی متر | قدرت(630): | 75 کیلو وات |
| قطر چرخ Capstan (500/400): | 2000 میلی متر | رنگ تجهیزات: | به عنوان درخواست |
| دوره گارانتی: | 1 سال | ||
| برجسته کردن: | دستگاه ساخت کابل برق 2000 میلی متر,دستگاه کابل سازی سیاره ای,دستگاه سیم کشی کابل زرهی |
||

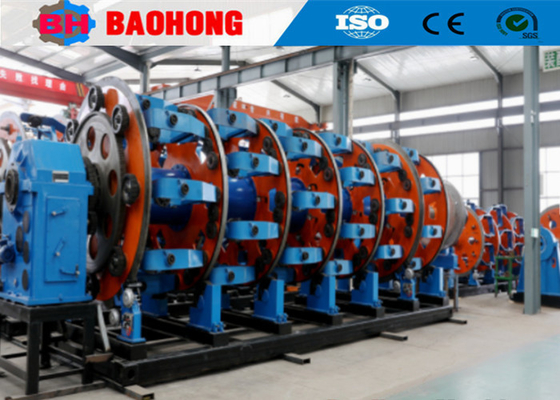

دستگاه ساخت کابل الکتریکی 2000 میلیمتری از نوع سیارهای برای فرآیند زرهسازی
1. کاربرد
این دستگاههای پرسرعت عمدتاً برای رشته کردن سیم مسی، سیم آلومینیومی، سیم فولادی، ACSR و سیم طناب استفاده میشوند. همراه با سر نوار، میتوان از آن برای هستههای عایق و برخی از فرآیندهای رشته کردن کابل کنترل و زرهسازی سیم فولادی استفاده کرد.
2. ویژگی های اصلی
2.1 سیگنال هشدار سیم شکسته توسط پالس منتقل میشود و میزان توقف سیم شکسته 100٪ است.
2.2 میز عملیات صفحه نمایش لمسی از نوع کابینت، که برای کار راحت و از نظر ظاهری زیبا است.
2.3 لوله مربع مستطیلی به عنوان تقویت کننده رشتهکن اصلی استفاده میشود تا از لرزش صفحه منفرد جلوگیری شود.
2.4 کشنده جدید از نوع تسمه، بلوک اصطکاک مقاوم در برابر سایش بالا را اتخاذ میکند که تنظیم را راحتتر و عمر سرویس را طولانیتر میکند.
2.5 کابل و مسیر هوا در داخل دستگاه در لوله مربع پایه پنهان شده است تا از آسیب و اختلال جلوگیری شود.
3. فناوری پردازش
دستگاه خمکن بزرگ برای خم کردن صفحه فولادی به ساختار قاب استفاده میشود. چهار ساختار قاب دایره را به طور مساوی به اشتراک میگذارند و با دیسکهای بزرگ در دو طرف به هم جوش داده میشوند. همچنین تمام سازهها به لوله دیواره ضخیم مرکزی جوش داده میشوند. کل ساختار قوی و زیبا است.
پس از فرآیند جوشکاری، کل ساختار در کوره بازپخت بازپخت میشود که تنشهای داخلی را از بین میبرد.
سپس کل ساختار بر روی تراش افقی بزرگ ماشینکاری میشود. این تراش افقی به اندازه کافی بزرگ است که هر قسمت را در یک مرحله ماشینکاری کند، بدون اینکه یک انتها را به انتهای دیگر تغییر دهد. این فرآیند هممرکزی کل ساختار را حفظ میکند، عمر سرویس یاتاقانها را در هر دو انتها طولانی میکند.
دستگاه حفاری و خستهکننده سوراخ عمیق میتواند سوراخهای نصب شده برای دستگاههای گیره را بچرخاند. سوراخهای یک جفت دستگاه گیره در یک مرحله چرخانده میشوند که هر دو سوراخ را در یک هممرکزی نگه میدارد. هممرکزی میزان شکستگی سیم را کاهش میدهد و یاتاقان را برای دستگاه گیره طولانی میکند.
این تراش عمودی دو ستونی برای چرخاندن دیسک بزرگ برای دستگاه چیدمان از نوع گهواره و کلاهک دستگاه رشتهکن استفاده میشود. این دستگاه میتواند شیارها را بچرخاند و جلا دهد تا از کابل محافظت کند و نیروی کشش یکسانی را حفظ کند.
ماشین فرز از نوع پلانر بزرگ، که برای آسیاب شاسی اصلی قفس رشتهکن اصلی و شاسی جمعآوری و پرداخت استفاده میشود. دستگاه فرز از نوع پلانر بزرگ میتواند اطمینان حاصل کند که هر سطح صاف در یک زمان ماشینکاری میشود تا توزیع ارتفاع همگن سطح ماشینکاری شده توسط دستگاه فرز حفظ شود. همه اینها باعث میشود کل دستگاه به آرامی کار کند.
دستگاه بالانس دینامیکی تجهیزات تولید کلیدی برای تولید تجهیزات سیم و کابل با سرعت بالا، به ویژه قفس رشتهکن قاب صلب و قفس رشتهکن لولهای است. فرآیند ماشینکاری قفس رشتهکن منجر به نیروی خارج از مرکز متفاوت میشود که توسط دستگاه بالانس دینامیکی تشخیص داده میشود. پس از اصلاح، قفس رشتهکن به راحتی نیاز به چرخش با سرعت بالا را برآورده میکند و عمر سرویس را افزایش میدهد.
کوره بازپخت الکتریکی برای تولید دستگاه ساخت سیم و کابل ضروری است، به ویژه دستگاه رشتهکن قاب صلب و دستگاه رشتهکن لولهای. تنش داخلی قفس رشتهکن اصلی هنگام جوشکاری زیاد است. تنش داخلی به شدت توسط عملیات حرارتی آزاد میشود. این فرآیند تولید تضمین میکند که قفس رشتهکن بدون تغییر شکل و شکستگی برای بهبود کیفیت داخلی است.
4. پارامترهای فنی
مدل (دستگاه زرهسازی سیم فولادی) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم فولادی | 1-2 .5 میلیمتر | 1-2 .5 میلیمتر | 1-2 .5 میلیمتر | 1-2 .5 میلیمتر | |
| حداکثر OD رشتهای | 40 میلیمتر | 55 میلیمتر | 60 میلیمتر | 70 میلیمتر | |
| گام رشتهکشی | قفس رشتهکن 24 بوبین |
38-752 | 51-942 | 63- 1144 | 500-4120 |
قفس رشتهکن 36 بوبین |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
قفس رشتهکن 42 بوبین |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| قفس رشتهکن 48 بوبین | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| سرعت چرخش | قفس رشتهکن 24 بوبین | 98 دور در دقیقه | 90 دور در دقیقه | 68 .3 دور در دقیقه | 55 دور در دقیقه |
| قفس رشتهکن 36 بوبین | 88 دور در دقیقه | 80 دور در دقیقه | 58 .3 دور در دقیقه | 45 دور در دقیقه | |
| قفس رشتهکن 42 بوبین | 78 دور در دقیقه | 70 دور در دقیقه | 48 .3 دور در دقیقه | 35 دور در دقیقه | |
| قفس رشتهکن 48 بوبین | 68 دور در دقیقه | 60 دور در دقیقه | 38 .3 دور در دقیقه | 28 دور در دقیقه | |
کلاهک |
قطر چرخ کلاهک | 1600 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 2500 میلیمتر |
| حداکثر نیروی کشش | 10T | 15T | 15T | 20T | |
توان موتور |
45 کیلووات | 55 کیلووات | 55 کیلووات | 75 کیلووات | |
اندازه بوبین |
315 میلیمتر | 400 میلیمتر | 500 میلیمتر | 630 میلیمتر | |
بوبین پرداخت مرکزی |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
بوبین جمعآوری |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
حداکثر سرعت خطی کشش |
25 متر در دقیقه | 30 متر در دقیقه | 34 .7 متر در دقیقه | 45 متر در دقیقه | |
ارتفاع مرکزی |
1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر | 1100 میلیمتر | |
5. عکسها
6. عکس بستهبندی
7. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی Hejian Baohong، با مسئولیت محدود در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است، که بزرگترین تولید کننده حرفهای دستگاه رشتهکن سیم و دستگاه چیدمان در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و پشتیبانی مشتریان، ماشینآلات Baohong به تحقیق و توسعه دستگاه رشتهکن سیم و دستگاه چیدمان اختصاص یافته و پیشرفتهای زیادی داشته است. اکنون ما به تنها کارخانهای تبدیل شدهایم که میتواند تولید سری دستگاه رشتهکن صلب JLK را به یک خط مونتاژ در چین توسعه دهد و ما همچنین به طور مستقل خطوط رشتهکن پرشی JGB Bow، خطوط کابلکشی از نوع پرشی CGB Bow و خطوط چیدمان از نوع گهوارهای با سرعت بالا CLY را توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی Hejian Baohong، با مسئولیت محدود، مساحتی به مساحت 10000 متر مربع، کارگاه تولیدی 8000 متر مربع را پوشش میدهد. شرکت ما دارای 60 کارمند، از جمله 10 کارمند تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
