جزئیات محصول:
پرداخت:
|
| توضیحات تجهیزات: | دستگاه زره کش کابل سیم فولادی | روش کنترل: | کنترل PLC |
|---|---|---|---|
| هدف: | زره فولادی | قطر چرخ کششی (500/400): | 2000 میلی متر |
| وایر دیا: | 1.5-2.5 میلی متر | کد HS: | 847940 |
| برند بلبرینگ: | NSK | رنگ تجهیزات: | به عنوان درخواست |
| برجسته کردن: | دستگاه زرهبندی کابل کنترل PLC,دستگاه زره پوش سیم فولادی,دستگاه زرهبندی با پیچ معکوس ۱۰۰%,steel wire armouring machine,100% back twist armouring machine |
||

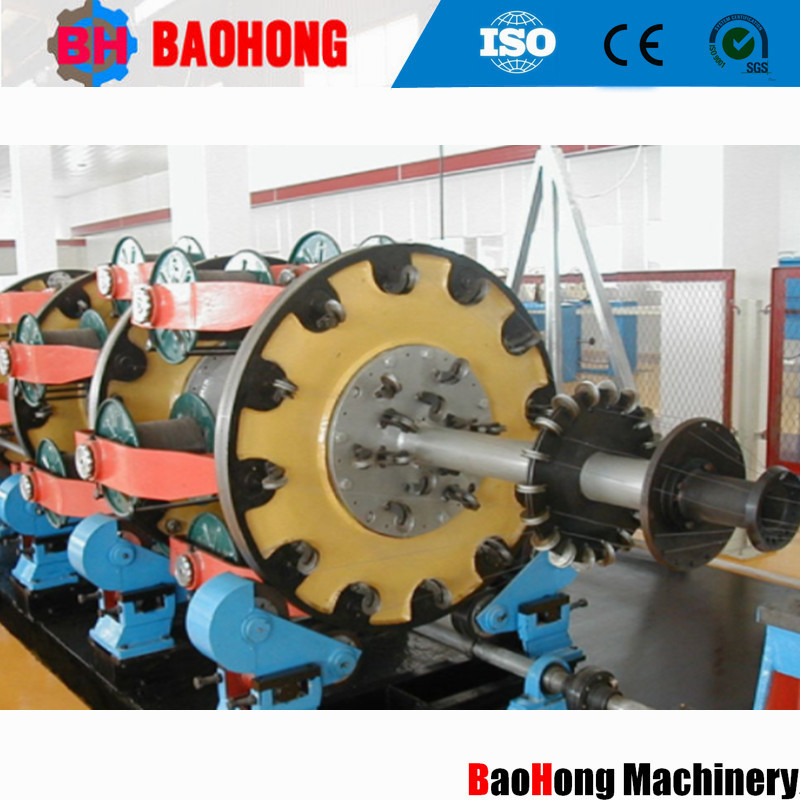

دستگاه زرهکشی سیم فولادی با کنترل PLC، نوع گهوارهای با چرخش ۱۰۰٪ به عقب
۱. کاربرد
این دستگاه عمدتاً برای تولید کابل آلومینیومی با مغزی فولادی، رشته کردن و پرس هادی sectores، رشته کردن و کشش و پرس هادی گرد، و زرهکشی سیم فولادی و غیره استفاده میشود. واحد تجهیزات مجهز به رابط انسان و ماشین، PLC + صفحه لمسی است، هر پارامتر عملیاتی قابل نمایش و تنظیم است، پورت اتصال کامپیوتر برای تخصیص یکپارچه دادههای بزرگ مجهز شده است.
۲. اجزای اصلی
۲.۱. پایه بازکننده ۱ ست
۲.۲. دستگاه رشتهکن صلب ۱ ست هر کدام
۲.۳. شمارنده هوشمند متر ۱ ست
۲.۴. قرقره دوگانه قوی ۱ ست
۲.۵. موتور اصلی + کاهنده ۱ ست
۲.۶. پایه جمعکننده ستونی با حرکت عرضی ۱ ست
۲.۷. سیستم انتقال مکانیکی ۱ ست
۲.۸. سیستم کنترل الکتریکی ۱ ست
۲.۹. حفاظ ایمنی دیواری ۳ ست
۲.۱۰. سر زرهکشی فولادی + دستگاه لوله داخلی ۱ ست
۳. پارامترهای فنی
مدل (دستگاه زرهکشی سیم فولادی) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم فولادی | ۱-۲.۵ میلیمتر | ۱-۲.۵ میلیمتر | ۱-۲.۵ میلیمتر | ۱-۲.۵ میلیمتر | |
| حداکثر قطر رشته شده | ۴۰ میلیمتر | ۵۵ میلیمتر | ۶۰ میلیمتر | ۷۰ میلیمتر | |
| گام رشته کردن | قفس رشتهکن ۲۴ قرقره |
۳۸-۷۵۲ | ۵۱-۹۴۲ | ۶۳- ۱۱۴۴ | ۵۰۰-۴۱۲٠ |
قفس رشتهکن ۳۶ قرقره |
۳۸-۷۵۲ | ۵۱-۹۴۲ | ۶۳- ۱۱۴۴ | ۵۰۰-۴۱۲٠ | |
قفس رشتهکن ۴۲ قرقره |
۳۸-۷۵۲ | ۵۱-۹۴۲ | ۶۳- ۱۱۴۴ | ۵۰۰-۴۱۲٠ | |
| قفس رشتهکن ۴۸ قرقره | ۳۸-۷۵۲ | ۵۱-۹۴۲ | ۶۳- ۱۱۴۴ | ۵۰۰-۴۱۲٠ | |
| سرعت چرخش | قفس رشتهکن ۲۴ قرقره | ۹۸ دور در دقیقه | ۹۰ دور در دقیقه | ۶۸.۳ دور در دقیقه | ۵۵ دور در دقیقه |
| قفس رشتهکن ۳۶ قرقره | ۸۸ دور در دقیقه | ۸۰ دور در دقیقه | ۵۸.۳ دور در دقیقه | ۴۵ دور در دقیقه | |
| قفس رشتهکن ۴۲ قرقره | ۷۸ دور در دقیقه | ۷۰ دور در دقیقه | ۴۸.۳ دور در دقیقه | ۳۵ دور در دقیقه | |
| قفس رشتهکن ۴۸ قرقره | ۶۸ دور در دقیقه | ۶۰ دور در دقیقه | ۳۸.۳ دور در دقیقه | ۲۸ دور در دقیقه | |
قرقره |
قطر چرخ قرقره | ۱۶۰۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۵۰۰ میلیمتر |
| حداکثر نیروی کشش | ۱۰ تن | ۱۵ تن | ۱۵ تن | ۲۰ تن | |
توان موتور |
۴۵ کیلووات | ۵۵ کیلووات | ۵۵ کیلووات | ۷۵ کیلووات | |
اندازه قرقره |
۳۱۵ میلیمتر | ۴۰۰ میلیمتر | ۵۰۰ میلیمتر | ۶۳۰ میلیمتر | |
قرقره بازکننده مرکزی |
۱۲۵۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۰۰۰ میلیمتر | ۳۱۵۰ میلیمتر | |
قرقره جمعکننده |
۱۲۵۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۰۰۰ میلیمتر | ۳۱۵۰ میلیمتر | |
حداکثر سرعت خطی کشش |
۲۵ متر در دقیقه | ۳۰ متر در دقیقه | ۳۴.۷ متر در دقیقه | ۴۵ متر در دقیقه | |
ارتفاع مرکزی |
۱۰۰۰ میلیمتر | ۱۰۰۰ میلیمتر | ۱۰۰۰ میلیمتر | ۱۱۰۰ میلیمتر | |
۴. عکسها
۵. عکس بستهبندی
۶. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی هیجیان باوهونگ در سال ۲۰۰۶ تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هیجیان، استان هبی واقع شده است و بزرگترین تولیدکننده حرفهای دستگاه رشتهکن سیم و دستگاه laying-up در شمال چین بوده است.
از سال ۲۰۰۶، با اتکا به مراقبت و حمایت مشتریانمان، ماشینآلات باوهونگ به تحقیق و توسعه دستگاه رشتهکن سیم و دستگاه laying-up اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانهای هستیم که میتوانیم تولید سری دستگاه رشتهکن صلب JLK را به یک خط پردازش مونتاژ در چین توسعه دهیم، و همچنین خطوط رشتهکن JGB Bow skip، خطوط کابلکشی نوع CGB Bow skip و خطوط laying-up نوع CLY High speed Cradle را به طور مستقل توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی هیجیان باوهونگ، مساحتی بالغ بر ۱۰۰۰۰ متر مربع و کارگاه تولید ۸۰۰۰ متر مربع را پوشش میدهد. شرکت ما ۶۰ کارمند دارد، از جمله ۱۰ کارمند تحقیق و توسعه. ارزش تولید سالانه در حال حاضر بیش از ۱۰ میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
