جزئیات محصول:
پرداخت:
|
| نام محصول: | دستگاه سیم سیم سیاره ای سیاره ای نوع قفس | کاربرد: | رشته سیم |
|---|---|---|---|
| مواد: | مفتول های مسی، آلی و مفتولی فولادی | حداکثر هادی رشته ای OD (500): | φ35 میلی متر |
| Max. حداکثر Haul-off Linear Speed(630) سرعت خطی حمل و نقل (630): | 20 متر در دقیقه | کد HS: | 847940 |
| تجهیزات تجهیزات: | به عنوان درخواست | زمان گارانتی: | 1 سال |
| برجسته کردن: | دستگاه سیم پیچ سیم سیاره ای,دستگاه سیم سیم کشی نوع قفس,دستگاه پیچش سیم مسی 20 متر در دقیقه |
||

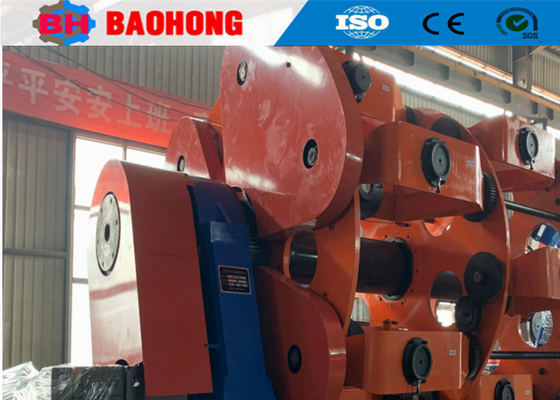

دستگاه مفتول‌کشی کابل سیمی سیاره‌ای از نوع قفس، 20 متر در دقیقه
1. کاربرد
این دستگاه برای مفتول‌کشی سیم‌های آلومینیومی انعطاف‌پذیر یا سیم‌های مسی با پیچش برگشتی، یا متراکم‌سازی و مفتول‌کشی هادی‌های گرد یا قطاعی استفاده می‌شود. همچنین می‌تواند رشته‌های عایق‌شده را مفتول‌کشی کرده و برای کابل‌های پودری، زره فولادی بسازد.
2. اجزای اصلی
2.1. بازکننده
2.2. دستگاه نوارپیچی غیرفلزی (قابل انتخاب)
2.3. پایه هدایت سیم
2.4. دستگاه نوارپیچی فلزی (قابل انتخاب)
2.5. قفس مفتول‌کشی
2.6. شمارنده طول
2.7. نگهدارنده قالب بستن
2.8. قرقره دوتایی
2.9. سیستم انتقال مکانیکی (قابل انتخاب)
2.10. سیستم کنترل الکتریکی
2.11. سیستم حفاظت ایمنی
2.12. دستگاه متراکم‌کننده (قابل انتخاب)
2.13. جمع‌کننده
3. اصلی ویژگی‌ها
3.1 قرقره‌ها در اطراف قفس‌های مفتول‌کشی به صورت چهارگوش چیده شده‌اند. شفت مرکزی قرقره‌ها را تحمل نمی‌کند.
3.2 استحکام بالا، عملکرد بالا، سرعت بالا و اینرسی کم.
3.3 توسط گیربکس متغیر 36 مرحله‌ای، کشش دوگانه و دستگاه فعال دوگانه هدایت می‌شود. توزیع طبیعی سیم از آسیب سایش در هنگام مفتول‌کشی جلوگیری می‌کند.
3.4 پیشرفته‌ترین دستگاه توقف اضطراری، کنترل مستقیم هر قرقره. به محض پاره شدن هر سیمی، کل دستگاه فوراً متوقف می‌شود.
3.5 اطمینان از مکمل پس از پاره شدن هر سیمی، به ویژه مناسب برای تولید کابل‌های برق و کابل‌های اتصال متقابل فشرده.
3.6 سیستم کنترل PLC، کارکرد روی صفحه لمسی.
4. پارامترهای فنی
| مدل (دستگاه مفتول‌کشی سیاره‌ای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم منفرد | مس | φ1-1.6 mm | φ1-4 mm | φ1.2-5 mm | φ1.5-5 mm |
| آلومینیوم | φ1.2-2 mm | φ1.2-4 mm | φ1.4-5 mm | φ2.0-5 mm | |
| حداکثر OD هادی مفتول‌کشی شده | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| گام مفتول‌کشی | قفس مفتول‌کشی 6 بوبینی | 26-435 | 39-695 | 44-770 | 48-840 |
| قفس مفتول‌کشی 12 بوبینی | 30-526 | 43-774 | 47-858 | 50-928 | |
| قفس مفتول‌کشی 18 بوبینی | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| قفس مفتول‌کشی 24 بوبینی | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعت چرخش | قفس مفتول‌کشی 6 بوبینی | 218 دور در دقیقه | 120 دور در دقیقه | 106 دور در دقیقه | 55 دور در دقیقه |
| قفس مفتول‌کشی 12 بوبینی | 118 دور در دقیقه | 110 دور در دقیقه | 97.5 دور در دقیقه | 45 دور در دقیقه | |
| قفس مفتول‌کشی 18 بوبینی | 108 دور در دقیقه | 100 دور در دقیقه | 82.9 دور در دقیقه | 35 دور در دقیقه | |
| قفس مفتول‌کشی 24 بوبینی | 98 دور در دقیقه | 90 دور در دقیقه | 74 دور در دقیقه | 25 دور در دقیقه | |
| کپستان | قطر چرخ کپستان | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| حداکثر نیروی کشش | 2T | 5T | 10T | 15T | |
| توان موتور | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| اندازه بوبین | 315 mm | 400 mm | 500 mm | 630 mm | |
| بوبین بازکننده مرکزی | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| بوبین جمع‌کننده | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| حداکثر سرعت خطی کشش | 25 متر در دقیقه | 30 متر در دقیقه | 34.7 متر در دقیقه | 20 متر در دقیقه | |
| ارتفاع مرکزی | 1000 mm | 1000 mm | 1000 mm |
|
|
5. عکس
6. عکس بسته‌بندی
7. کارخانه و معرفی ما
شرکت ماشین‌آلات الکتریکی Hejian Baohong در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولیدکننده حرفه‌ای دستگاه مفتول‌کشی و دستگاه کابل‌کشی در شمال چین است.
از سال 2006، با تکیه بر مراقبت و پشتیبانی مشتریان، Baohong Machinery به تحقیق و توسعه دستگاه مفتول‌کشی و دستگاه کابل‌کشی اختصاص داشته و پیشرفت‌های زیادی داشته است. اکنون ما به تنها کارخانه‌ای تبدیل شده‌ایم که می‌تواند تولید سری دستگاه مفتول‌کشی صلب JLK را به یک خط مونتاژ در چین توسعه دهد و همچنین ما به طور مستقل خطوط مفتول‌کشی پرشی JGB Bow، خطوط کابل‌کشی نوع پرشی CGB Bow و خطوط کابل‌کشی نوع گهواره‌ای با سرعت بالا CLY را توسعه داده‌ایم.
اکنون، شرکت ماشین‌آلات الکتریکی Hejian Baohong، مساحتی به وسعت 10000 متر مربع، کارگاه تولیدی 8000 متر مربع را پوشش می‌دهد. شرکت ما دارای 60 کارمند، از جمله 10 کارمند تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه مفتول‌کشی در چین تبدیل شده است.
