جزئیات محصول:
پرداخت:
|
| نام: | دستگاه سیم سیم سیاره ای سیاره ای نوع قفس | استفاده: | رشته سیم |
|---|---|---|---|
| مواد: | سیم مس، آل و سیم فولادی | Max.stranded OD (500): | φ35 میلی متر |
| حداکثر سرعت خطی ((630): | 20 متر در دقیقه | کد HS: | 8479400000 |
| تجهیزات تجهیزات: | به عنوان درخواست | زمان گارانتی: | 1 سال |
| برجسته کردن: | دستگاه تراش سیاره ای سیم مس آلومینیوم,دستگاه کشش سیاره ای کابل الکتریکی,ماشین چین برای تکه زدن سیاره ها,Electric Cable Planetary Stranding Machine,China Planetary Stranding Machine |
||
دستگاه رشته‌کن سیاره‌ای ساخت چین برای سیم آلومینیومی مسی کابل برق
1. کاربرد
این دستگاه عمدتاً برای رشته کردن هسته سیم آلومینیومی مسی، سیم رشته‌ای آلومینیومی با هسته فولادی و هسته سیم عایق استفاده می‌شود. گهواره دستگاه اصلی جوشکاری ربات و عملیات حرارتی را اتخاذ می‌کند و شابلون شکل سوراخ‌کاری یکپارچه را اتخاذ می‌کند که تا حد زیادی شکستگی گهواره و آسیب پین را که ناشی از عدم تراز است، کاهش می‌دهد.
2. اجزای اصلی
2.1. پرداخت
2.2. دستگاه نوار غیر فلزی (قابل انتخاب)
2.3. پایه هدایت سیم
2.4. دستگاه نوار فلزی (قابل انتخاب)
2.5. قفس رشته‌کن
2.6. شمارنده طول
2.7. نگهدارنده قالب بستن
2.8. قرقره دو چرخ
2.9. سیستم انتقال مکانیکی (قابل انتخاب)
2.10. سیستم کنترل الکتریکی
2.11. سیستم حفاظت ایمنی
2.12. دستگاه فشرده‌سازی (قابل انتخاب)
2.13. جمع‌آوری
3. اصلیویژگی‌ها
3.1 قرقره‌ها در اطراف قفس‌های رشته‌کن قرار گرفته‌اند. شفت مرکزی قرقره‌ها را تحمل نمی‌کند.
3.2 سفت و سخت، با عملکرد بالا، سرعت بالا و اینرسی کم.
3.3 توسط گیربکس متغیر 36 مرحله‌ای، حمل و نقل دوگانه و دستگاه فعال دوگانه هدایت می‌شود. توزیع طبیعی سیم از آسیب سایش در هنگام رشته‌کردن جلوگیری می‌کند.
3.4 پیشرفته‌ترین دستگاه توقف اضطراری، کنترل مستقیم هر قرقره. به محض اینکه هر سیمی پاره شود، کل دستگاه بلافاصله به طور خودکار متوقف می‌شود.
3.5 اطمینان از مکمل پس از شکستن هر سیم، به ویژه مناسب برای تولید کابل‌های برق و کابل‌های اتصال متقابل فشرده.
3.6 سیستم کنترل PLC، کار بر روی صفحه نمایش لمسی.
4. پارامترهای فنی
| مدل (دستگاه رشته‌کن سیاره‌ای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم منفرد | مس | φ1-1.6 میلیمتر | φ1-4 میلیمتر | φ1.2-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.2-2 میلیمتر | φ1.2-4 میلیمتر | φ1.4-5 میلیمتر | φ2.0-5 میلیمتر | |
| حداکثر OD هادی رشته‌ای | φ14 میلیمتر | φ28 میلیمتر | φ35 میلیمتر | φ45 میلیمتر | |
| گام رشته‌کردن | قفس رشته‌کن 6 بوبین | 26-435 | 39-695 | 44-770 | 48-840 |
| قفس رشته‌کن 12 بوبین | 30-526 | 43-774 | 47-858 | 50-928 | |
| قفس رشته‌کن 18 بوبین | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| قفس رشته‌کن 24 بوبین | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعت چرخش | قفس رشته‌کن 6 بوبین | 218 دور در دقیقه | 120 دور در دقیقه | 106 دور در دقیقه | 55 دور در دقیقه |
| قفس رشته‌کن 12 بوبین | 118 دور در دقیقه | 110 دور در دقیقه | 97.5 دور در دقیقه | 45 دور در دقیقه | |
| قفس رشته‌کن 18 بوبین | 108 دور در دقیقه | 100 دور در دقیقه | 82.9 دور در دقیقه | 35 دور در دقیقه | |
| قفس رشته‌کن 24 بوبین | 98 دور در دقیقه | 90 دور در دقیقه | 74 دور در دقیقه | 25 دور در دقیقه | |
| کپستان | قطر چرخ کپستان | 1000 میلیمتر | 1600 میلیمتر | 1800 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 2T | 5T | 10T | 15T | |
| توان موتور | 18.5 کیلووات | 22 کیلووات | 37 کیلووات | 55 کیلووات | |
| اندازه بوبین | 315 میلیمتر | 400 میلیمتر | 500 میلیمتر | 630 میلیمتر | |
| بوبین پرداخت مرکزی | 315 میلیمتر | 1250 میلیمتر | 1600 میلیمتر | 1600 میلیمتر | |
| بوبین جمع‌آوری | 1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 2500 میلیمتر | |
| حداکثر سرعت خطی کشش | 25 متر در دقیقه | 30 متر در دقیقه | 34.7 متر در دقیقه | 20 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر |
|
|

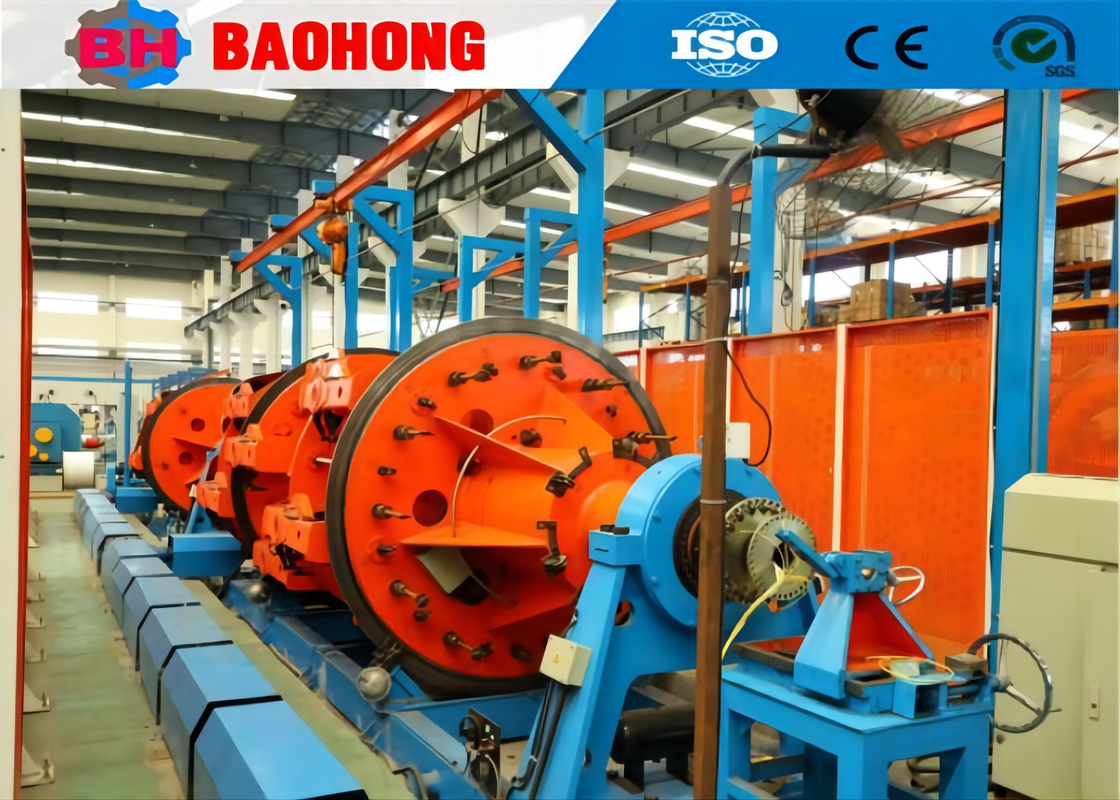

5. عکس
6. عکس بسته‌بندی
7. کارخانه و معرفی ما
شرکت ماشین‌آلات الکتریکی Hejian Baohong، با مسئولیت محدود در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است، که بزرگترین تولید کننده حرفه‌ای دستگاه رشته‌کن و دستگاه چیدمان در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و پشتیبانی مشتریان ما، Baohong Machinery به تحقیق و توسعه دستگاه رشته‌کن و دستگاه چیدمان اختصاص داده شده است و پیشرفت‌های زیادی داشته است. اکنون ما به تنها کارخانه‌ای تبدیل شده‌ایم که می‌تواند تولید سری دستگاه رشته‌کن سفت و سخت JLK را به یک خط مونتاژ در چین توسعه دهد و ما همچنین به طور مستقل خطوط رشته‌کن پرشی JGB Bow، خطوط کابل‌کشی نوع پرشی CGB Bow و خطوط چیدمان نوع گهواره‌ای با سرعت بالا CLY را توسعه داده‌ایم.
اکنون، شرکت ماشین‌آلات الکتریکی Hejian Baohong، با مسئولیت محدود، مساحتی به مساحت 10000 متر مربع، کارگاه تولیدی 8000 متر مربع را پوشش می‌دهد. شرکت ما دارای 60 کارمند، از جمله 10 کارمند تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهم‌ترین تولیدکنندگان دستگاه رشته‌کن در چین تبدیل شده است.
