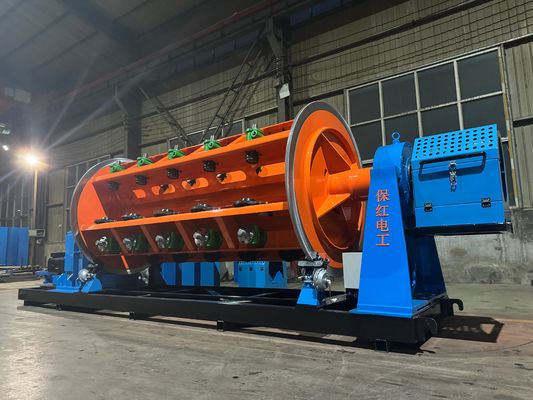

دستگاه رشته ای از نوع سفت و سخت برای سیم و کابل آلومینیوم

ماشین ریز نوع برای سیم و کابل آلومینیومی

1درخواست

این ماشین عمدتا برای رشته های غیر چرخش رشته های آلومینیومی قطعه بزرگ و طول طولانی استیل (ACSR) و هادی های آلیاژ آلومینیوم استفاده می شود.همچنین می تواند به رشته های غیر چرخش و فشرده سازی هادی های مس با گرد استفاده شود.، هسته های شکل ویژه و شکل بخش.

2اجزای اصلی

2.1 Φ1600 استند پرداخت

2.2 #نوع پایه راهنمای سیم

2.3 12B، 18B استراندر

2.4 دستگاه جمع آوری سیم و فشرده سازی

2.5 متر (مکانیکی، الکترونیک)

2.6 Φ 1600 قوی دوبرابر کاپستان

2.7 Φ 1800 نوع ستون با عبور

2.8 سیستم کنترل الکتریکی

2.9 سیستم حفاظت از ایمنی

3. ویژگی ها

3.1 کل ماشین توسط موتور مستقل و هر بخش از قفس و کاپستان توسط یک سرو موتور هم زمان مغناطیس دائمی جداگانه هدایت می شود.قفس رانده می شود برای چرخش از طریق یک جعبه گیربکس اختصاصی، که ساختار را در مقایسه با اتصال شاخه های زمینی سنتی به وسیله نوع سخت و نگهداری تجهیزات را راحت تر می کند.

3.2 کنترل کل ماشین از PLC سری Inovance استفاده می کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می شوند.هر بخش از قفس و capstan توسط یک موتور servo Jiangsu Zhima رانده می شود، و راننده موتور یک دستگاه تبدیل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال یک بازخورد رمزگذاری شبکه را اتخاذ می کند،و کل ماشین یک روش ارتباطی اتوبوس را برای اطمینان از دقت انتقال سیگنال اتخاذ می کنددر تولید واقعی،کاربران تنظیم پارامترهای فرآیند مانند پیچ هر بخش از قفس و سرعت خط تولید در صفحه لمسی با توجه به مشخصات کابل مورد نیازدر هنگام راه اندازی، سرعت هر بخش انتقال به طور خودکار توسط PLC محاسبه می شود تا همگام سازی کل ماشین و دقت پیچ سیم پیچ را تضمین کند.و به دست آوردن تنظیم سرعت بدون گام از کل ماشین. سیستم کنترل الکترونیک دارای تکنولوژی پیشرفته، عملیات راحت و عملیات قابل اعتماد است.

3.3 اصول پالس برای تشخیص شکستن سیم استفاده می شود که می تواند به طور دقیق سیگنال شکستن سیم را از هر سیم پیچ در هر بخش قفس تعیین کند و دقت تشخیص را تضمین کند.از طریق صفحه نمایش روی صفحه لمسی، اپراتور می تواند به سرعت مشکل را حل کند و شروع به راه اندازی بعدی کند.

3.4 دستگاه از کنترل کننده قابل برنامه ریزی PLC Inovance و اتوبوس میدان برای فرماندهی یکپارچه و هماهنگی وضعیت کار تمام قسمت های ماشین استفاده می کند.و از یک تبدیل فرکانس برای کنترل شروع و کار موتور AC استفاده می کند. صفحه لمسی Inovance برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می شود. سیستم کنترل الکترونیکی از نظر تکنولوژیکی پیشرفته، آسان برای کار و قابل اعتماد در عملیات است.

4پارامترهای فنی اصلی

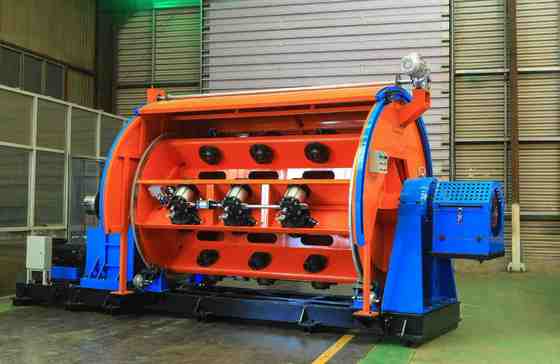

5.عکس ها

6.عکس بسته بندی

7.کارخانه ما و معرفی

شرکت ماشین آلات الکتریکی Hebei Baohong Co.، Ltd در تاریخ 1 اوت 2006 تاسیس شد. در منطقه صنعتی شهرستان Shawa، شهر Hebei واقع شده است، که در مرکز مثلث پکن واقع شده است.تیانجین و شیجیاژوانگ، شرکت از حمل و نقل راحت و آهن و فولاد فراوان برخوردار است از تولید محصولات سری ماشین های رشته دار آغاز شده است و 18 سال توسعه داشته است.

با تکیه کامل بر استعداد و قدرت فنی، این شرکت به طور مداوم در حال تحقیق و توسعه فن آوری ها و فرآیندهای جدید است. رشد و تکامل تدریجی به یک واحد اقتصادی جامع با تکنولوژی تولید پیشرفته، ظرفیت تولید قوی و شبکه های فروش که کل کشور و خارج از کشور را پوشش می دهد.

این شرکت مساحت کارخانه را به 30،000 متر مربع می رساند، با بیش از 100 کارمند، از جمله 12 مهندس مکانیکی و الکتریکی، و تجهیزات پردازش آن بیش از 60 میلیون یوآن است.در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندهای، این شرکت تبدیل به تنها تولید کننده در چین است که تولید قفس JLK واحدهای سری ماشین های رشته دار در یک خط مونتاژ.
