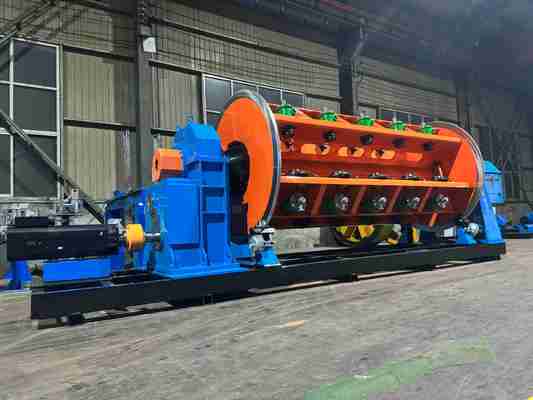

کابل کابل آلومینیوم ساخته شده آسان: راه حل حرفه ای دستگاه سفت و سخت

آسان سازی رشته کردن کابل آلومینیوم و مس: راه حل دستگاه صلب حرفه ای

1. کاربرد

این  دستگاه  برای عمدتاً برای اجزای اصلی مقاطع  بزرگ  و  طول  بلند  آلومینیوم  با  هسته  فولادی رشته شدهسیم و مس، 2.3.  آلومینیوم وآلیاژ 2.3.  رساناها بدون پیچش معکوس رشته کردن استفاده می شود؛ همچنین می توان برای پیچش و فشرده سازی بدون پیچش معکوس گرد، شکل  خاص و هسته های رسانا با مقطع sectores شکل استفاده کرد. 2.  اجزای اصلی 2.1.  پایه  باز  کننده  Φ630 2.3.                                            2.2.  پایه هدایت سیم #type                                               2.3.  دستگاه رشته کن 6B، 12B، 18B

2.4. قالب مونتاژ سیم و دستگاه فشرده سازی

        2.5. شمارنده متر (مکانیکی، الکترونیکی)                         2.6.  کپلینگ دوگانه قوی Φ 2000                                       2.7.

پایه باز کننده نوع ستونی Φ 2500

2.8. سیستم کنترل الکتریکی

2.9. سیستم حفاظت ایمنی                                         این دستگاه از کنترلر قابل برنامه ریزی S7-200 و باس میدانی برای فرماندهی یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت های دستگاه استفاده می کند و از مبدل فرکانس برای کنترل شروع و عملکرد موتور AC استفاده می کند. صفحه لمسی برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می شود.

2.10. دستگاه بارگیری قرقره از پایین جانبیاین دستگاه از کنترلر قابل برنامه ریزی S7-200 و باس میدانی برای فرماندهی یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت های دستگاه استفاده می کند و از مبدل فرکانس برای کنترل شروع و عملکرد موتور AC استفاده می کند. صفحه لمسی برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می شود.

3. ویژگی های اصلی3.1.

کل دستگاه از انتقال شفت زمینی جداگانه استفاده می کند و بدنه رشته کننده توسط یک گیربکس اختصاصی برای چرخش هدایت می شود. در مقایسه با دستگاه رشته کن قفس با انتقال شفت زمینی سنتی، ساختار ساده تری دارد و نگهداری تجهیزات را راحت تر می کند.3.2. کنترل کل دستگاه از PLC سری S7-Smart200 استفاده می کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می شوند. هر بخش از قفس و کپلینگ توسط یک موتور سروو Jiangsu Zhima هدایت می شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از بازخورد انکودر مشبک استفاده می کند و کل دستگاه از روش ارتباط باس برای اطمینان از دقت انتقال سیگنال استفاده می کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و سرعت خط تولید را بر روی صفحه لمسی بر اساس مشخصات کابل مورد نیاز تنظیم می کنند. هنگام راه اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می شود تا همگام سازی کل دستگاه و دقت گام سیم پیچ خورده را تضمین کند و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.3.3.

اصل پالس برای تشخیص قطع سیم استفاده می شود که می تواند سیگنال قطع سیم هر قرقره در هر بخش از قفس را به دقت تعیین کند و دقت تشخیص را تضمین کند. از طریق نمایشگر روی صفحه لمسی، اپراتور می تواند به سرعت مشکل را حل کرده و راه اندازی بعدی را آغاز کند.3.4. این دستگاه از کنترلر قابل برنامه ریزی S7-200 و باس میدانی برای فرماندهی یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت های دستگاه استفاده می کند و از مبدل فرکانس برای کنترل شروع و عملکرد موتور AC استفاده می کند. صفحه لمسی برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می شود.

پارامترها. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، کاربری آسان و عملکرد قابل اعتماد است.4. پارامترهای فنی اصلیمدل (دستگاه رشته کن صلب)

JLK-630/6JLK-630/6

＋

12JLK-630/6

＋12

＋18

＋24

قطر سیم منفردمس φ1.5-5 میلی متر

φ1.5-5 میلی متر
