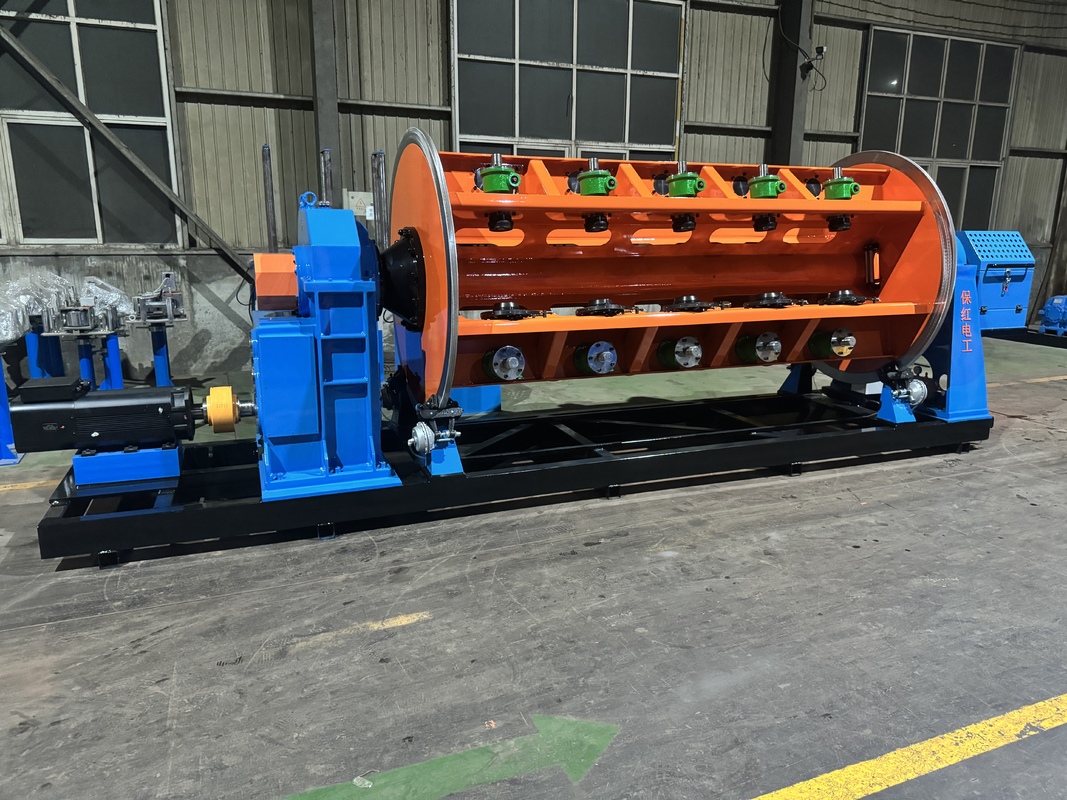

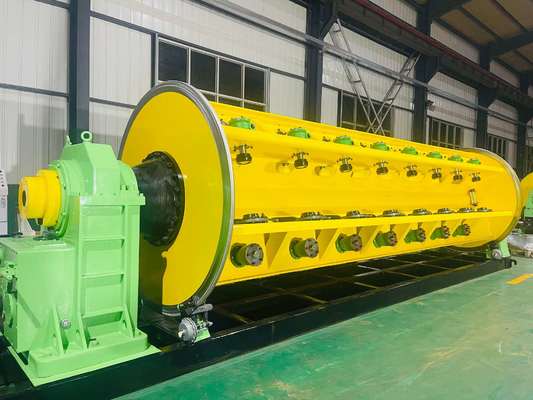

دستگاه رشته ای سفت و سخت با راندمان بالا برای سیم و کابل

دستگاه رشته‌کننده صلب با بارگذاری کف با راندمان بالا برای سیم و کابل

۱.کاربرد

ایندستگاهعمدتاً برای تولید ۹۲-۶۸۰ میلی‌متر آلومینیومی هسته‌ی فولادیبا مقطع بزرگ و طول زیادمی‌تواند رساناهای مسی، ۲۳۶ دور در دقیقه و آلیاژ آلومینیوم بدون تاب‌خوردگی معکوساستفاده می‌شود؛ ۲۳۶ دور در دقیقه می‌تواند برای تاباندن و فشرده‌سازی بدون تاب‌خوردگی معکوس هسته‌های رسانا گرد، شکل‌دار و شکل قطاعی استفاده شود. ۲. اجزای اصلی ۹۲-۶۸۰ میلی‌متر پایه قرقره‌بازکن φ۶۳۰ ۲۳۶ دور در دقیقه پایه هدایت سیم #type ۲.۳.دستگاه رشته‌کننده ۲۳۶ دور در دقیقه ۲.۴. قالب مونتاژ سیم و دستگاه فشرده‌سازی

۲.۵.شمارنده متر (مکانیکی، الکترونیکی)

۲.۶.کپل دوتایی قویφ ۲۰۰۰۵.پایه قرقره‌بردار و قرقره‌بازکن گانتری φ۲۵۰۰۲.۸.سیستم کنترل الکتریکی۲.۹.

سیستم حفاظت ایمنی۲.۱۰.دستگاه بارگذاری قرقره از پهلو و پایین

۳.ویژگی‌های اصلی۳.۱.کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و کپل توسط یک موتور سروو مغناطیس دائم جداگانه هدایت می‌شود. قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با دستگاه رشته‌کننده صلب سنتی با اتصال شفت زمینی ساده‌تر می‌کند و نگهداری تجهیزات را راحت‌تر می‌سازد.۳.۲.

کنترل کل دستگاه از PLC سری S7-Smart 200 استفاده می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند. هر بخش از قفس و کپل توسط یک موتور سروو Jiangsu Zhima هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از بازخورد انکودر مشبک استفاده می‌کند و کل دستگاه از روش ارتباط باس برای اطمینان از دقت انتقال سیگنال استفاده می‌کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و سرعت خط تولید را بر روی صفحه لمسی بر اساس مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می‌شود تا از همگام‌سازی کل دستگاه و دقت گام سیم تابیده شده اطمینان حاصل شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.۳.۳.JLK-630/6 + 12

۳.۴.دستگاه از کنترلر قابل برنامه‌ریزی S7-200 و باس میدانی برای فرمان یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت‌های دستگاه استفاده می‌کند و از مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. صفحه لمسی Innovance برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، کاربری آسان و عملکرد قابل اعتماد است.۳.۵.کنترل مکانیکی و الکتریکی این ساختار از پیشرفته‌ترین فرآیند بارگذاری و تخلیه خودکار کویل در چین استفاده می‌کند که کارایی کار بارگذاری و تخلیه کویل را به طور قابل توجهی بهبود می‌بخشد!۴. پارامترهای فنی اصلی

مدل (دستگاه رشته‌کننده صلب)JLK-630/6JLK-630/6 + 12

JLK-630/6 + 12 + 18 + 24قطر سیم تکیمسφ۱.۵-۵ میلی‌مترφ۱.۵-۵ میلی‌متر

φ۱.۵-۵ میلی‌مترآلومینیومφ۱.۸-۵ میلی‌متر

φ۱.۸-۵ میلی‌مترφ۱.۸-۵ میلی‌مترحداکثر قطر رسانای رشته شده

φ۱۵ میلی‌مترφ۲۵ میلی‌متر

φ۴۵ میلی‌مترگام رشته‌کننده قفس رشته‌کننده ۶ قرقره

۶۰-۵۰۰ میلی‌متر۶۰-۵۰۰ میلی‌متر ۶۰-۵۰۰ میلی‌متر قفس رشته‌کننده ۱۲ قرقره PND630 کپل قطر چرخ کپل ۹۲-۶۸۰ میلی‌متر سرعت چرخش قفس رشته‌کننده ۶ قرقره ۲۳۶ دور در دقیقه ۲۵۸ دور در دقیقه ۲۵۸ دور در دقیقه قفس رشته‌کننده ۱۲ قرقره قرقره ۲۳۶ دور در دقیقه قفس رشته‌کننده ۱۸ قرقره ۲۰۲ دور در دقیقه کپل قطر چرخ کپل ۱۲۵۰ میلی‌متر ۱۶۰۰ میلی‌متر۲۰۰۰ میلی‌مترحداکثر نیروی کشش ۸ تن ۱۰ تن ۱۵ تن قرقره PND630 PND630PND630 قرقره تغذیه مرکزی PND630 PND630

PND630قرقره جمع‌کننده۱۱۰۰ میلی‌متر۲۵۰۰ میلی‌متر۲۵۰۰ میلی‌مترعکس‌ها۳۵ متر در دقیقه

۴۰ متر در دقیقه۵۰ متر در دقیقه

ارتفاع مرکزی۱۰۰۰ میلی‌متر۱۱۰۰ میلی‌متر۱۱۰۰ میلی‌متر۵.عکس‌ها۶.عکس بسته‌بندی۷.

کارخانه و معرفی ما

شرکت ماشین‌آلات الکتریکی Hebei Baohong در تاریخ ۱ اوت ۲۰۰۶ تأسیس شد. این شرکت در منطقه صنعتی شهرک Shawa، شهر Hebei، که در مرکز مثلث پکن، تیانجین و شیجیاژوانگ واقع شده است، از حمل و نقل راحت و منابع فراوان آهن و فولاد بهره‌مند است. این شرکت با تولید محصولات سری دستگاه رشته‌کننده، ۱۸ سال توسعه را پشت سر گذاشته است. با اتکا کامل به مزیت‌های استعدادی و قدرت فنی، این شرکت به طور مداوم فناوری‌ها و فرآیندهای جدید را تحقیق و توسعه می‌دهد و به رشد پایدار دست می‌یابد و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و شبکه‌های فروش در سراسر کشور و خارج از کشور تبدیل می‌شود. این شرکت مساحتی به وسعت ۳۰,۰۰۰ متر مربع را پوشش می‌دهد، با بیش از ۱۰۰ کارمند، از جمله ۱۲ مهندس مکانیک و برق، و تجهیزات پردازش آن بیش از ۶۰ میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشته‌کننده قفس JLK را در خط مونتاژ تولید می‌کند.
