جزئیات محصول:
پرداخت:
|
| توضیحات تجهیزات: | Rigid Strander Making Machine 630 Reel for Wire Cable | مواد رشته ای: | مس ، آلومینیوم ، فولاد |
|---|---|---|---|
| برنامه: | کابل سازی | اندازه های ماوبین: | 630/500/710 |
| رنگ تجهیزات: | به عنوان درخواست | دوره گارانتی: | 1 سال |
| برجسته کردن: | دستگاه تابنده صلب قرقره ۶۳۰,دستگاه سیم کشی کابل,دستگاه تابنده پرشی برای کابل,Wire cable stranding machine,Skip stranding machine for cables |
||
دستگاه تابنده صلب و قرقره 630 برای سیم و کابل
کاربرد
این دستگاه عمدتاً برای تاباندن و فشردهسازی هادیهای مسی یا آلومینیومی سکتور یا گرد، و همچنین هادی سکتور از پیش پیچیده شده و غیره استفاده میشود. این دستگاه از PLC S7-300 همراه با Profibus برای کنترل یکپارچه و هماهنگ شرایط کاری، عملکرد و کنترل سرعت هر بخش الکتریکی دستگاه استفاده میکند.
2. اجزای اصلی
2.1 دستگاه پیشتاب و فشردهسازی
2.2 قفس تابنده 12، 18، 24
2.3 نگهدارنده قالب فشردهسازی و مونتاژ
2.4 دستگاه نوارپیچ هممرکز
2.5 شمارنده متر
2.6 کشنده دوگانه قوی
2.7 قرقرهگیر ستونی با پایه متحرک
2.8 شفت انتقال
2.9 تابلو کنترل الکتریکی (تابلوی اصلی و تابلوی عملیاتی)
2.10 سیستم حفاظت ایمنی
3. ویژگیها
3.1 سطح قرقره کشش از وجهبندی استفاده میکند که میتواند کشش را پایدار و متعادل تضمین کند.
3.2 هر قفس مجهز به دکمه حرکت لحظهای و دکمه توقف اضطراری است.
3.3 بارگذاری گروه قرقره با استفاده از نوع زمینی هیدرولیکی انجام میشود. بارگذار چرخ دستی جانبی نیز اختیاری است.
3.4 کشنده دو چرخ با طراحی کج مناسب برای بارهای فشردهسازی سنگین.
3.5 یک دستگاه بارگذاری جانبی-پایین هیدرولیکی بر روی هر قفس نصب شده است.
3.6 PLC مجهز، اختیاری.
4.پارامترهای فنی اصلی
|
مدل (دستگاه تابنده صلب) |
JLK-630/6 |
JLK-630/6+12 |
JLK-630/6+12+18+24 |
|
|
قطر سیم تکی |
مس |
φ1.5-5 میلیمتر |
φ1.5-5 میلیمتر |
φ1.5-5 میلیمتر |
|
آلومینیوم |
φ1.8-5 میلیمتر |
φ1.8-5 میلیمتر |
φ1.8-5 میلیمتر |
|
|
حداکثر قطر خارجی هادی تابیده شده |
φ15 میلیمتر |
φ25 میلیمتر |
φ45 میلیمتر |
|
|
گام تابندگی |
قفس تابنده 6 قرقره |
60-500 میلیمتر |
60-500 میلیمتر |
60-500 میلیمتر |
|
قفس تابنده 12 قرقره |
|
75-560 میلیمتر |
75-560 میلیمتر |
|
|
قفس تابنده 18 قرقره |
|
|
92-680 میلیمتر |
|
|
سرعت چرخش |
قفس تابنده 6 قرقره |
258 دور در دقیقه |
258 دور در دقیقه |
258 دور در دقیقه |
|
قفس تابنده 12 قرقره |
|
236 دور در دقیقه |
236 دور در دقیقه |
|
|
قفس تابنده 18 قرقره |
|
|
202 دور در دقیقه |
|
|
کشنده |
قطر چرخ کشنده |
1250 میلیمتر |
1600 میلیمتر |
2000 میلیمتر |
|
حداکثر نیروی کشش |
8 تن |
10 تن |
15 تن |
|
|
قرقره |
PND630 |
PND630 |
PND630 |
|
|
تغذیه مرکزیقرقره |
PND630 |
PND630 |
PND630 |
|
|
قرقره دریافتکننده |
1800 میلیمتر |
2500 میلیمتر |
2500 میلیمتر |
|
|
حداکثر سرعت خطی کشش |
35 متر در دقیقه |
40 متر در دقیقه |
50 متر در دقیقه |
|
|
ارتفاع مرکزی |
1000 میلیمتر |
1100 میلیمتر |
1100 میلیمتر |
|

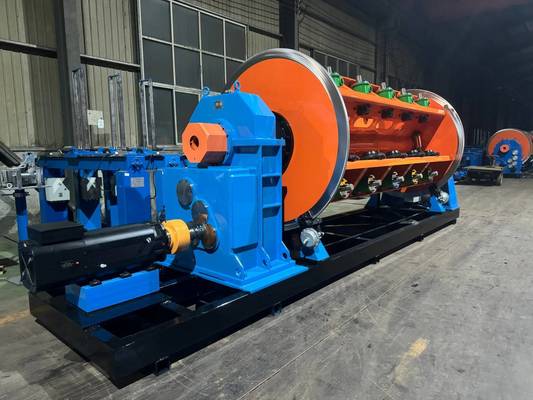

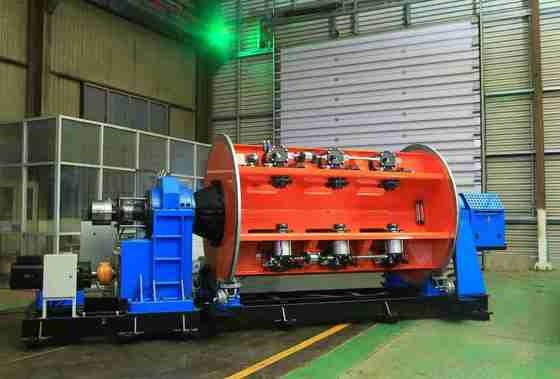

5.عکسها
6.عکس بستهبندی
7.کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی هبی باوهونگ در تاریخ 1 آگوست 2006 تأسیس شد. این شرکت در منطقه صنعتی شهرک شاوای شهر هبی واقع شده است که در مرکز مثلث پکن، تیانجین و شیجیاژوانگ قرار دارد و از حمل و نقل راحت و منابع فراوان آهن و فولاد بهرهمند است. این شرکت با تولید محصولات سری دستگاه تابنده، 18 سال توسعه را پشت سر گذاشته است. با اتکا کامل به مزیتهای استعداد و قدرت فنی، این شرکت به طور مداوم فناوریها و فرآیندهای جدید را تحقیق و توسعه میدهد و به رشد پایدار دست مییابد و به تدریج به یک نهاد اقتصادی جامع با فناوری پیشرفته تولید، ظرفیت تولید قوی و شبکههای فروش در سراسر کشور و خارج از کشور تبدیل میشود.
این شرکت مساحتی به وسعت 30,000 متر مربع را پوشش میدهد، با بیش از 100 کارمند، از جمله 12 مهندس مکانیک و برق، و تجهیزات پردازش آن در مجموع بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه تابنده قفس JLK را در خط مونتاژ تولید میکند.
