جزئیات محصول:
پرداخت:
|
| نام: | دستگاه رشته سیم سفت و سخت قاب مسی - دقت و کارایی بالا | مادی: | فولاد/مس/آل |
|---|---|---|---|
| استفاده: | رشته | نقاشی: | به عنوان الزام |
| زمان تضمین: | 1 سال | ||
| برجسته کردن: | دستگاه کشش سیم مس,دستگاه رشته فریم سفت و سخت,دستگاه رشته‌کشی با دقت بالا,rigid frame stranding machine,high precision skip stranding machine |
||
دستگاه رشته‌کن فریم صلب سیم مسی - دقت و راندمان بالا
1. کاربرد
این دستگاه عمدتاً برای رشته‌کردن بدون پیچش رشته‌های آلومینیومی با هسته فولادی (ACSR) و هادی‌های آلیاژ آلومینیوم با مقطع بزرگ و طول زیاد استفاده می‌شود. همچنین می‌تواند برای رشته‌کردن بدون پیچش و فشرده‌سازی هادی‌های مسی با هسته گرد، با شکل خاص و بخش‌دار نیز استفاده شود.
2. اجزای اصلی
2.1 Φ500 پایه قرقره‌بازکن
2.2 پایه هدایت سیم نوع #
2.3 رشته‌کن 6B،12B
2.4 قالب مونتاژ سیم و دستگاه فشرده‌سازی
2.5 شمارنده متر (مکانیکی، الکترونیکی)
2.6 Φ 1600 قرقره دوتایی قوی
2.7 Φ 1800 جمع‌کننده ستونی با حرکت عرضی
2.8 سیستم کنترل الکتریکی
2.9 سیستم حفاظت ایمنی فشاری-کششی دستی
3. ویژگی‌ها
3.1 کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و قرقره توسط یک موتور سروو سنکرون مغناطیس دائم جداگانه هدایت می‌شود. قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با رشته‌کن‌های نوع صلب سنتی با اتصال شفت زمینی ساده می‌کند و نگهداری تجهیزات را راحت‌تر می‌کند.
3.2 کنترل کل دستگاه از PLC سری Inovance استفاده می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند. هر بخش از قفس و قرقره توسط یک موتور سروو Jiangsu Zhima هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از یک انکودر گریتینگ بازخورد استفاده می‌کند و کل دستگاه از یک روش ارتباطی باس برای اطمینان از دقت انتقال سیگنال استفاده می‌کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و سرعت خط تولید را بر روی صفحه لمسی با توجه به مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می‌شود تا همگام‌سازی کل دستگاه و دقت گام سیم پیچ‌خورده تضمین شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.
3.3 اصل پالس برای تشخیص شکستگی سیم استفاده می‌شود که می‌تواند سیگنال شکستگی سیم هر قرقره را در هر بخش از قفس به طور دقیق تعیین کند و از دقت تشخیص اطمینان حاصل کند. از طریق نمایشگر روی صفحه لمسی، اپراتور می‌تواند به سرعت مشکل را حل کرده و راه‌اندازی بعدی را شروع کند.
3.4 دستگاه از کنترل‌کننده قابل برنامه‌ریزی Inovance و باس میدانی برای فرماندهی و هماهنگی یکپارچه وضعیت کاری تمام قسمت‌های دستگاه استفاده می‌کند و از یک مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. از صفحه لمسی Inovance برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، آسان برای کار و قابل اعتماد در عملکرد است.
4.پارامترهای فنی اصلی
| مدل (دستگاه رشته‌کن صلب) | JLK-500/6 | JLK-500/6＋12 | JLK-500/6＋12＋18 | |
| قطر سیم تک | مس | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.8-5 میلیمتر | φ1.8-5 میلیمتر | φ1.8-5 میلیمتر | |
| حداکثر OD هادی رشته‌ای | φ15 میلیمتر | φ25 میلیمتر | φ35 میلیمتر | |
| گام رشته‌کردن | قفس رشته‌کن 6 قرقره | 60-500 میلیمتر | 60-500 میلیمتر | 60-500 میلیمتر |
| قفس رشته‌کن 12 قرقره | 75-560 میلیمتر | 75-560 میلیمتر | ||
| قفس رشته‌کن 18 قرقره | 92-680 میلیمتر | |||
| سرعت چرخش | قفس رشته‌کن 6 قرقره | 308 دور در دقیقه | 308 دور در دقیقه | 308 دور در دقیقه |
| قفس رشته‌کن 12 قرقره | 286 دور در دقیقه | 286 دور در دقیقه | ||
| قفس رشته‌کن 18 قرقره | 252 دور در دقیقه | |||
| قرقره | قطر چرخ قرقره | 1250 میلیمتر | 1600 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 8 تن | 10 تن | 12 تن | |
| قرقره | PND500 | PND500 | PND500 | |
| قرقره بازکن مرکزی | PND630 | PND630 | PND630 | |
| قرقره جمع‌کننده | 1800 میلیمتر | 2500 میلیمتر | 2500 میلیمتر | |
| حداکثر سرعت خطی کشش | 40 متر در دقیقه | 45 متر در دقیقه | 50 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر | |

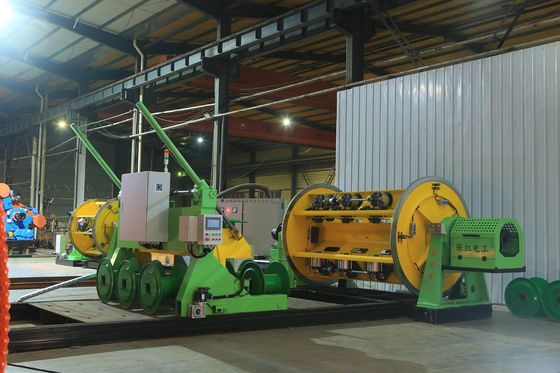

5.عکس‌ها
6.عکس بسته‌بندی
7.کارخانه و معرفی ما
شرکت ماشین‌آلات الکتریکی Hebei Baohong در 1 آگوست 2006 تأسیس شد. این شرکت در منطقه صنعتی شهرک شاوا، شهر هبی واقع شده است که در مرکز مثلثی پکن، تیانجین و شیجیاژوانگ قرار دارد و از حمل و نقل مناسب و منابع فراوان آهن و فولاد برخوردار است. این شرکت با شروع تولید محصولات سری دستگاه‌های رشته‌کن، 18 سال توسعه را پشت سر گذاشته است.
این شرکت با اتکا کامل به مزایای استعداد و قدرت فنی، به طور مداوم در حال تحقیق و توسعه فناوری‌ها و فرآیندهای جدید است و به رشد ثابتی دست یافته و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و شبکه‌های فروش در سراسر کشور و خارج از کشور تبدیل شده است. این شرکت مساحتی به مساحت 30000 متر مربع را پوشش می‌دهد و بیش از 100 کارمند دارد که شامل 12 مهندس مکانیک و برق است و تجهیزات پردازش آن در مجموع بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشته‌کن JLK را در یک خط مونتاژ تولید می‌کند.
