| Name: | Steel Wire Rope Tubular Stranding | Usage: | Wire stranding |
|---|---|---|---|
| Strandred wire: | Cu wire, Al wire and insulated cable core | Bobbins: | 400 mm, 500 mm, 630 mm |
| Brake type: | Pneumatic brake | Bearing brand: | SKF;NSK |
| Machine color: | Customer request | Guarantee time: | 12 Months |
| برجسته کردن: | سیم رشته سیم لوله طناب,دستگاه سیم لوله لوله فولادی,دستگاه رشته لوله ترمز پنوماتیک |
||
طناب فولادی لوله ای سیم کشی / دستگاه ساخت کابل با ترمز پنوماتیک
1. کاربرد
دستگاه رشته زنی لوله ای برای سیم مسی، سیم آلومینیومی و هسته کابل عایق، با چرخش پشت، برای 1+6 بابین، 1 + 12 بوبین مسی / آلومینیومی گرد و هادی های فشرده و سیم فولادی استفاده می شود.
سرعت تولید بسیار سریع است.به عنوان مثال، JGG/1+6 Tubular Stranding Machine، سیم های لخت 45 میلی متر مربع، گام 105 میلی متر، سرعت 2500 متر در ساعت است.بنابراین، در 12 ساعت، دستگاه skip stranding می تواند 30000 متر سیم تولید کند.اگر زمان بارگیری و تخلیه و زمان توقف میزبان را کاهش دهیم مثلاً 3 ساعت می توان هادی 20000 متری تولید کرد.ظرفیت تولید بسیار بالاست.
2. ویژگی
2.1 ما این دستگاه استندینگ نوع لوله ای را مطابق با نیاز مشتریان سفارشی می کنیم.
2.2 دستگاه استرندینگ با 1+6 بوبین، 1+12 بابن، 1+18 بوبین، کیج یا مطابق با نیاز مشتریان طراحی شده است.
2.3 دستگاه رشته لوله ای، قفس ها بر روی یاتاقان خوب در هر دو انتها پشتیبانی می شوند.یاتاقان اصلی بزرگ، یاتاقان روغنکاری اجباری پمپ-روغن است.
2.4 قفس لوله ای آنیل شده است که باعث کاهش استرس داخلی و افزایش عمر مفید می شود.
3. پارامترهای فنی
|
مدل (ماشین رشته لوله ای) |
JGG-400 | JGG-500 | JGG-630 | |
| قطر سیم تک |
فلز مس |
φ1.2-2.6 میلی متر | φ1.4-4 میلی متر | φ2-7 میلی متر |
|
آلومینیوم |
φ1.8-2.6 میلی متر | φ1.8-4 میلی متر | φ2-7 میلی متر | |
|
حداکثر OD هادی رشته ای |
φ7 میلی متر | φ10 میلی متر | φ12 میلی متر | |
| پیچ و خم | 6 قفس بابین | 37-281 میلی متر | 44-338 میلی متر | 82-620 میلی متر |
| 12 Bobbin Stranding Cage | 37-281 میلی متر | 44-338 میلی متر | 82-620 میلی متر | |
| 18 Bobbin Stranding Cage | 44-334 میلی متر | 44-338 میلی متر | 82-620 میلی متر | |
| سرعت چرخش | 6 قفس بابین | 600 دور در دقیقه | 600 دور در دقیقه | 400 دور در دقیقه |
| 12 Bobbin Stranding Cage | 600 دور در دقیقه | 500 دور در دقیقه | 300 دور در دقیقه | |
| 18 Bobbin Stranding Cage | 450 دور در دقیقه | 400 دور در دقیقه | 230 دور در دقیقه | |
| کاپستان | قطر چرخ کاپستان | φ600 میلی متر | φ800 میلی متر | φ1000 میلی متر |
|
حداکثر نیروی حمل و نقل |
3T | 5T | 5T | |
|
قدرت موتور |
22 کیلو وات | 30 کیلو وات | 37 کیلووات | |
|
سایز بوبین |
400 میلی متر | 500 میلی متر | 630 میلی متر | |
|
مرکز پرداخت بابین |
400 میلی متر | 500 میلی متر | 630 میلی متر | |
|
بابین بردار |
1250 میلی متر | 1600 میلی متر | 2000 میلی متر | |

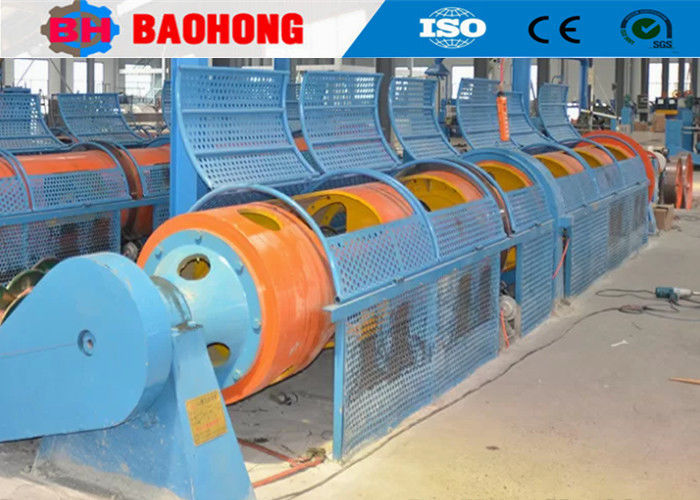

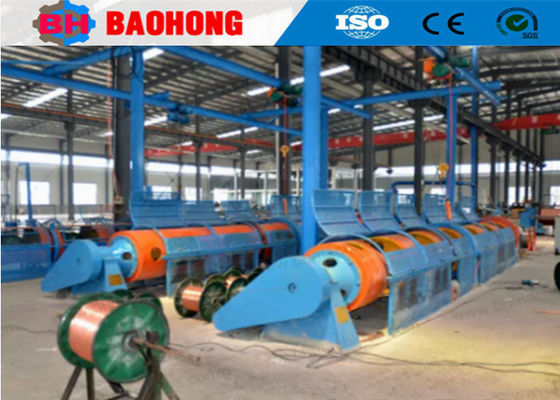

4. عکس
5. عکس بسته بندی
6. کارخانه و معرفی ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و حمایت مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است.اکنون ما تنها کارخانه‌ای هستیم که می‌تواند تولید سری ماشین‌های رشته‌ای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین به‌طور مستقل خطوط سیم‌کشی JGB Bow، خطوط کابل‌کشی نوع پرش CGB Bow و CLY High speed Cradle type Laying-up lines.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد.شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه.ارزش خروجی سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهم‌ترین تولیدکنندگان ماشین‌های رشته‌ای در چین تبدیل شده است.
