جزئیات محصول:
پرداخت:
|
| Name: | Copper Wire Cable Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Shape: | Tubular | Materials: | Copper, Al,Steel wire |
| Use for: | Wire Stranding | PLC brand: | SIEMENS |
| Warranty time: | 1 year | Machine painting: | Customized |
| برجسته کردن: | دستگاه سیم کشی کابلی نوع لوله ای,استرندر لوله ای سیم مسی,دستگاه سیم کشی سیم برقی |
||

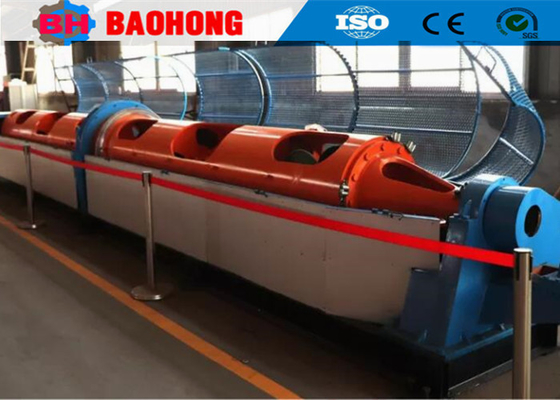

دستگاه لوله کشی سیم های مس برقی
1درخواست
ماشین های با سرعت بالا که عمدتا برای رشته سیم مس، سیم آلومینیوم، سیم فولادی، ACSR و سیم سیم استفاده می شود. همراه با سر نوار،می توان از آن برای هسته های عایق و برخی از کنترل کابل فرآیند stranding استفاده کرد.
2. ویژگی
2.1 بدن لوله ای در یک کل با کمی جریان شعاعی است. آن را در دو طرف بر روی برداشت پشتیبانی می شود، و در یک سر و صدا بسیار کم اجرا می شود.
2.2 بلبین با اسپرینگ های دیسک قفل می شود و با دستگاه پنوماتیک آزاد می شود.
2.3 می تواند سیگنال شکستن هر سیم پیچ در هر قفس به طور دقیق با استفاده از اسکن کمیت دیجیتال را تخمین بزند و موقعیت شکستن را می توان بر روی صفحه لمسی نشان داد
2.4 ماشین کنترل PLC را در کل خط اتخاذ می کند. سیستم کنترل الکتریکی در تکنولوژی پیشرفته، آسان در کار، قابل اعتماد در کار است.
3اجزای تجهیزات
3.1. دستگاه پرداخت 1 مجموعه
3.2. استراندر 1
3.3. ساختار اصلی گیرنده 1 مجموعه
3.4. دستگاه شمارنده 1 مجموعه
3.5.36 سطح ترانسمیشن
3.6. دستگاه تراکتور دو چرخ 1 مجموعه
3.7. محور را در برگیرید قاب سیم کابل نوار 1 مجموعه
3.8سیستم کنترل الکتریکی 1 مجموعه
4پارامترهای فنی
|
مدل (ماشین لوله کشی)
|
JGG-400 | JGG-500 | JGG-630 | |
| قطر سیم تک |
مس
|
φ1.2-2.6 میلی متر | φ1.4-4 میلی متر | φ2-7 میلی متر |
|
آلومینیوم
|
φ1.8-2.6 میلی متر | φ1.8-4 میلی متر | φ2-7 میلی متر | |
|
حداکثر OD لوله های متراکم
|
φ7 میلی متر | φ10 میلی متر | φ12 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | 37 تا 281 میلی متر | 44 تا 338 میلی متر | 82-620 میلی متر |
| 12 قفس پرتاب کباب | 37 تا 281 میلی متر | 44 تا 338 میلی متر | 82-620 میلی متر | |
| ۱۸ قفس برای پرتاب کباب | 44 تا 334 میلی متر | 44 تا 338 میلی متر | 82-620 میلی متر | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | 600 r/min | 600 r/min | 400 r/min |
| 12 قفس پرتاب کباب | 600 r/min | 500 دور/دقیقه | 300 r/min | |
| ۱۸ قفس برای پرتاب کباب | ۴۵۰ چرخش در دقیقه | 400 r/min | 230 r/min | |
| کاپستان | قطر چرخ کاپستان | φ600 میلی متر | φ800 میلی متر | φ1000 میلی متر |
|
حداکثر نیروی کشش
|
3T | 5T | 5T | |
|
قدرت موتور
|
22 KW | 30 KW | 37 KW | |
|
اندازه بوبین
|
400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
|
"بوبين" بازي کننده ي مرکزي
|
400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
|
بوبین
|
1250 میلی متر | 1600 میلی متر | 2000 میلی متر | |
5عکس ها
6. عکس هاي بسته بندي
7.کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
