جزئیات محصول:
پرداخت:
|
| نام محصول: | سیم پیچ نوع قاب سفت و سخت | استفاده برای: | رشته سیم |
|---|---|---|---|
| شکل: | شکل ماشین اتوماتیک | مواد: | مس، آلومینیوم، فولاد و غیره |
| زمین رشته: | 500-2500 میلی متر | قطر سیم مسی تک: | φ1.5-5 میلی متر |
| نیروی ماکس هول آف: | 40 تن | رنگ ماشین: | درخواست مشتری |
| برجسته کردن: | قاب ساختن جعبه سفت و محکم,ماشین ساخت کابل برق,سیم ساخت سیم پیچ |
||

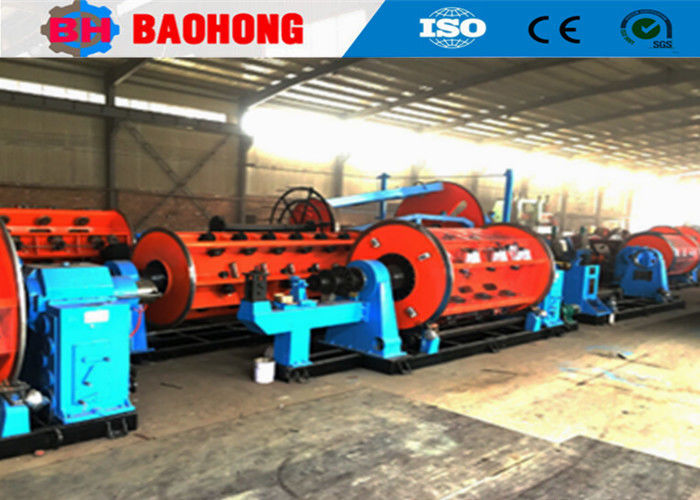

ماشین ساخت بوبین قاب سفت برای رشته های سیم کابل برق
2.1 دستگاه پیش پیچ و فشرده سازی 3 مجموعه
2.2 12 و 18 و 24 قفس در هر مجموعه
2.3 نگهدارنده گچ فشرده سازی و مونتاژ 1 مجموعه
2.4 دستگاه نوار گیره ای متمرکز 1 مجموعه
2.5 متر شمارنده 1 مجموعه
2.6 کپستان دو طرفه قوی 1 مجموعه
2.7 نوع ستون با ایستاده عبور 1 مجموعه
2.8 گره انتقال 1 مجموعه
2.9 کابینت کنترل الکتریکی (کابینت اصلی و کابینت کنترل) هرکدام 1 مجموعه
2.10 سیستم حفاظت از ایمنی 1 مجموعه
3. ویژگی ها
3.1 سطح اسپری تنش دارای لایه بندی است که می تواند اطمینان حاصل کند که تنش پایدار و متعادل است.
3.2 هر قفس مجهز به دکمه دویدن و دکمه توقف اضطراری است.
3.3 بارگذاری گروه با استفاده از نوع کف هیدرولیک. بارگذاری در کنار کارتن نیز اختیاری است.
3.4 طراحی شیب دار دو چرخ کابستان مناسب برای فشرده سازی بار سنگین.
3.5 یک دستگاه بارگذاری هیدرولیک سمت پایین در هر قفس مجهز است.
3.6 مجهز به PLC، اختیاری.
4پارامترهای فنی
|
مدل (ماشین لوله کشی سخت)
|
JLK-500 | JLK-630 | JLK-710/720 | |
|
قطر سیم تک |
مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
|
حداکثر OD لوله های متراکم
|
φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر |
| 12 قفس پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر | |
| ۱۸ قفس برای پرتاب کباب | 44-793 میلی متر | ۶۳- ۱۰۵۶ میلی متر | ۵۷- ۱۰۱۲ میلی متر | |
| ۲۴ قفس برای پرتاب کباب | ۵۱ تا ۹۲۴ میلی متر | 71-1246 میلی متر | ۶۶ تا ۱۱۹۰ میلی متر | |
| 30 قفس های چوبی | ۵۷ تا ۱۰۲۸ میلی متر | 87-1553 میلی متر | ۷۹ تا ۱۴۰۳ میلی متر | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 قفس پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| ۱۸ قفس برای پرتاب کباب | 208.5 r/min | 155 چرخش در دقیقه | 142.6 r/min | |
| ۲۴ قفس برای پرتاب کباب | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 قفس های چوبی | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 30 تن | 30 تن | ۴۰ تن | |
| دستگاه قبل از مارپیچ | ارتفاع | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
|
قدرت موتور
|
۹۰ تا ۱۸۰ KW | 110 تا 180 KW | 130 تا 180 KW | |
|
اندازه بوبین
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
"بوبين" بازي کننده ي مرکزي
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
بوبین
|
2500*1500*125 | 2500*1500*125 | ۳۱۵۰*۱۹۰۰*۱۶۰ | |
|
حداکثر سرعت خطی در هنگام حرکت
|
۶۹ متر/ دقیقه | ۶۹ متر/ دقیقه | ۶۲ متر/ دقیقه | |
|
ارتفاع مرکزی
|
1000 میلی متر | 1100 میلی متر | 1100 میلی متر | |
5عکس ها
6. عکس هاي بسته بندي
7معرفی کارخانه و شرکت ما
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های پرتاب در چین تبدیل شده است.
