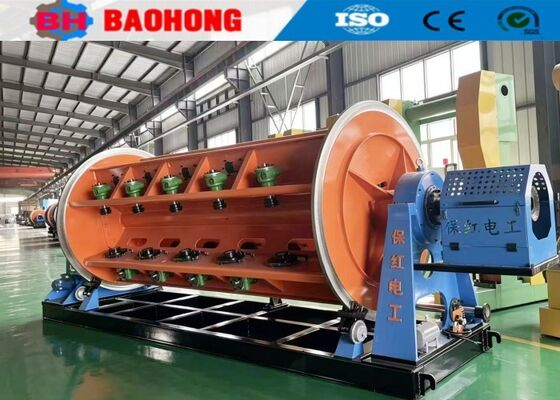

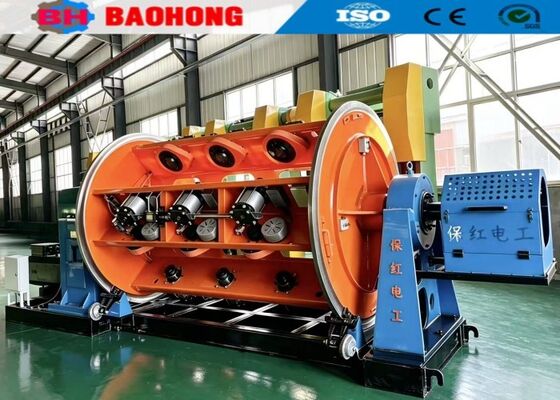

ماشین رشته‌ای فریم سفت و سخت JLK برای خطوط انتقال هوایی و ACSR

1. ویژگی‌های دستگاه رشته‌کن صلب

1.1 طراحی بدون پیچش معکوس: مهندسی شده برای زره‌کشی سیم‌های مسی، سیم‌های آلومینیومی گرد، هادی‌های مقطعی از پیش تابیده شده و سیم‌های فولادی.

1.2 گزینه‌های بارگذاری انعطاف‌پذیر: مکانیزم‌های بارگذاری جانبی و بارگذاری خودکار از جلو را می‌توان بر اساس چیدمان سایت مشتری و الزامات خاص سفارشی‌سازی کرد.

1.3 کنترل دقیق کشش: مجهز به مقاومت آیرودینامیکی و ترمزهای الکترومغناطیسی برای حفظ کشش ثابت و قابل اعتماد در طول تولید.

1.4 درایو موتور مستقل: دارای ساختار انتقال شفت زمینی است که در آن هر قفس توسط یک موتور مستقل با همگام‌سازی الکتریکی هدایت می‌شود.

1.5 کنترل پیشرفته HMI + PLC: امکان تنظیم آسان گام و جهت رشته‌کشی، جبران خودکار کشش و همگام‌سازی سرعت بدون درز با کَپِستان کشنده و واحد جمع‌کننده را فراهم می‌کند.

1.6 حفاظت‌های ایمنی جامع: ویژگی‌های ایمنی داخلی شامل حفاظت از قطع سیم (بالاتر از حد) و حفاظت از ولتاژ بیش از حد است.

2.1 پایه تغذیه مرکزی Ø 500-630                             1 مجموعه

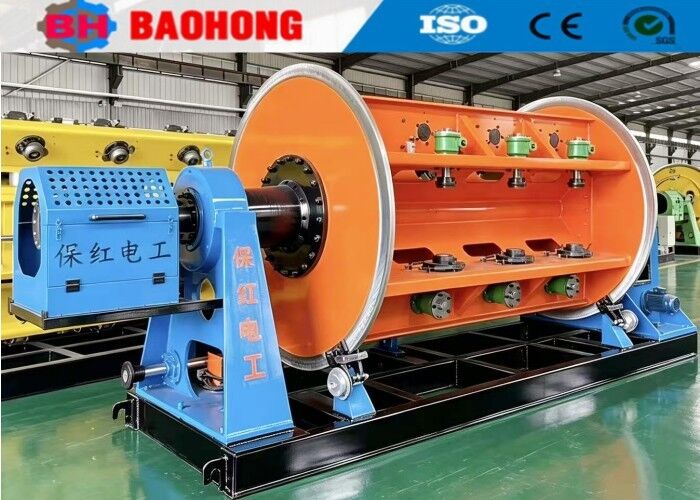

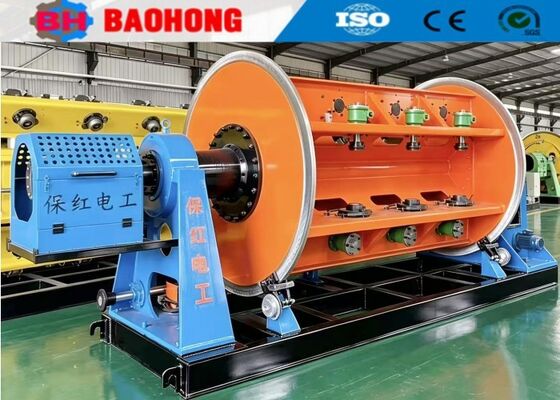

2.2 دستگاه رشته‌کن صلب 6B، 12B، 18B، 24B                     هر کدام 1 مجموعه

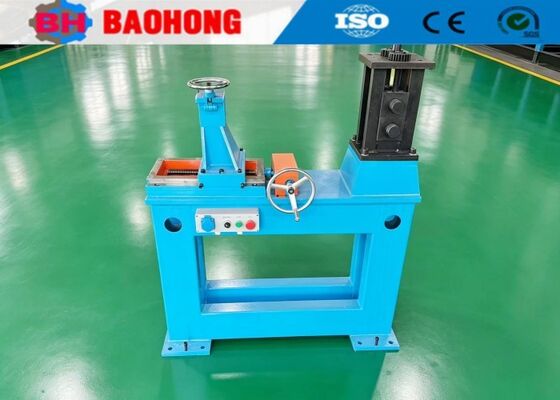

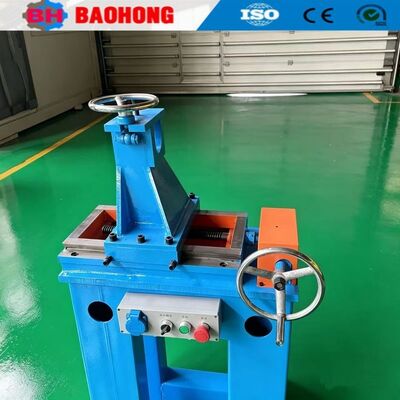

2.3 فشرده‌سازی مونتاژ سیم                                   4 مجموعه

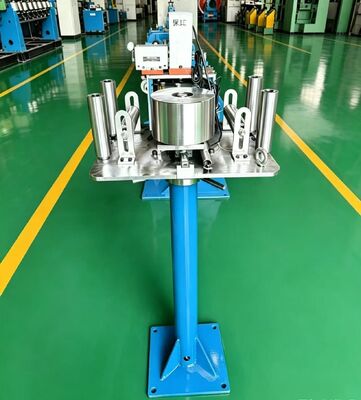

2.4 شمارنده متر                                                         1 مجموعه

2.5 کَپِستان دوگانه ابتکاری Ø2000                               1 مجموعه

2.6 پایه جمع‌کننده Ø2500 با تراورس                         1 مجموعه

2.7 سیستم انتقال                                             1 مجموعه

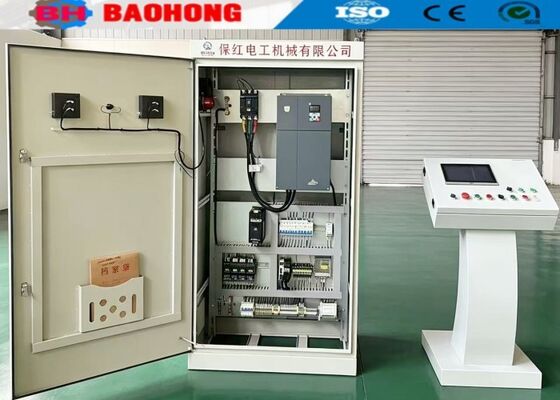

2.8 سیستم کنترل الکتریکی                                           1 مجموعه

2.9 دستگاه حفاظت ایمنی (پوشش ایمنی فشاری-کششی)     1 مجموعه

2.10 پوشش ایمنی شفت زمینی                                       1 مجموعه

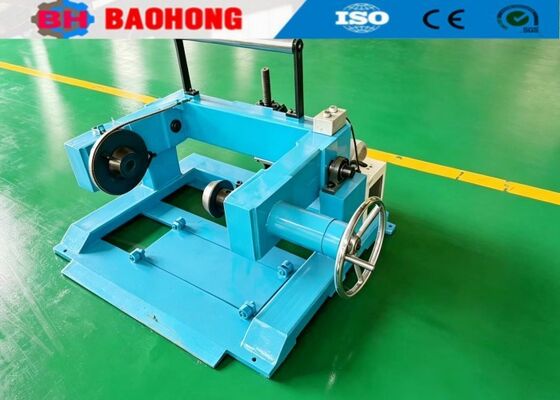

2.11 پخش‌کننده بارگذاری قرقره                                           1 مجموعه

2.12 آچار پنوماتیک                                                   1 مجموعه

3. ویژگی‌ها
3.1 دستگاه مجهز به رابط انسان و ماشین است و تمام پارامترهای عملیاتی را می‌توان در زمان واقعی نمایش و تنظیم کرد که بصری و راحت است.

3.2 سرعت چرخش واقعی، سرعت خطی کَپِستان و سایر پارامترهای عملیاتی هر دستگاه رشته‌کن را می‌توان به صورت بصری نمایش داد.

3.3 چرخ متر به کابینت کنترل اصلی متصل است تا متر را برای توقف تنظیم کند.

3.4 سیگنال هشدار قطع به صورت بی‌سیم منتقل می‌شود تا از سردرگمی یا خرابی سیم انتقال به طور موثر جلوگیری شود.

3.5 میز عملیاتی با صفحه لمسی کابینتی شکل را اتخاذ می‌کند که برای کار راحت و از نظر ظاهری زیبا است.

4. پارامترهای فنی

4.1 قطر سیم تکی رشته شده

سیم مسی                     Φ1.5~Ø5.0 میلی‌متر

سیم آلومینیومی                 Φ1.8~Ø5.0 میلی‌متر

4.2 حداکثر قطر رشته شده     Φ45 میلی‌متر
4.3 گام رشته‌کشی

6B                                       50-720 میلی‌متر

12B                                   77-866 میلی‌متر

18B                                   99-998 میلی‌متر

24B                                   110-1118 میلی‌متر

4.4 سرعت چرخش

6B                                     330 دور در دقیقه

12B                                   308 دور در دقیقه

18B                                   275 دور در دقیقه

24B                                   252 دور در دقیقه

4.5 حداکثر سرعت خطی کَپِستان         85.45 متر در دقیقه
4.6 قطر چرخ کَپِستان            Ø2000 میلی‌متر
4.7 قرقره در قفس                               PND500
4.8 اندازه قرقره تغذیه مرکزی           PN100~PN1600
4.9 قرقره جمع‌کننده                               PN1600~PN2500
4.10 توان موتور اصلی                     75 کیلووات (موتور AC با اینورتر)


5. عکس‌ها

6. عکس بسته‌بندی

7. معرفی کارخانه و شرکت ما

شرکت ماشین‌آلات الکتریکی Hejian Baohong در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولید کننده حرفه‌ای دستگاه رشته‌کن سیم و دستگاه laying-up در شمال چین بوده است.

از سال 2006، با اتکا به مراقبت و حمایت مشتریانمان، Baohong Machinery به تحقیق و توسعه دستگاه رشته‌کن سیم و دستگاه laying-up اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانه‌ای هستیم که می‌توانیم تولید سری دستگاه رشته‌کن صلب JLK را به یک خط مونتاژ در چین توسعه دهیم و همچنین خطوط رشته‌کن JGB Bow skip، خطوط کابل‌کشی نوع CGB Bow skip و خطوط laying-up نوع CLY High speed Cradle را به طور مستقل توسعه داده‌ایم.

اکنون، شرکت ماشین‌آلات الکتریکی Hejian Baohong، مساحتی بالغ بر 10000 متر مربع و کارگاه تولید 8000 متر مربع را پوشش می‌دهد. شرکت ما 60 کارمند دارد که شامل 10 نفر پرسنل تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشته‌کن در چین تبدیل شده است.
