جزئیات محصول:
پرداخت:
|
| نام محصول: | ماشین رشته سخت برای ACSR و هادی های آلومینیومی با هسته فولادی | اندازه قرقره قابل اجرا: | 500 / 630 |
|---|---|---|---|
| مواد قابل اجرا: | مفتول های مسی، آلومینیومی و مفتولی فولادی | برنامه: | سرگردانی سفت و سخت |
| منبع تغذیه: | 380V/415V 50/60HZ | رنگ نقاشی: | اختیاری |
| ارتفاع مرکز: | 1100 میلی متر | دوره گارانتی: | یک سال |
| برجسته کردن: | ماشین رشته سفت و سخت با سرعت بالا,استردر قاب سخت سیم مسی,دستگاه سخت گیر با گارانتی |
||
ماشین رشته سخت برای رشته های مخازن مس و آلومینیوم طراحی شده است. آن را انجام unilay و معکوس رشته های متمرکز برای گرد، فشرده، فشرده،یا هدایت کننده های شکل بخش مورد استفاده در تولید کابل و خطوط هواییخطوط سخت سخت برای تولید هادی های بزرگ برای کابل های برق LV / MV / HV و خطوط هوایی (AAC ، AAAC ، ACSR) ایده آل هستند.۶۳۰ میلی متر، و 800 میلی متر ، با یک سیستم بارگذاری جانبی یا کف اتوماتیک ، و همچنین سیستم های سفارشی شده متناسب با نیازهای خاص مشتری.
2. ویژگی ها
2.1 رشته های نوع قاب سفت با 1+6+12+18+24+30+36 قفس بوبین طراحی شده اند.
2.2 بوبین: 500mm، 630mm، 710mm DIN 46397 استاندارد / اصلاح شده.
2.3 می تواند سیگنال شکستن هر سیم پیچ در هر قفس به طور دقیق با استفاده از اسکن کمیت دیجیتال تخمین بزند و موقعیت شکستن را می توان بر روی صفحه لمسی نشان داد.
2.4 در شرایط شکست برق، ماشین با استفاده از سیستم ترمز اضطراری به توقف کنترل شده می رسد، که این امکان را به ارمغان می آورد که سیم پیچ با فشار به صورت دوگانه با قفل مثبت نگه داشته شود.آزاد کردن لوله توسط خارج بسته هوا فشرده پنوماتیک است.
2.5 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
3پارامترهای ماشین
| مدل (ماشین لوله کشی سخت) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تک | مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر |
| 12 قفس پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر | |
| ۱۸ قفس برای پرتاب کباب | 44-793 میلی متر | ۶۳- ۱۰۵۶ میلی متر | ۵۷- ۱۰۱۲ میلی متر | |
| ۲۴ قفس برای پرتاب کباب | ۵۱ تا ۹۲۴ میلی متر | 71-1246 میلی متر | ۶۶ تا ۱۱۹۰ میلی متر | |
| 30 قفس های چوبی | ۵۷ تا ۱۰۲۸ میلی متر | 87-1553 میلی متر | ۷۹ تا ۱۴۰۳ میلی متر | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 قفس پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| ۱۸ قفس برای پرتاب کباب | 208.5 r/min | 155 چرخش در دقیقه | 142.6 r/min | |
| ۲۴ قفس برای پرتاب کباب | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 قفس های چوبی | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 30 تن | 30 تن | ۴۰ تن | |
| دستگاه قبل از مارپیچ | ارتفاع | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
| قدرت موتور | ۹۰ تا ۱۸۰ KW | 110 تا 180 KW | 130 تا 180 KW | |
| اندازه بوبین | 500*375*127 | 630*475*127 | 710*530*127 | |
| "بوبين" بازي کننده ي مرکزي | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بوبین | 2500*1500*125 | 2500*1500*125 | ۳۱۵۰*۱۹۰۰*۱۶۰ | |
| حداکثر سرعت خطی در هنگام حرکت | ۶۹ متر/ دقیقه | ۶۹ متر/ دقیقه | ۶۲ متر/ دقیقه | |

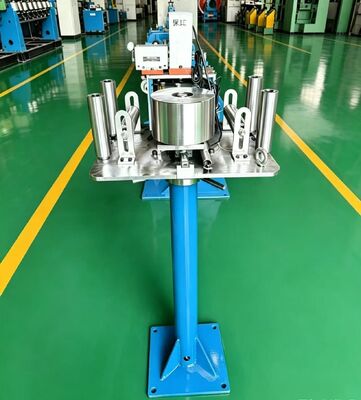

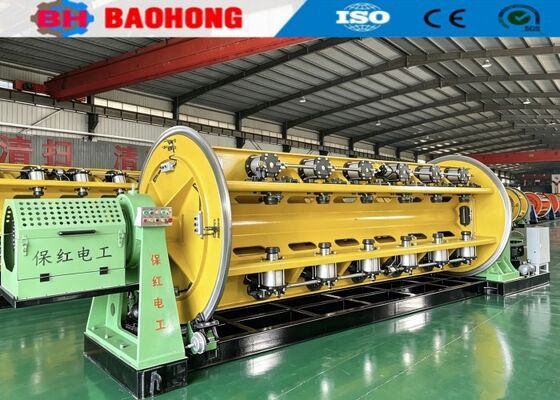

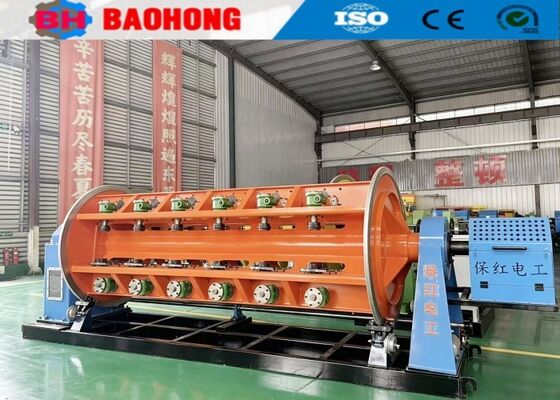

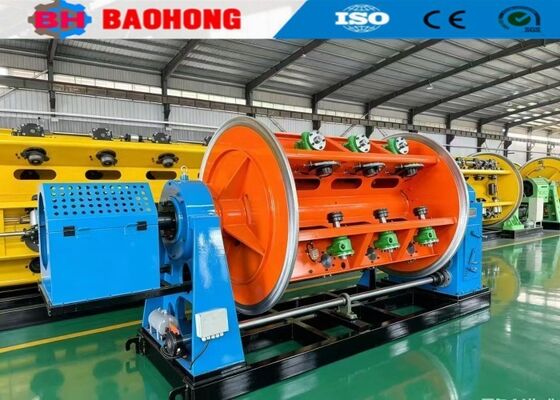

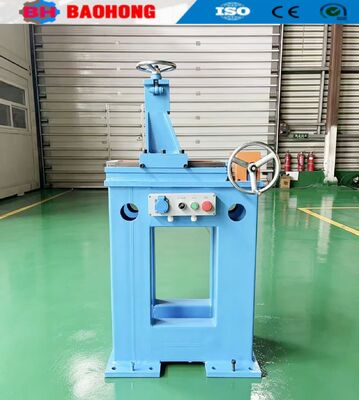

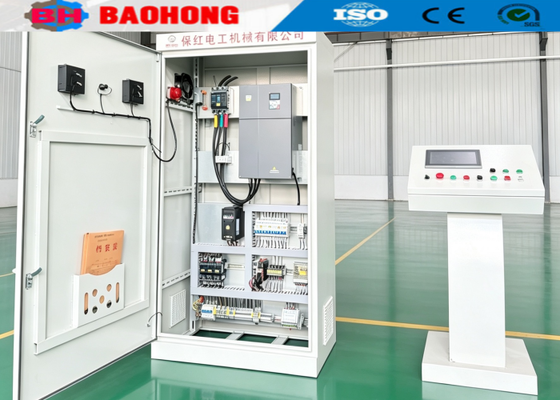

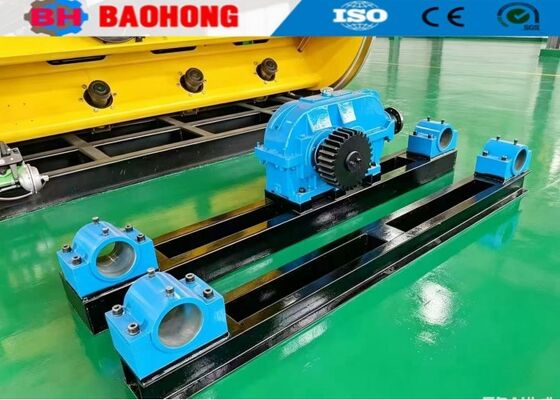

4عکس ها
5. عکس هاي بسته بندي
6.کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong Co.، Ltd در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های پرتاب در چین تبدیل شده است.
