جزئیات محصول:
پرداخت:
|
| Product name: | OPGW Planetary Wire Armoring Machine | Use for: | Cable Stranding |
|---|---|---|---|
| Materials: | Copper, Al wire and Steel wires | Max.stranded conductor OD(500): | φ35 mm |
| Max. Haul-off Linear Speed(630): | 20 m/min | HS CODE: | 8479400000 |
| Painting: | Customized | Guarantee time: | 12 Months |
| برجسته کردن: | ماشین زره پوش سیم فلزی سیاره ای,ماشین زره پوش سیم فولادی OPGW,ماشین زره پوش کابل برق سربار |
||

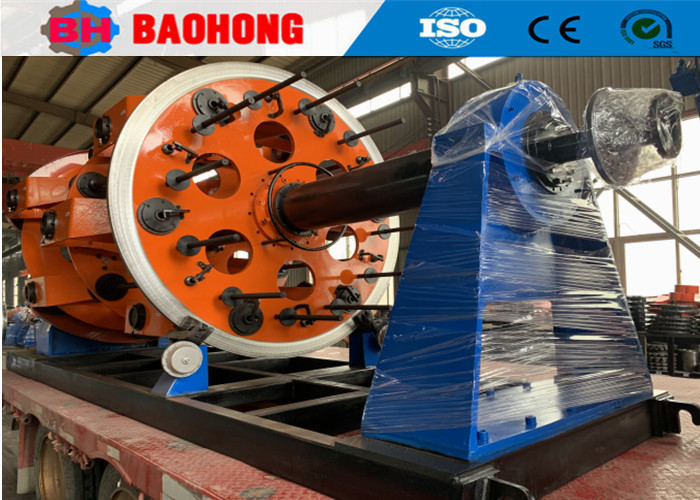

OPGW ماشین زره کشی سیم فلزی سیاره ای برای کابل برق بالا
1. استفاده
این ماشین به طور عمده برای رشته Cu، Al هادی، ACSR و هسته کابل عایق و غیره استفاده می شود.
2. اصليویژگی ها
2.1 رول ها به صورت چهارگانه در اطراف قفس های متراکم قرار دارند. شاخه مرکزی رول ها را تحمل نمی کند.
2.2 سفتی بالا، عملکرد بالا، سرعت بالا و بی وقفه کم.
2.3 توسط جعبه گیربکس متغیر 36 مرحله ای ، کشش دوگانه و دستگاه فعال دوگانه رانده می شود. توزیع سیم طبیعی از آسیب سایش در هنگام سرنگون شدن جلوگیری می کند.
2.4 پیشرفته ترین دستگاه توقف اضطراری، کنترل مستقیم هر ریل به محض اینکه هر سیم شکسته شود، کل ماشین به طور خودکار در یک بار متوقف می شود.
2.5 تضمین مکمل پس از هر گونه قطع سیم، به ویژه مناسب برای کابل های برق و کابل های اتصال متقاطع فشرده بالا.
2.6 سیستم کنترل PLC زیمنس که روی صفحه لمسی کار می کند.
3پارامترهای فنی
| مدل (ماشه ی پراکندگی سیاره ای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم تک | مس | φ1-1.6 میلی متر | φ1-4 میلی متر | φ1.2-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.2-2 میلی متر | φ1.2-4 میلی متر | φ1.4-5 میلی متر | φ2.0-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ14 میلی متر | φ28 میلی متر | φ35 میلی متر | φ45 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | 26 تا 435 | 39 تا 695 | 44-770 | 48 تا 840 |
| 12 قفس پرتاب کباب | 30 تا 526 | ۴۳- ۷۷۴ | 47 تا 858 | 50 تا 928 | |
| ۱۸ قفس برای پرتاب کباب | 34 تا 639 | 47 تا 858 | 55-1001 | 65-1201 | |
| ۲۴ قفس برای پرتاب کباب | 38 تا 749 | 51 تا 940 | 63-1151 | 75-1601 | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | ۲۱۸ r/min | 120 r/min | 106 دور/دقیقه | 55 r/min |
| 12 قفس پرتاب کباب | 118 r/min | 110 r/min | 97.5 r/min | 45 دور/دقیقه | |
| ۱۸ قفس برای پرتاب کباب | 108 دور/دقیقه | 100 r/min | 82.9 r/min | 35 r/min | |
| ۲۴ قفس برای پرتاب کباب | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 2T | 5T | 10T | 15T | |
| قدرت موتور | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| اندازه بوبین | ۳۱۵ میلی متر | 400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
| "بوبين" بازي کننده ي مرکزي | ۳۱۵ میلی متر | 1250 میلی متر | 1600 میلی متر | 1600 میلی متر | |
| بوبین | 1250 میلی متر | 2000 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر | |
| حداکثر سرعت خطی در هنگام حرکت | 25 متر/دقیقه | 30 متر/دقیقه | 34.7 متر/دقیقه | 20 متر/دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر |
|
|
4عکس
5عکس بسته بندی
6کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی CGB Bow skip و خطوط CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های رشته دار در چین تبدیل شده است.
