جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | ACSR Planetary Stranding Machine | تایپ کنید: | شکل سیاره ای |
|---|---|---|---|
| اندازه های ماوبین: | 500630 و غیره | مواد: | مفتول های مسی، آلی، فولادی |
| حداکثر هادی رشته ای OD(315): | φ14 میلی متر | زمین رشته: | بدون پله، قابل تنظیم |
| دوره گارانتی: | 12 ماه | رنگ تجهیزات: | اختیاری |
| برنامه: | رشته | ||
| برجسته کردن: | ACSR Planetary Stranding Machine,دستگاه یدکی سیاره ای کابل ACSR,ACSR Cable Planetary Stranding Machine |
||

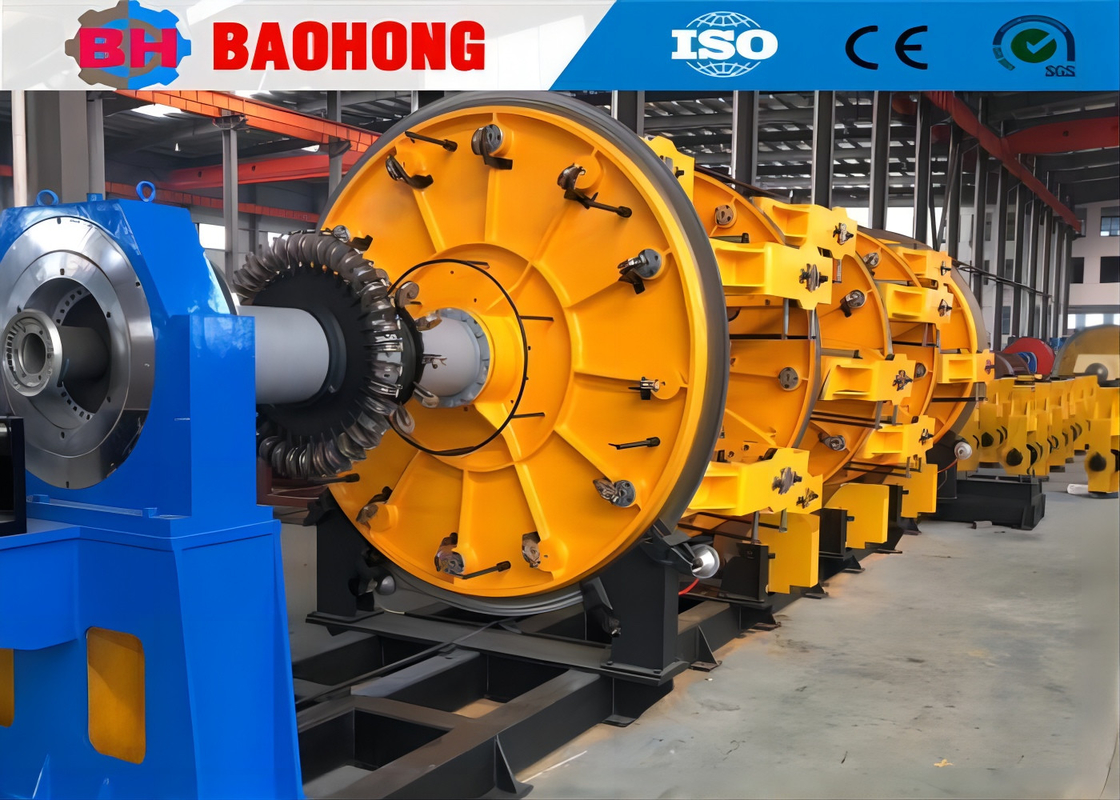

دستگاه تابنده سیارهای کابل آلومینیومی ACSR
1. کاربرد
این دستگاه عمدتاً برای تاباندن معکوس هسته سیم مسی آلومینیومی، سیم آلومینیومی مغزی فولادی و هسته سیم عایقبندی شده استفاده میشود.
تنظیمکننده کشش تسمه جدید از بلوک اصطکاک با مقاومت بالا در برابر سایش استفاده میکند که تنظیم را راحتتر و عمر مفید را طولانیتر میکند.
2. مشخصات اصلی
2.1. روش تاباندن معکوس: مکانیزم سیارهای.
2.2. قفس تابنده بدون محور با مکانیزم کنترل کشش اصطکاکی مجهز شده است.
2.3. شفتهای انتقال تمام قطعات دستگاه را به هم متصل میکنند تا گام تاباندن پایدار را حفظ کنند، که همچنین میتوان از همگامسازی فرکانس برای کنترل دستگاه استفاده کرد.
2.4. سختی بالا، عملکرد بالا، سرعت بالا و اینرسی کم.
2.5. سیستم کنترل PLC، کار با صفحه لمسی.
3. پارامترهای فنی
| مدل (دستگاه تابنده سیارهای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم منفرد | مس | φ1-1.6 میلیمتر | φ1-4 میلیمتر | φ1.2-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.2-2 میلیمتر | φ1.2-4 میلیمتر | φ1.4-5 میلیمتر | φ2.0-5 میلیمتر | |
| حداکثر قطر رسانای تابیده شده | φ14 میلیمتر | φ28 میلیمتر | φ35 میلیمتر | φ45 میلیمتر | |
| گام تاباندن | قفس تابنده 6 قرقره | 26-435 | 39-695 | 44-770 | 48-840 |
| قفس تابنده 12 قرقره | 30-526 | 43-774 | 47-858 | 50-928 | |
| قفس تابنده 18 قرقره | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| قفس تابنده 24 قرقره | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| سرعت چرخش | قفس تابنده 6 قرقره | 218 دور در دقیقه | 120 دور در دقیقه | 106 دور در دقیقه | 55 دور در دقیقه |
| قفس تابنده 12 قرقره | 118 دور در دقیقه | 110 دور در دقیقه | 97.5 دور در دقیقه | 45 دور در دقیقه | |
| قفس تابنده 18 قرقره | 108 دور در دقیقه | 100 دور در دقیقه | 82.9 دور در دقیقه | 35 دور در دقیقه | |
| قفس تابنده 24 قرقره | 98 دور در دقیقه | 90 دور در دقیقه | 74 دور در دقیقه | 25 دور در دقیقه | |
| کششگیر | قطر چرخ کششگیر | 1000 میلیمتر | 1600 میلیمتر | 1800 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 2 تن | 5 تن | 10 تن | 15 تن | |
| توان موتور | 18.5 کیلووات | 22 کیلووات | 37 کیلووات | 55 کیلووات | |
| اندازه قرقره | 315 میلیمتر | 400 میلیمتر | 500 میلیمتر | 630 میلیمتر | |
| قرقره تغذیه مرکزی | 315 میلیمتر | 1250 میلیمتر | 1600 میلیمتر | 1600 میلیمتر | |
| قرقره جمعکننده | 1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 2500 میلیمتر | |
| حداکثر سرعت خطی کشش | 25 متر در دقیقه | 30 متر در دقیقه | 34.7 متر در دقیقه | 20 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر |
1100 میلیمتر
|
|
4. اسناد پیوست تحویل
4.1 دفترچه راهنمای کاربر 1 نسخه
4.2 نقشه فونداسیون 1 نسخه
4.3 نقشه ظاهری 1 نسخه
4.4 نمودار نصب الکتریکی 1 نسخه
4.5 مشخصات AC/DC 1 نسخه
4.6 نمودار چیدمان مدار هوا و غیره 1 نسخه
5. عکس
6. عکس بستهبندی
7. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی هیجیان باوهونگ در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هیجیان، استان هبی واقع شده است و بزرگترین تولیدکننده حرفهای دستگاههای تابنده سیم و دستگاههای چیدمان در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و حمایت مشتریانمان، ماشینآلات باوهونگ به تحقیق و توسعه دستگاههای تابنده سیم و دستگاههای چیدمان اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانهای هستیم که میتوانیم تولید سری دستگاههای تابنده صلب JLK را به یک خط پردازش مونتاژ در چین توسعه دهیم و همچنین خطوط تابنده JGB Bow skip، خطوط کابلکشی نوع CGB Bow skip و خطوط چیدمان سرعت بالای CLY High speed Cradle type را به طور مستقل توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی هیجیان باوهونگ، مساحتی بالغ بر 10000 متر مربع و کارگاه تولید 8000 متر مربع را پوشش میدهد. شرکت ما 60 کارمند دارد، از جمله 10 نفر پرسنل تحقیق و توسعه. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاههای تابنده در چین تبدیل شده است.
