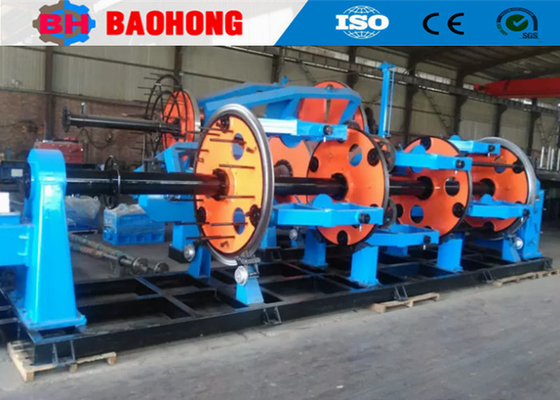

کابل سیگنال تاخیر در ماشین چند هسته ای عقب Twist سیاره ای و نوع خورشید

دستگاه لایه بندی کابل سیگنال چند هسته ای با پیچ معکوس سیاره ای و خورشیدی

1. کاربرد
این دستگاه برای تاباندن سیم های مسی، آلومینیومی، ACSR و سیم های عایق دار با پیچ معکوس استفاده می شود. همچنین می تواند کابل های زره دار فولادی یا روکش مسی را تولید کند.

2. مشخصات اصلی

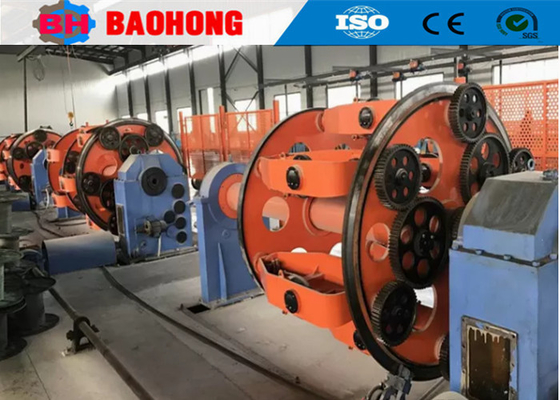

2.1. روش پیچ معکوس: مکانیزم چرخ دنده خورشیدی و سیاره ای.

2.2. قفس تابنده بدون محور مجهز به مکانیزم کنترل کشش اصطکاکی است.
2.3. شفت های انتقال تمام قسمت های دستگاه را به هم متصل می کنند تا گام تاباندن پایدار حفظ شود، که می توان از همگام سازی فرکانس برای کنترل دستگاه نیز استفاده کرد.
2.4. این دستگاه کاربرد گسترده ای دارد و به راحتی با صدای کم کار می کند.

3. فرآیند تولید

دستگاه خم کن بزرگ برای خم کردن ورق فولادی به ساختار قاب استفاده می شود. چهار ساختار قاب دایره را به طور مساوی تقسیم می کنند و با دیسک های بزرگ در دو طرف به هم جوش داده می شوند. همچنین تمام ساختارها به لوله دیواره ضخیم مرکزی جوش داده می شوند. کل ساختار قوی و زیبا است.

پس از فرآیند جوشکاری، کل ساختار در کوره بازپخت بازپخت می شود که تنش های داخلی را از بین می برد.

سپس کل ساختار بر روی تراش افقی بزرگ ماشین کاری می شود. این تراش افقی به اندازه کافی بزرگ است که هر قسمت را در یک مرحله ماشین کاری کند، بدون اینکه یک انتها به انتهای دیگر تغییر کند. این فرآیند هم محوری کل ساختار را حفظ می کند و عمر مفید بلبرینگ ها در دو انتها را افزایش می دهد.

دستگاه حفاری و بورینگ سوراخ عمیق می تواند سوراخ های نصب شده برای دستگاه های گیره را بچرخاند. سوراخ های یک جفت دستگاه گیره در یک مرحله چرخانده می شوند که باعث می شود هر دو سوراخ در یک هم محوری قرار گیرند. هم محوری باعث کاهش نرخ شکست سیم و افزایش عمر بلبرینگ برای دستگاه گیره می شود.

این تراش عمودی دو ستونه برای چرخش دیسک بزرگ برای دستگاه لایه بندی نوع گهواره و قرقره دستگاه تابنده استفاده می شود. این دستگاه می تواند شیارها را بچرخاند و صیقل دهد تا از کابل محافظت کند و نیروی کشش یکسانی را حفظ کند.

ماشین فرز صفحه ای بزرگ که برای فرز شاسی اصلی قفس تابنده اصلی و شاسی جمع کن و بازکن استفاده می شود. ماشین فرز صفحه ای بزرگ می تواند اطمینان حاصل کند که هر سطح صاف در یک زمان ماشین کاری می شود تا توزیع ارتفاع یکنواخت سطح ماشین کاری شده توسط دستگاه فرز حفظ شود. همه اینها باعث می شود کل دستگاه به آرامی کار کند.

دستگاه بالانس دینامیکی تجهیزات تولید کلیدی برای تولید تجهیزات سیم و کابل با سرعت بالا، به ویژه قفس تابنده با قاب صلب و قفس تابنده لوله ای است. فرآیند ماشین کاری قفس تابنده منجر به نیروی گریز از مرکز متفاوتی می شود که توسط دستگاه بالانس دینامیکی تشخیص داده می شود. پس از اصلاح، قفس تابنده به راحتی می تواند نیاز چرخش با سرعت بالا را برآورده کند و عمر مفید را افزایش دهد.

کوره بازپخت الکتریکی برای تولید دستگاه های سیم و کابل سازی، به ویژه دستگاه تابنده با قاب صلب و دستگاه تابنده لوله ای ضروری است. تنش داخلی قفس تابنده اصلی هنگام جوشکاری زیاد است. تنش داخلی با عملیات حرارتی به شدت آزاد می شود. این فرآیند تولید تضمین می کند که قفس تابنده بدون تغییر شکل و شکستگی باشد تا کیفیت داخلی بهبود یابد.

4. پارامترهای فنی

5. عکس


6. عکس بسته بندی


7. کارخانه و معرفی ما

شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولید کننده حرفه ای دستگاه های تابنده سیم و دستگاه های لایه بندی در شمال چین بوده است.

از سال 2006، با اتکا به مراقبت و حمایت مشتریان، Baohong Machinery به تحقیق و توسعه دستگاه های تابنده سیم و دستگاه های لایه بندی اختصاص یافته و پیشرفت های بزرگی داشته است. اکنون ما تنها کارخانه ای هستیم که می توانیم تولید سری دستگاه های تابنده صلب JLK را به یک خط تولید مونتاژ در چین توسعه دهیم و همچنین خطوط تابنده JGB Bow skip، خطوط کابل سازی نوع CGB Bow skip و خطوط لایه بندی سرعت بالای CLY High speed Cradle را به طور مستقل توسعه داده ایم.

در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحتی بالغ بر 10000 متر مربع و کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد که شامل 10 نفر پرسنل تحقیق و توسعه می شود. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه های تابنده در چین تبدیل شده است.
