جزئیات محصول:
پرداخت:
|
| Name: | Planetary Wire Cable Stranding Machine | Application: | Stranding |
|---|---|---|---|
| Drum sizes: | 500,630 etc | Materials: | Copper, Al wire and Steel wires |
| Max.stranded conductor OD(500): | φ35 mm | Max. Haul-off Linear Speed(630): | 20 m/min |
| Equipment painting: | According to customer request | Guarantee time: | 12 Months guarantee |
| برجسته کردن: | نوع قفس استرندر سیاره ای,دستگاه سیم سیم کشی 20 متری در دقیقه,دستگاه سیم پیچ سیاره ای نوع قفس |
||

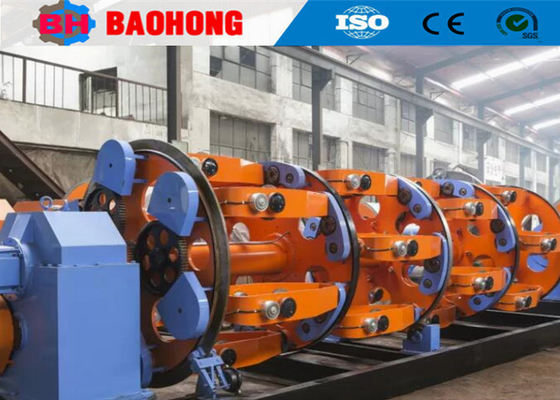

JLY500 / 30B نوع قفس دستگاه کشش کابل سیم سیاره ای 20 M/Min
1. استفاده
این ماشین به طور عمده برای رشته های سیم آلومینیوم مس، سیم آلومینیوم هسته ای فولادی و هسته سیم عایق استفاده می شود.
2اجزای اصلی
2.1 2500 نوع پرداخت استند 1 مجموعه
2.2. 30B قفس آویزان 1 مجموعه
2.3. سیم مونتاژ میره 1 مجموعه
2.4. 500 دستگاه نوار نوار خیره کننده 1 مجموعه
2.5. 630 ماشين زره بندي 1 مجموعه
2.6. شمارنده متر 1 مجموعه
2.7. 1600mm دو چرخ کاپستان +27 مرحله جعبه 1 مجموعه
2.8. 2500برقی محرک عبور 1 مجموعه
2.9. 2500 نوع ستون 1 مجموعه
2.10. موتور 55 KW + گیربکس کاهش 1 مجموعه
2.11کابینت کنترل الکتریکی 2 مجموعه
2.12سیستم انتقال، گره انتقال، جعبه کاشی پشتیبانی، اتصال جهانی، و غیره
3پارامترهای فنی
| مدل (ماشه ی پراکندگی سیاره ای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم تک | مس | φ1-1.6 میلی متر | φ1-4 میلی متر | φ1.2-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.2-2 میلی متر | φ1.2-4 میلی متر | φ1.4-5 میلی متر | φ2.0-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ14 میلی متر | φ28 میلی متر | φ35 میلی متر | φ45 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | 26 تا 435 | 39 تا 695 | 44-770 | 48 تا 840 |
| 12 قفس پرتاب کباب | 30 تا 526 | ۴۳- ۷۷۴ | 47 تا 858 | 50 تا 928 | |
| ۱۸ قفس برای پرتاب کباب | 34 تا 639 | 47 تا 858 | 55-1001 | 65-1201 | |
| ۲۴ قفس برای پرتاب کباب | 38 تا 749 | 51 تا 940 | 63-1151 | 75-1601 | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | ۲۱۸ r/min | 120 r/min | 106 دور/دقیقه | 55 r/min |
| 12 قفس پرتاب کباب | 118 r/min | 110 r/min | 97.5 r/min | 45 دور/دقیقه | |
| ۱۸ قفس برای پرتاب کباب | 108 دور/دقیقه | 100 r/min | 82.9 r/min | 35 r/min | |
| ۲۴ قفس برای پرتاب کباب | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 2T | 5T | 10T | 15T | |
| قدرت موتور | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| اندازه بوبین | ۳۱۵ میلی متر | 400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
| "بوبين" بازي کننده ي مرکزي | ۳۱۵ میلی متر | 1250 میلی متر | 1600 میلی متر | 1600 میلی متر | |
| بوبین | 1250 میلی متر | 2000 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر | |
| حداکثر سرعت خطی در هنگام حرکت | 25 متر/دقیقه | 30 متر/دقیقه | 34.7 متر/دقیقه | 20 متر/دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر |
1100 میلی متر
|
|
4عکس
5عکس بسته بندی
6کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
