جزئیات محصول:
پرداخت:
|
| Name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| اینورتر: | زیمنس | PLC: | SIEMENS |
| Motor: | SIEMENS | Machine color: | Optional |
| برجسته کردن: | دستگاه ساخت کابل رشته ای سیاره ای,دستگاه ساخت کابل PLC,دستگاه بستن سیاره Bobbin 315 میلی متری |
||
ماشین ساخت کابل های سیاره ای 315mm Bobbin Size
1. استفاده
از آن برای پیچ و خم مجدد سیم های آلومینیوم هسته فولادی ، سیم های آلیومینیوم ، سیم های مس / آلومینیوم ، سیم های عایق و کابل های کنترل استفاده می شود.
2شخصیت اصلی
2.1روش چرخاندن عقب: مکانیسم سیاره ای.
2.2قفس خم کردن انگشت بدون محور مجهز به مکانیزم کنترل تنش اصطکاک است.
2.3گره های انتقال تمام قطعات ماشین را به هم متصل می کنند تا ارتفاع قطعات ثابت را حفظ کنند، که همچنین می تواند همگام سازی فرکانس را برای کنترل ماشین انتخاب کند.
2.4دستگاه به طور گسترده ای استفاده می شود و به راحتی با سر و صدا کم کار می کند.
3. تشكيل
بازپرداخت، دستگاه های مرکزی 6 ریل، 12 ریل، 18 ریل، 24 ریل و 30 ریل، نگهدارنده میله، لپر نوار، واحد زره، برداشت، پرواز، سیستم رانده شده و سیستم الکتریکی.
4پارامترهای فنی
| مدل (ماشه ی پراکندگی سیاره ای) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم تک | مس | φ1-1.6 میلی متر | φ1-4 میلی متر | φ1.2-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.2-2 میلی متر | φ1.2-4 میلی متر | φ1.4-5 میلی متر | φ2.0-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ14 میلی متر | φ28 میلی متر | φ35 میلی متر | φ45 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | 26 تا 435 | 39 تا 695 | 44-770 | 48 تا 840 |
| 12 قفس پرتاب کباب | 30 تا 526 | ۴۳- ۷۷۴ | 47 تا 858 | 50 تا 928 | |
| ۱۸ قفس برای پرتاب کباب | 34 تا 639 | 47 تا 858 | 55-1001 | 65-1201 | |
| ۲۴ قفس برای پرتاب کباب | 38 تا 749 | 51 تا 940 | 63-1151 | 75-1601 | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | ۲۱۸ r/min | 120 r/min | 106 دور/دقیقه | 55 r/min |
| 12 قفس پرتاب کباب | 118 r/min | 110 r/min | 97.5 r/min | 45 دور/دقیقه | |
| ۱۸ قفس برای پرتاب کباب | 108 دور/دقیقه | 100 r/min | 82.9 r/min | 35 r/min | |
| ۲۴ قفس برای پرتاب کباب | 98 r/min | 90 r/min | 74 r/min | 25 r/min | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 2T | 5T | 10T | 15T | |
| قدرت موتور | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| بابین ها | ۳۱۵ میلی متر | 400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
| مرکز بازپرداخت بوبین | ۳۱۵ میلی متر | 1250 میلی متر | 1600 میلی متر | 1600 میلی متر | |
| بوبین | 1250 میلی متر | 2000 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر | |
| حداکثر سرعت خطی در هنگام حرکت | 25 متر/دقیقه | 30 متر/دقیقه | 34.7 متر/دقیقه | 20 متر/دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر |
1100 میلی متر
|
|

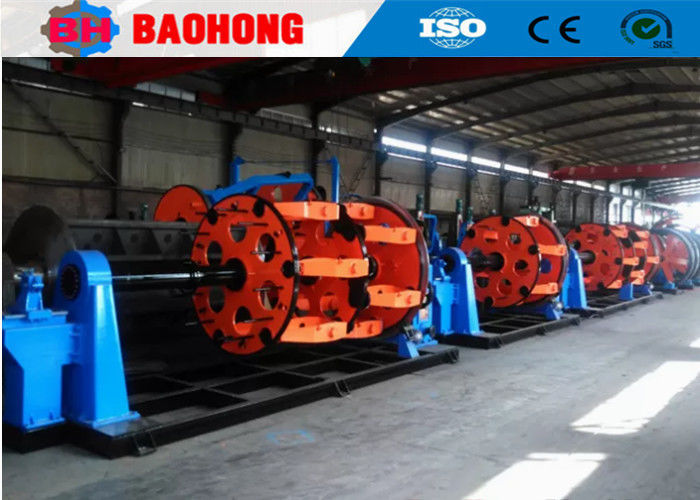

5عکس

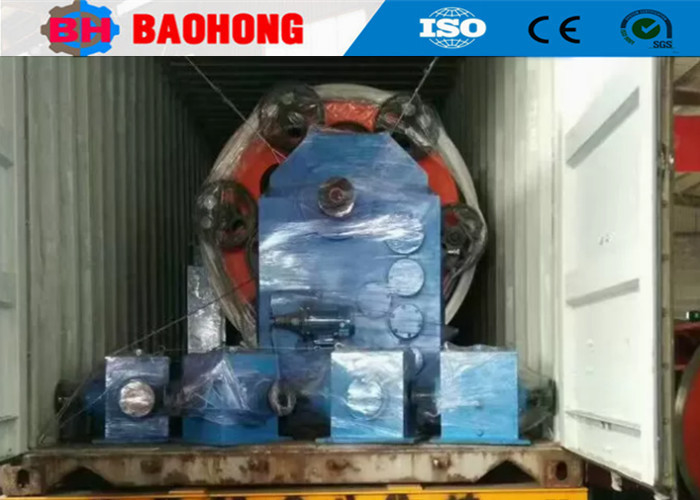

6عکس بسته بندی
7کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، ماشين هاي الکتريکي باوهونگ به مراقبت و حمايت از مشتريان متکي شده اند، متعهد به تحقيق و توسعه ماشين ها و ماشين هاي قرار دادن،و پیشرفت بزرگی کرده.حالا ما تنها کارخانه پردازش خط مونتاژ در چین هستیم که می تواند سری JLK سخت کوبنده را توسعه داده و تولید کند. ما همچنین به طور مستقل خط کوبنده JGB را توسعه داده ایم،خط سیم کشی کابل CGB Bow skip و خط کشش کابل های بزرگ سرعت CLY.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
