جزئیات محصول:
پرداخت:
|
| Product name: | Cable Laying Up Stranding Machine | Bobbins: | 800 1000 1250 etc |
|---|---|---|---|
| Usage: | Laying up | Stranding pitch(1000): | 200-2000 mm |
| Capstan wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Color: | Optional |
| Control method: | PLC Control | ||
| برجسته کردن: | دستگاه قرار دادن کابل,دستگاه سیم کشی,دستگاه سیم پیچ 800 میلیمتری |
||
کابل سیم پیچ 800 میلی متری در حال قرار دادن ماشین رشته کنترل PLC
1. کاربرد
این دستگاه برای چیدمان کابل های برق با بخش های بزرگ و طولانی استفاده می شود.این خط برای سیم‌های فولادی زره‌بندی کابل‌های برق نیز استفاده می‌شود. خط برای چیدن هسته‌های کابل پیش مارپیچی یا غیرپیری و کابل میلیکن می‌باشد.این اولین محصول ما با کیفیت بالا در چین است و همچنین قیمت بسیار رقابتی است.
2. ویژگی ها
2.1 دستگاه کابل کشی نوع قفس 100% به عقب پیچ خورده و رشته شده است.
2.2 برای چیدن هادی های برق با 3-5 هسته گرد و هسته های مستقیم یا بخش طراحی شده است.
2.3 مجهز به کلاهک کشنده دو چرخ هنگام اجرای کابل های سایز کوچک یا با کاترپیلار برای کابل های برق بزرگتر.
2.4 دستگاه با سیستم کنترل HMI+PLC برای تنظیم پیش تنظیم گام و همگام سازی سرعت با برداشت ارائه شده است.
2.5 به صورت اختیاری حداکثر 24 قطعه بوبین پرکننده.
3. پارامترهای فنی
| مدل (ماشین چیدمان) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| قطر سیم تک | φ5-10 میلی متر | φ5-12 میلی متر | φ8-20 میلی متر | φ8-25 میلی متر | φ10-35 میلی متر | |
| حداکثر OD هادی رشته ای | φ30 میلی متر | φ40 میلی متر | φ63 میلی متر | φ70 میلی متر | φ80 میلی متر | |
| پیچ و خم | 50-800 میلی متر | 95-1500 میلی متر | 200-2000 میلی متر | 420-3500 میلی متر | 550-5176 میلی متر | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | 1200 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر |
| حداکثر نیروی حمل و نقل | 10 ت | 12 ت | 15 ت | 20 ت | 25 ت | |
| قدرت موتور | 18.5 کیلو وات | 22 کیلو وات | 30 کیلو وات | 37 کیلووات | 55 کیلو وات | |
| سایز بوبین | 630 میلی متر | 800 میلی متر | 1000 میلی متر | 1250 میلی متر | 1600 میلی متر | |
| بابین بردار | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر | 2500 میلی متر | 3150 میلی متر | |
| حداکثر سرعت خطی حمل و نقل | 60 متر در دقیقه | 60 متر در دقیقه | 34 متر در دقیقه | 28 متر در دقیقه | 21 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | |

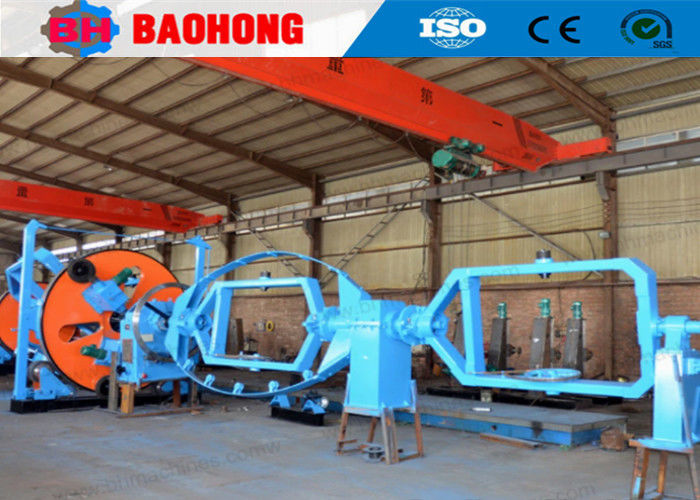

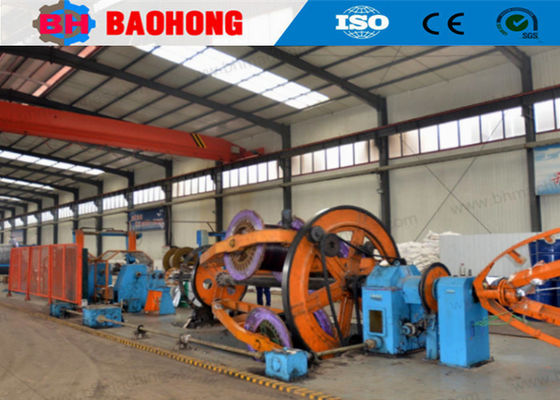

4. عکس
5. عکس بسته بندی
6. کارخانه و معرفی ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و حمایت مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است.اکنون ما تنها کارخانه‌ای هستیم که می‌تواند تولید سری ماشین‌های رشته‌ای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین به‌طور مستقل خطوط سیم‌کشی JGB Bow، خطوط کابل‌کشی نوع پرش CGB Bow و CLY High speed Cradle type Laying-up lines.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد.شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه.ارزش خروجی سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهم‌ترین تولیدکنندگان ماشین‌های رشته‌ای در چین تبدیل شده است.
تماس با شخص: Daisy
تلفن: +8618256531268
