| Product name: | 1250mm Drum Laying Up Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Inverter brand: | SIEMENS |
| Motor brand: | SIEMENS | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| برجسته کردن: | دستگاه نصب طبل 1250 میلی متر,تجهیزات تولید کابل با دقت بالا,دستگاه کابل 60 متر در دقیقه |
||
دستگاه قرار دادن طبل 1250mm تجهیزات تولید کابل با دقت بالا
1درخواست
دستگاه قرار دادن استفاده می شود برای کابل کشی چند هسته ای، کابل های لاستیکی، کابل های برق پلاستیکی، کابل های تلفن، کابل های کنترل، کابل های PVC، کابل های XLPE با یا بدون زره فولاد، کابل های معدن,کابل های برق ولتاژ پایین و متوسط کم ولتاژ. کابل های گرد و کابل های شکل بخش با پیچ گیری یا بدون پیچ گیری.
2. ویژگی ها
2.1 دستگاه قرار دادن کابل های نوع قفس 100٪ به عقب پیچیده و در حال قرار گرفتن است.
2.2 طراحی شده برای قرار دادن هادی های قدرت با 3-5 هسته گرد و هسته های مستقیم یا قطبی.
2.3 مجهز به دو چرخ کشنده برای استفاده از کابل های کوچک یا کشنده برای کابل های بزرگ تر.
2.4 دستگاه با سیستم کنترل HMI + PLC برای تنظیم پیش فرض ارتفاع و همگام سازی سرعت با گرفتن فراهم شده است.
2.5 ایستاده های بازپرداخت چرخشی مستقل که توسط موتور رانده می شوند، همزمان با گیرنده چرخشی چرخش می کنند و همچنین می توانند به صورت مستقل چرخش کنند.ایستاده گیری چرخش توسط زیر رول ها پشتیبانی می شود سفتی ساختاری افزایش یافته، قابلیت اطمینان و ثبات چرخش.
3پارامترهای فنی
| مدل (ماشین قرار دادن) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| قطر سیم تک | φ5-10 میلی متر | φ5-12 میلی متر | φ8-20mm | φ8-25 میلی متر | φ10-35 میلی متر | |
| حداکثر OD لوله های متراکم | φ30 میلی متر | φ40 میلی متر | φ63 میلی متر | φ70 میلی متر | φ80 میلی متر | |
| تکه ی پرت شده | 50-800 میلی متر | 95 تا 1500 میلی متر | 200 تا 2000 میلی متر | ۴۲۰ تا ۳۵۰۰ میلی متر | ۵۵۰ تا ۵۱۷۶ میلی متر | |
| کاپستان | قطر چرخ کاپستان | 1000 میلی متر | ۱۲۰۰ میلی متر | 1800 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر |
| حداکثر نیروی کشش | 10 تن | 12 ت | 15 تن | 20 تن | 25 تن | |
| قدرت موتور | 18.5 KW | 22 KW | 30 KW | 37 KW | 55 KW | |
| اندازه بوبین | ۶۳۰ میلی متر | 800 میلی متر | 1000 میلی متر | 1250 میلی متر | 1600 میلی متر | |
| بوبین | 1600 میلی متر | 1800 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر | ۳۱۵۰ میلی متر | |
| حداکثر سرعت خطی در هنگام حرکت | 60 متر/دقیقه | 60 متر/دقیقه | ۳۴ متر/ دقیقه | 28 متر/ دقیقه | ۲۱ متر/دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1000 میلی متر | |

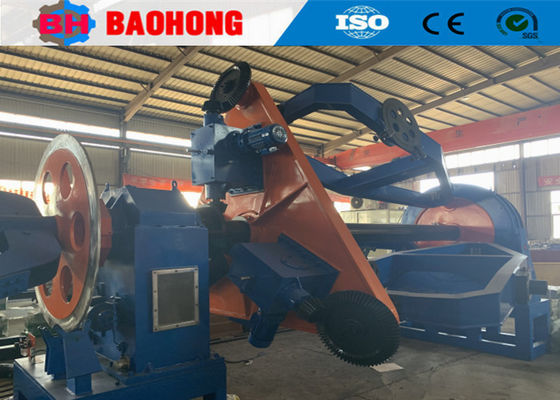

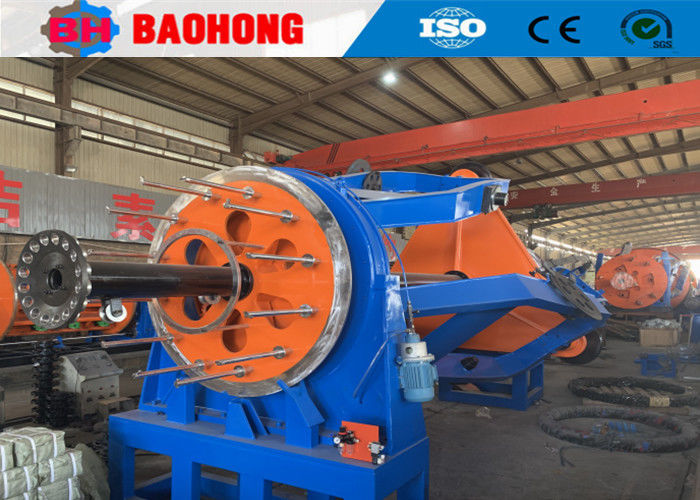

4عکس ها
5عکس بسته بندی
6کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است..
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته استحالا ما تنها کارخانه اي هستيم که مي تونه توليد سيريز ماشين هاي جامد JLK رو در چين توسعه بدهو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
