جزئیات محصول:
پرداخت:
|
| نام ماشین: | ماشین زره کابل سیم | مشخصات Bobbin: | 400 میلی متر، 500 میلی متر، 630 میلی متر و غیره |
|---|---|---|---|
| تایپ کنید: | شکل سیاره ای و خورشیدی | مواد: | فولاد/مس/آل |
| ارتفاع مرکز: | 1000 میلی متر | قدرت موتور (630): | 75 کیلو وات |
| رنگ تجهیزات: | به عنوان درخواست | کد HS: | 8479400000 |
| برجسته کردن: | نوع سیاره ای کابل Strander,سیم 1000 میلی متر,دستگاه زره پوش سیم فولادی 75 کیلو وات |
||

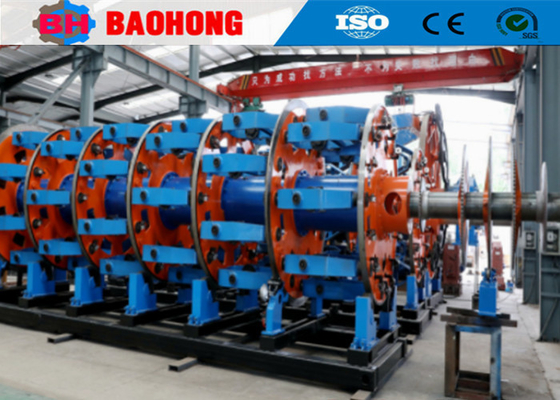

دستگاه زرهپوش فولادی 1000 میلیمتری نوع سیارهای 75 کیلوواتی
1. کاربرد
دستگاه زرهپوش فولادی نوع سیارهای عمدتاً برای رشته کردن با پیچش معکوس فولاد روکش آلومینیومی، OPGW، آلیاژ آلومینیوم، سیم رشته مسی و آلومینیومی و سیم رشته آلومینیومی با هسته فولادی استفاده میشود.
2. اجزای اصلی
2.1. پایه بارگذاری پورتال 1600
2.2. کنترل کننده کشش بارگذاری
2.3. قفس 8B
2.4. قفس 16B
2.5. قالب مونتاژ سیم
2.6. شمارنده متر
2.7. دستگاه کپل دوقلو 1600
2.8. پایه بارگیری پورتال 2500 با پایه متحرک
2.9. سیستم انتقال مکانیسم
2.10. سیستم کنترل الکتریکی
2.11. حفاظ ایمنی
3. ویژگیهای اصلی
3.1 این دستگاه برای رشته کردن طول بلند و مقطع آلومینیوم برهنه، مس، آلیاژ آلومینیوم، سیمهای تقویت کننده فولادی کابل آلومینیومی برای تولید کابلهای برق زیر مناسب است. هادیهای شکل سکتور، فشرده گرد، تک هستهای از پیش مارپیچ شده.
3.2 قرقرهها به صورت ربعی در اطراف قفسها چیده شدهاند. سیستم بارگذاری جانبی متمرکز میتواند کارایی را بسیار افزایش دهد، تجهیزات دارای توان بالا و سرعت بالا هستند.
3.3 این دستگاه توسط گیربکس 36 مرحلهای هدایت میشود، دو چرخ کپل دو چرخ در موقعیت آویزان روی شفتها پشتیبانی میشوند. یک چرخ صاف و دیگری در موقعیت مایل قرار گرفته است تا از مراقبت خوب از مادهای که کشیده میشود اطمینان حاصل شود. حداکثر نیروی کشش به 15 تن میرسد. هر قرقره مجهز به یک آشکارساز پیشرفته سیم شکسته است که در صورت شکستن سیم، دستگاه را به طور خودکار متوقف میکند.
4. پارامترهای فنی
مدل (دستگاه زرهپوش فولادی) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم فولادی | 1-2.5 میلیمتر | 1-2.5 میلیمتر | 1-2.5 میلیمتر | 1-2.5 میلیمتر | |
| حداکثر قطر رشته شده | 40 میلیمتر | 55 میلیمتر | 60 میلیمتر | 70 میلیمتر | |
| گام رشته کردن | قفس رشته کردن 24 قرقره |
38-752 | 51-942 | 63- 1144 | 500-4120 |
قفس رشته کردن 36 قرقره |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
قفس رشته کردن 42 قرقره |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| قفس رشته کردن 48 قرقره | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| سرعت چرخش | قفس رشته کردن 24 قرقره | 98 دور در دقیقه | 90 دور در دقیقه | 68.3 دور در دقیقه | 55 دور در دقیقه |
| قفس رشته کردن 36 قرقره | 88 دور در دقیقه | 80 دور در دقیقه | 58.3 دور در دقیقه | 45 دور در دقیقه | |
| قفس رشته کردن 42 قرقره | 78 دور در دقیقه | 70 دور در دقیقه | 48.3 دور در دقیقه | 35 دور در دقیقه | |
| قفس رشته کردن 48 قرقره | 68 دور در دقیقه | 60 دور در دقیقه | 38.3 دور در دقیقه | 28 دور در دقیقه | |
کپل |
قطر چرخ کپل | 1600 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 2500 میلیمتر |
| حداکثر نیروی کشش | 10 تن | 15 تن | 15 تن | 20 تن | |
توان موتور |
45 کیلووات | 55 کیلووات | 55 کیلووات | 75 کیلووات | |
اندازه قرقره |
315 میلیمتر | 400 میلیمتر | 500 میلیمتر | 630 میلیمتر | |
قرقره بارگذاری مرکزی |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
قرقره بارگیری نهایی |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
حداکثر سرعت خطی کشش |
25 متر در دقیقه | 30 متر در دقیقه | 34.7 متر در دقیقه | 45 متر در دقیقه | |
ارتفاع مرکزی |
1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر | 1100 میلیمتر | |
5. عکسها
6. عکس بستهبندی
7. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی Hejian Baohong در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولید کننده حرفهای دستگاه رشته سیم و دستگاه لایهبندی در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و حمایت مشتریانمان، Baohong Machinery به تحقیق و توسعه دستگاه رشته سیم و دستگاه لایهبندی اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانهای هستیم که میتوانیم تولید سری دستگاه رشتهکن صلب JLK را به یک خط پردازش مونتاژ در چین توسعه دهیم و همچنین خطوط رشتهکن Bow skip JGB، خطوط کابلکشی نوع Bow skip CGB و خطوط لایهبندی نوع Cradle با سرعت بالا CLY را به طور مستقل توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی Hejian Baohong، مساحتی بالغ بر 10000 متر مربع و کارگاه تولید 8000 متر مربع را پوشش میدهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
