جزئیات محصول:
پرداخت:
|
| Product name: | Sun Type Cu Wire Cable Armouring Machine | Bobbin sizes: | 400 mm, 500 mm, 630 mm ,etc |
|---|---|---|---|
| Type: | Planetary & Sun type | Loading way: | side /side bottom loading |
| Wire dia.: | 1.5-2.5mm | Pulling wheel Diameter (500): | 2000 mm |
| PLC brand: | Optional | Equipment painting: | Optional |
| برجسته کردن: | دستگاه کابل کشی با سرعت بالا,دستگاه سیم کشی نوع خورشید,دستگاه زره کش کابل مس |
||

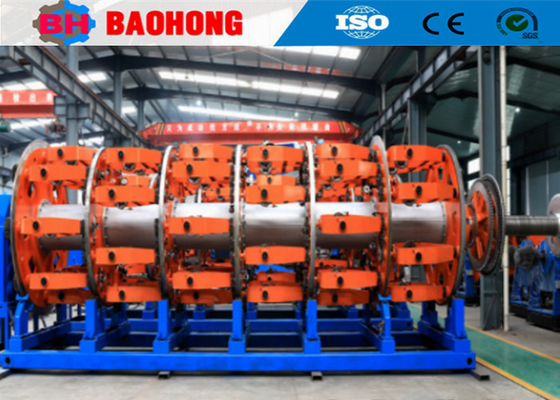

ماشین زره کشی سیم های سایز سیو با سرعت بالا
1درخواست
دستگاه زره بندي سيم فولادي با سرعت بالا به طور عمدهاستفاده می شود برای زره تک لایه ای از سیم فولادی و سیم مس محافظ کمتر از30 سیم.همراه با سر نوار، می تواند برای هسته های عایق و برخی از فرآیند های کنترل کابل استفاده شود. سیگنال هشدار سیم شکسته توسط پالس منتقل می شود و نرخ توقف سیم شکسته 100٪ است.پولیش سطح چرخ کپستان.
2اجزای اصلی
رشته بازپرداخت مرکزی، شلنگ زرهی، نگهدارنده میله، دستگاه چسب، دستگاه کشش، شمارنده، دستگاه گیرنده، سیستم انتقال و سیستم کنترل الکتریکی.
3ویژگی های اصلی
3.1 این ماشین برای پیچاندن سیم های تقویت کننده از مس آلومینیوم ، آلیاژ آلومینیوم ، کابل آلومینیوم و فولاد مناسب است تا کابل های برق زیر را تولید کند.لوله های شکل بخش، گرد فشرده شده ، تک هسته ای پیش چرخش.
3.2 ریل ها در اطراف قفس ها ترتیب داده شده اند. سیستم بارگذاری جانبی متمرکز می تواند کارایی را بسیار بیشتر افزایش دهد، تجهیزات دارای قدرت بالا و سرعت بالا است.
3.3 با استفاده از یک گیربکس 36 مرحله ای، چرخ های کشنده دو چرخ در حالت آویزان شده بر روی میله ها قرار دارند.یک چرخ است راست و دیگر است شیب موقعیت ترتیب داده شده برای اطمینان از مراقبت از مواد به بیرون کشیده می شودحداکثر نیروی کششی به 15T می رسد. هر رول مجهز به یک دستگاه پیشرفته تشخیص سیم شکسته است که اجازه می دهد دستگاه را در صورت سیم شکسته به طور خودکار متوقف کند.
4پارامترهای فنی
مدل (ماشین زره بندی سیم فولادی) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم فولادی | ۱-۲٫۵ میلی متر | ۱-۲٫۵ میلی متر | ۱-۲٫۵ میلی متر | ۱-۲٫۵ میلی متر | |
| حداکثر OD متروکه | ۴۰ میلی متر | 55 میلی متر | 60 میلی متر | ۷۰ میلی متر | |
| تکه ی پرت شده | ۲۴ قفس برای پرتاب کباب |
38-752 | 51 تا 942 | 63- 1144 | 500-4120 |
36 قفس پرتاب بوبین |
38-752 | 51 تا 942 | 63- 1144 | 500-4120 | |
42 قفس پرتاب بوبین |
38-752 | 51 تا 942 | 63- 1144 | 500-4120 | |
| 48 قفس برای پرتاب کباب | 38-752 | 51 تا 942 | 63- 1144 | 500-4120 | |
| سرعت چرخش | ۲۴ قفس برای پرتاب کباب | 98 r/min | 90 r/min | ۶۸.۳ r/min | 55 r/min |
| 36 قفس پرتاب بوبین | 88 دور/دقیقه | 80 r/min | 58،3 r/min | 45 دور/دقیقه | |
| 42 قفس پرتاب بوبین | 78 r/min | 70 r/min | 48،3 دور/دقیقه | 35 r/min | |
| 48 قفس برای پرتاب کباب | ۶۸ r/min | 60 r/min | 38،3 r/min | 28 r/min | |
کاپستان |
قطر چرخ کاپستان | 1600 میلی متر | 2000 میلی متر | 2000 میلی متر | ۲۵۰۰ میلی متر |
| حداکثر نیروی کشش | 10T | 15T | 15T | 20T | |
قدرت موتور |
45 KW | 55 KW | 55 KW | 75 KW | |
اندازه بوبین |
۳۱۵ میلی متر | 400 میلی متر | 500 میلی متر | ۶۳۰ میلی متر | |
"بوبين" بازي کننده ي مرکزي |
1250 میلی متر | 2000 میلی متر | 2000 میلی متر | ۳۱۵۰ میلی متر | |
بوبين رو بردار |
1250 میلی متر | 2000 میلی متر | 2000 میلی متر | ۳۱۵۰ میلی متر | |
حداکثر سرعت خطی در هنگام حرکت |
25 متر/دقیقه | 30 متر/دقیقه | ۳۴٫۷ متر/دقیقه | 45 متر/ دقیقه | |
ارتفاع مرکزی |
1000 میلی متر | 1000 میلی متر | 1000 میلی متر | 1100 میلی متر | |
5عکس ها
6عکس بسته بندی
7.کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
