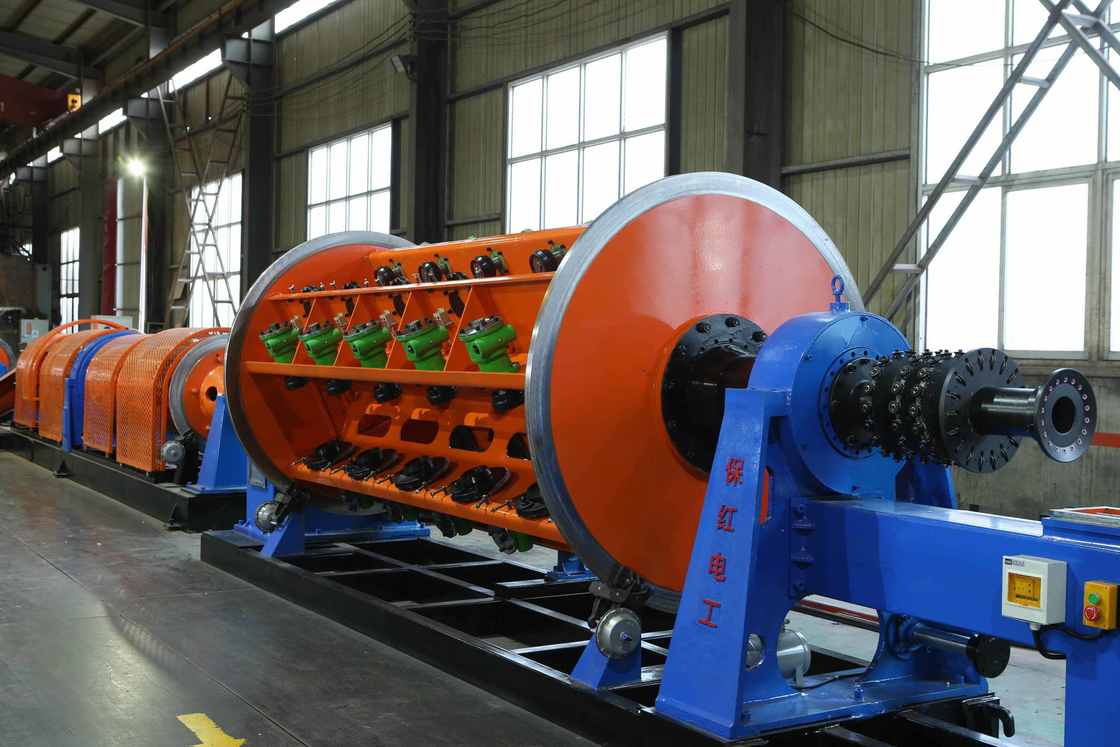

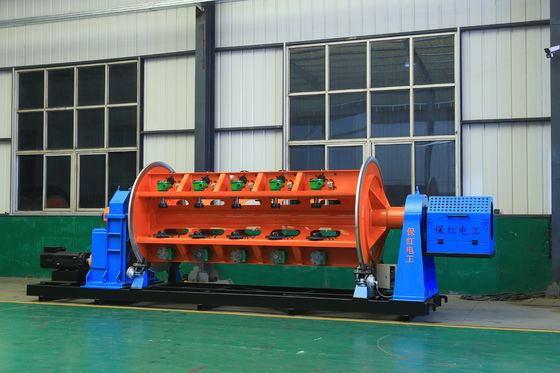

500/1 + 6 + 12 دستگاه رشته سخت برای تولید سیم و کابل

دستگاه رشته‌کن سفت و سخت 500/1+6+12 برای تولید سیم و کابل

1. کاربرد

این دستگاه عمدتاً برای رشته‌کردن بدون پیچش رشته‌های آلومینیومی با هسته فولادی (ACSR) و هادی‌های آلیاژ آلومینیوم با مقطع بزرگ و طول زیاد استفاده می‌شود. همچنین می‌تواند برای رشته‌کردن بدون پیچش و فشرده‌سازی هادی‌های مسی با هسته‌های گرد، با شکل خاص و بخش‌دار نیز استفاده شود.

2. اجزای اصلی

2.1. Φ500 پایان‌دهنده ایستاده

2.2. # نوع پایه هدایت سیم

2.3. 6B,12B رشته‌کن

2.4. قالب مونتاژ سیم  دستگاه فشرده‌سازی

2.5. Mتر شمارنده (مکانیکی، الکترونیکی)

2.6. Φ 1600 دوتایی قوی کپستان

2.7. Φ 1800 ستون نوع جمع‌کننده با عبور

2.8. سیستم کنترل الکتریکی

2.9. Mانتقال دستی  sسیستم حفاظت ایمنی

3. ویژگی‌های اصلی 3.1.

کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و کپستان توسط یک موتور سروو سنکرون مغناطیس دائم جداگانه هدایت می‌شود.. قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با رشته‌کن‌های نوع سفت و سخت سنتی که توسط شفت زمینی متصل شده‌اند، ساده‌تر می‌کند و نگهداری تجهیزات را راحت‌تر می‌کند.3.2. کنترل کل دستگاه از سری I

novance PLC استفاده می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند. هر بخش از قفس و کپستان توسط یک موتور سروو Jiangsu Zhima هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از یک انکودر گریتینگ بازخورد استفاده می‌کند و کل دستگاه از یک روش ارتباطی باس برای اطمینان از دقت انتقال سیگنال استفاده می‌کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و سرعت خط تولید را بر روی صفحه لمسی با توجه به مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می‌شود تا از همگام‌سازی کل دستگاه و دقت گام سیم پیچ‌خورده اطمینان حاصل شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.3.3. .پارامترهای فنی اصلی3.4.

دستگاه از I

کنترل‌کننده قابل برنامه‌ریزی novance و باس میدانی برای فرماندهی متحد و هماهنگی وضعیت کاری تمام قسمت‌های دستگاه استفاده می‌کند و از یک مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. از صفحه لمسی Inovance برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، آسان برای کار و قابل اعتماد در عملکرد است.4.پارامترهای فنی اصلیمدل (دستگاه رشته‌کن سفت و سخت)

JLK-500/6JLK-500/6+12

عکس بسته‌بندی7.

کارخانه و معرفی ماشرکت ماشین‌آلات الکتریکی Hebei Baohong در 1 آگوست 2006 تأسیس شد. واقع در منطقه صنعتی شهرک شاوا، شهر هبی، که در مرکز مثلثی پکن، تیانجین و شیجیاژوانگ قرار دارد، این شرکت از حمل و نقل راحت و فراوانی آهن و فولاد بهره می‌برد.

منابع. با شروع تولید محصولات سری دستگاه رشته‌کن، 18 سال توسعه را پشت سر گذاشته است.با اتکا کامل به مزایای استعداد و قدرت فنی، این شرکت به طور مداوم در حال تحقیق و توسعه فناوری‌ها و فرآیندهای جدید است و به طور پیوسته به رشد دست یافته و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و

شبکه‌های فروش که کل کشور و خارج از کشور را پوشش می‌دهد، تبدیل شده است. این شرکت مساحتی به مساحت 30000 متر مربع را پوشش می‌دهد که بیش از 100 کارمند دارد، از جمله 12 مهندس مکانیک و برق، و تجهیزات پردازش آن در مجموع بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و

تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشته‌کن قفس JLK را در یک خط مونتاژ تولید می‌کند.
