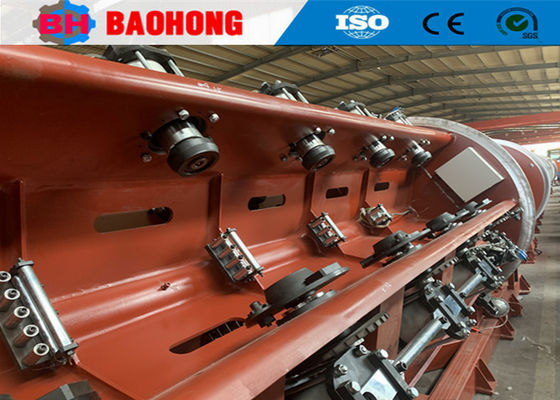

سیم و کابل Stranding نوع سفت و سخت برای زره ​​پوش سیم سیم ماشین زره پوش



2. ویژگی
2.1 سازه های جامد فریم با 1+6+12+18+24+30+36 قفس بوبین طراحی شده اند.
2.2 بوبین: 500mm، 630mm، 710mm DIN 46397 استاندارد / اصلاح شده.
2.3دستگاه سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر
2.4در شرایط شکست برق، ماشین به توقف کنترل شده توسط سیستم ترمز اضطراری می رسد، که این امکان را می دهد که لوله توسط فشار بهاری با قفل مثبت ثانویه نگه داشته شود.آزاد کردن لوله توسط خارج بسته هوا فشرده پنوماتیک است.

2.5Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.

2.6 بارگذاری گروه با استفاده از نوع کف هیدرولیک. بارگیری های چرخ چرخ جانبی نیز اختیاری است.



3. پارامتر ماشین

مدل (ماشین لوله کشی سخت)		JLK-500	JLK-630	JLK-710/720
قطر سیم تک	مس	φ1.5-5 میلی متر	φ1.5-5 میلی متر	φ1.5-5 میلی متر
	آلومینیوم	φ1.5-5 میلی متر	φ1.5-5 میلی متر	φ1.5-5 میلی متر
حداکثر OD لوله های متراکم		φ35-55 میلی متر	φ35-55 میلی متر	φ35-55 میلی متر
تکه ی پرت شده	6 قفس برای پرتاب کباب	۴۰ تا ۷۱۹ میلی متر	۵۱ تا ۸۹۶ میلی متر	۵۴ تا ۹۶۳ میلی متر
	12 قفس پرتاب کباب	۴۰ تا ۷۱۹ میلی متر	۵۱ تا ۸۹۶ میلی متر	۵۴ تا ۹۶۳ میلی متر
	۱۸ قفس برای پرتاب کباب	44-793 میلی متر	۶۳- ۱۰۵۶ میلی متر	۵۷- ۱۰۱۲ میلی متر
	۲۴ قفس برای پرتاب کباب	۵۱ تا ۹۲۴ میلی متر	71-1246 میلی متر	۶۶ تا ۱۱۹۰ میلی متر
	30 قفس های چوبی	۵۷ تا ۱۰۲۸ میلی متر	87-1553 میلی متر	۷۹ تا ۱۴۰۳ میلی متر
سرعت چرخش	6 قفس برای پرتاب کباب	230.6 r/min	180.1 r/min	150.6 r/min
	12 قفس پرتاب کباب	230.6 r/min	180.1 r/min	150.6 r/min
	۱۸ قفس برای پرتاب کباب	208.5 r/min	155 چرخش در دقیقه	142.6 r/min
	۲۴ قفس برای پرتاب کباب	179 r/min	130.1 r/min	122.3 r/min
	30 قفس های چوبی	161.8 r/min	115.9 r/min	102.7 r/min
کاپستان	قطر چرخ کاپستان	2000 میلی متر	2000 میلی متر	2000 میلی متر
	حداکثر نیروی کشش	30 تن	30 تن	۴۰ تن
دستگاه قبل از مارپیچ	ارتفاع	500-2500 میلی متر	500-2500 میلی متر	500-2500 میلی متر
قدرت موتور		۹۰ تا ۱۸۰ KW	110 تا 180 KW	130 تا 180 KW
اندازه بوبین		500*375*127	630*475*127	710*530*127
"بوبين" بازي کننده ي مرکزي		1600*800*80	1600*800*80	1600*800*80
بوبین		2500*1500*125	2500*1500*125	۳۱۵۰*۱۹۰۰*۱۶۰
حداکثر سرعت خطی در هنگام حرکت		۶۹ متر/ دقیقه	۶۹ متر/ دقیقه	۶۲ متر/ دقیقه



4عکس





5عکس بسته بندی

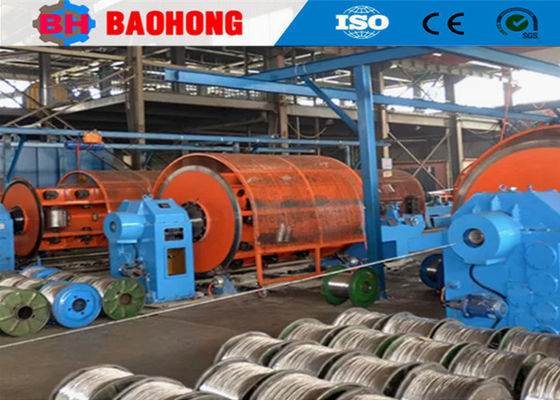

6.کارخانه ما و معرفی

شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.



از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.



در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
