| نام محصول: | سیم کابلی سخت فریم Strander | اندازه های قرقره: | 500/630/710/720 |
|---|---|---|---|
| مواد سیم: | مس، آلومینیوم، فولاد | استفاده برای: | سیم و کابل رشته |
| نوع: | دستگاه اتوماتیک | مارک موتور: | زیمنس |
| نقاشی ماشینی: | سفارشی سازی | دوره گارانتی: | 12 ماه گارانتی |
| برجسته کردن: | رشته چارچوب سفت و محکم,چارچوب رشته ای سفت و محکم |
||
سیم کابل سفت فریم Strander ACSR گوسفند بز راننده 300 350 SQMM
1درخواست
این ماشین به طور عمده برای stranding و فشرده سازی بخش مس یا آلومینیوم یا رسانای گرد، و همچنین بخش پیش از مارپیچ استفاده می شود
دستگاه خم کردن بزرگ برای خم کردن صفحه فولادی به ساختار قاب استفاده می شود. چهار ساختار قاب به طور مساوی دایره را تقسیم می کنند.و آنها با دیسک های بزرگ در هر دو طرف جوش داده شده اند. همچنین تمام ساختارها به لوله دیواری ضخیم مرکز جوش داده می شوند. کل ساختار قوی و زیبا است. پس از فرآیند جوش، کل ساختار در کوره جوش داده می شود.که استرس های داخلی را از بین می برد.
2اجزای اصلی
2.1 پرداخت 1 مجموعه
2.2 رشته های سخت 1 مجموعه
2.3 نگهدارنده گچ فشرده سازی و مونتاژ 1 مجموعه
2.4 دستگاه نوار گیره ای متمرکز 1 مجموعه
2.5 متر شمارنده 1 مجموعه
2.6 کاپستان (با گیربکس 36 مرحله ای) 1 مجموعه
2.7 عبور از ایستاده 1 مجموعه
2.8 نوع ستون 1 مجموعه
2.9 موتور + مربی 1 مجموعه
2.10 داروی انتقال 1 مجموعه
2.11 کابینت اصلی و کابینت عملیاتی هرکدام 1 مجموعه
3. ویژگی ها
3.1 ما این ماشین گیربکس نوع قفس را مطابق با نیازهای مشتریان سفارشی می کنیم.
3.2دستگاه سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر سخت گیر
3.3 بارگذاری گروه با استفاده از نوع کف هیدرولیک. بارگیری های چرخ چرخ جانبی نیز اختیاری است.
3.4 طراحی شیب دار دو چرخ کابستان مناسب برای فشرده سازی بار سنگین.
3.5 نوع دیسک ترمز پنوماتیک برای قفس
3.6 مجهز به PLC، اختیاری.
4پارامترهای فنی
| مدل (ماشین لوله کشی سخت) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تک | مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
| حداکثر OD لوله های متراکم | φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| تکه ی پرت شده | 6 قفس برای پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر |
| 12 قفس پرتاب کباب | ۴۰ تا ۷۱۹ میلی متر | ۵۱ تا ۸۹۶ میلی متر | ۵۴ تا ۹۶۳ میلی متر | |
| ۱۸ قفس برای پرتاب کباب | 44-793 میلی متر | ۶۳- ۱۰۵۶ میلی متر | ۵۷- ۱۰۱۲ میلی متر | |
| ۲۴ قفس برای پرتاب کباب | ۵۱ تا ۹۲۴ میلی متر | 71-1246 میلی متر | ۶۶ تا ۱۱۹۰ میلی متر | |
| 30 قفس های چوبی | ۵۷ تا ۱۰۲۸ میلی متر | 87-1553 میلی متر | ۷۹ تا ۱۴۰۳ میلی متر | |
| سرعت چرخش | 6 قفس برای پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 قفس پرتاب کباب | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| ۱۸ قفس برای پرتاب کباب | 208.5 r/min | 155 چرخش در دقیقه | 142.6 r/min | |
| ۲۴ قفس برای پرتاب کباب | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 قفس های چوبی | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی کشش | 30 تن | 30 تن | ۴۰ تن | |
| دستگاه قبل از مارپیچ | ارتفاع | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
| قدرت موتور | ۹۰ تا ۱۸۰ KW | 110 تا 180 KW | 130 تا 180 KW | |
| اندازه بوبین | 500*375*127 | 630*475*127 | 710*530*127 | |
| "بوبين" بازي کننده ي مرکزي | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بوبین | 2500*1500*125 | 2500*1500*125 | ۳۱۵۰*۱۹۰۰*۱۶۰ | |
| حداکثر سرعت خطی در هنگام حرکت | ۶۹ متر/ دقیقه | ۶۹ متر/ دقیقه | ۶۲ متر/ دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1100 میلی متر | 1100 میلی متر | |

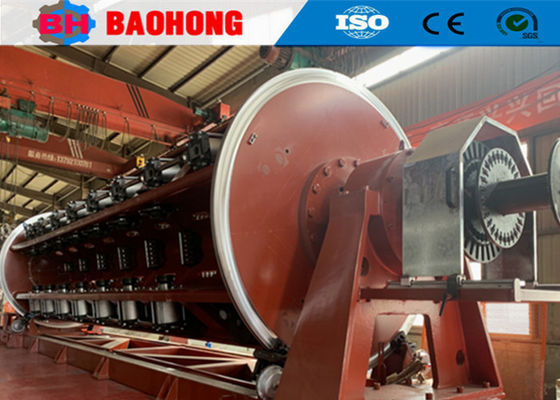

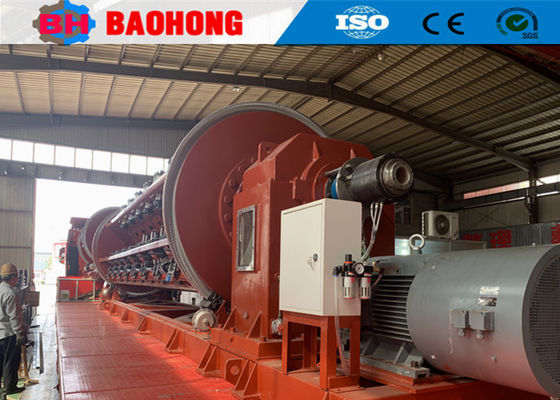

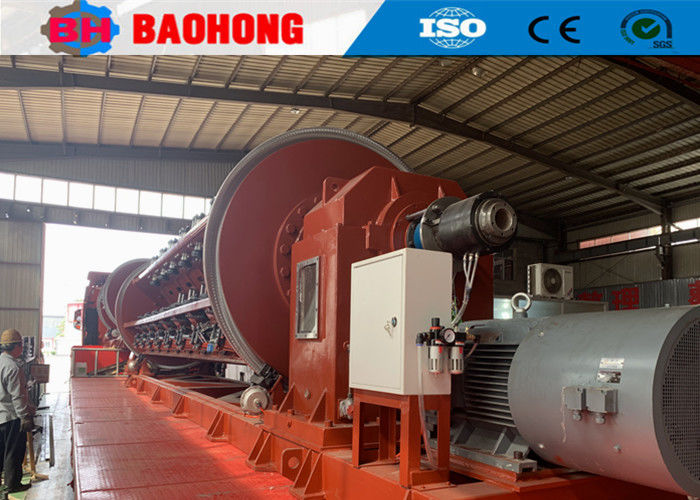

5عکس ها
6عکس بسته بندی
7کارخانه ما و معرفی
شرکت ماشین آلات الکتریکی Hejian Baohong در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است.بزرگترین تولید کننده حرفه ای برای دستگاه های سیم کشی و دستگاه های قرار دادن در شمال چین بوده است.
از سال 2006، با اعتماد به مراقبت و حمایت از مشتریانمان،ماشين سازي باوهونگ به تحقيق و توسعه دستگاهي براي تخته بندي و تخته بندي اختصاص داده شده و پیشرفت زيادي داشته است. حالا ما تنها کارخانه ای شدیم که می تواند تولید سری ماشین های سخت JLK را توسعه دهد تا یک خط مونتاژ در چین باشدو ما همچنین به طور مستقل توسعه خطوط JGB Bow skip stranding، خطوط کابلی از نوع CGB Bow skip و خطوط راه اندازی CLY Cradle با سرعت بالا.
در حال حاضر، شرکت ماشین آلات الکتریکی Hejian Baohong، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند R & D.ارزش سالانه تولید در حال حاضر بیش از 10 میلیون دلار استو به یکی از مهم ترین تولید کنندگان ماشین های استرینگ در چین تبدیل شده است.
