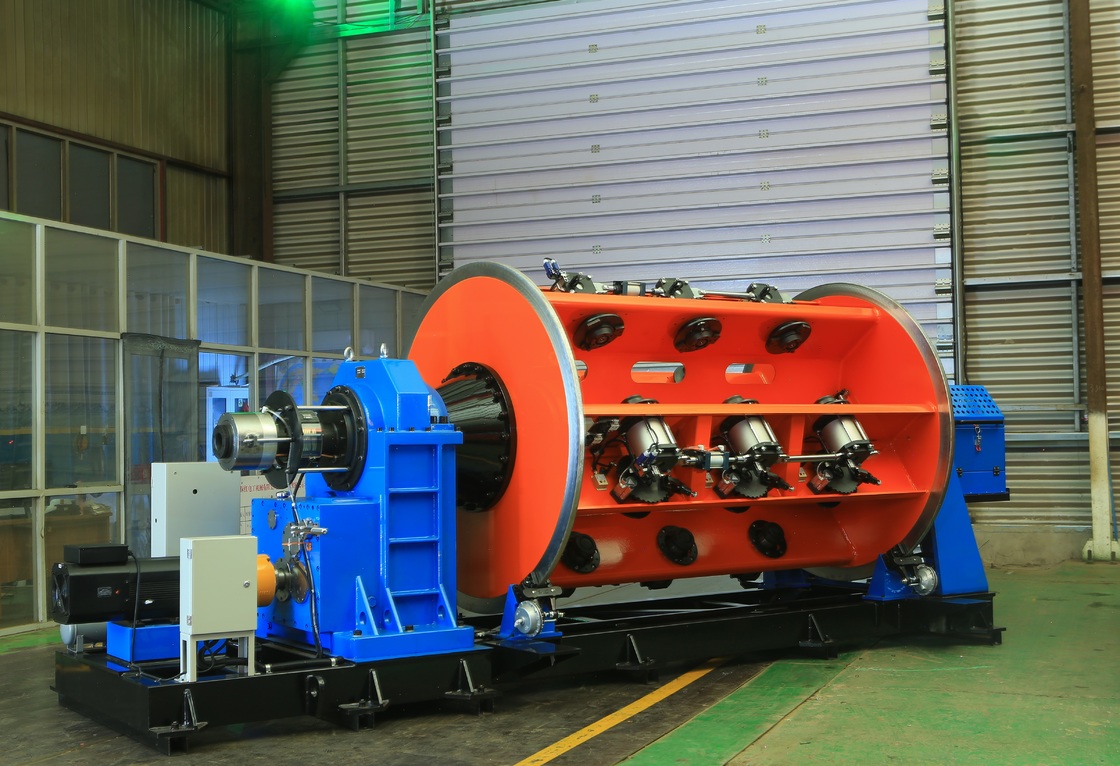

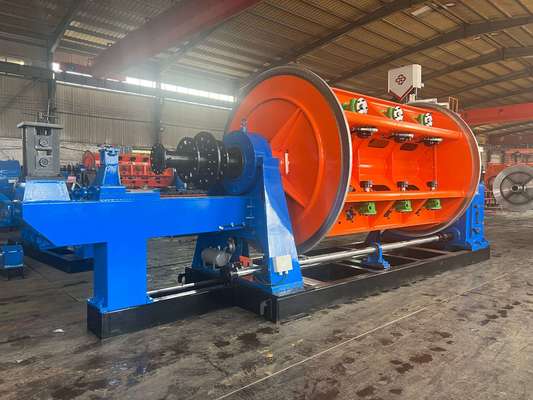

630 12+18 Rigid Stranding Machine For Aluminum Wire

دستگاه رشته‌کننده صلب 630 12+18 برای سیم آلومینیومی

1. کاربرد

این دستگاه عمدتاً برای رشته‌کردن بدون پیچش رشته‌های آلومینیومی با هسته فولادی (ACSR) با سطح مقطع بزرگ و طول بلند و هادی‌های آلیاژ آلومینیوم استفاده می‌شود. همچنین می‌تواند برای رشته‌کردن بدون پیچش و فشرده‌سازی هادی‌های مسی با هسته‌های گرد، شکل‌دار و sectores استفاده شود.

2. اجزای اصلی

2.1 پایه تغذیه Φ1600

2.2 پایه هدایت سیم نوع #

2.3 دستگاه رشته‌کننده 12B، 18B

2.4 قالب مونتاژ سیم و دستگاه فشرده‌سازی

2.5 شمارنده متر (مکانیکی، الکترونیکی)

2.6 چرخ کشش قوی Φ 1600

2.7 دستگاه جمع‌کننده Φ 2500 با قابلیت جابجایی

2.8 سیستم کنترل الکتریکی

2.9 پوشش محافظ کشویی دستی

3. ویژگی‌ها

3.1 کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و چرخ کشش توسط یک موتور سروو همزمان مغناطیس دائم جداگانه هدایت می‌شود. قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با دستگاه رشته‌کننده نوع صلب سنتی با محور زمینی ساده‌تر می‌کند و نگهداری تجهیزات را راحت‌تر می‌سازد.

3.2 کنترل کل دستگاه از سری PLC اینووانس استفاده می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند. هر بخش از قفس و چرخ کشش توسط موتور سروو جیانگ‌سو ژیما هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از بازخورد انکودر شبکه‌ای استفاده می‌کند و کل دستگاه از روش ارتباط باس برای اطمینان از دقت انتقال سیگنال استفاده می‌کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش قفس و سرعت خط تولید را بر روی صفحه لمسی بر اساس مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می‌شود تا از همگام‌سازی کل دستگاه و دقت گام سیم پیچ خورده اطمینان حاصل شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.

3.3 اصل پالس برای تشخیص قطع سیم استفاده می‌شود که می‌تواند به طور دقیق سیگنال قطع سیم هر قرقره در هر بخش قفس را تعیین کند و دقت تشخیص را تضمین کند. از طریق نمایشگر روی صفحه لمسی، اپراتور می‌تواند به سرعت مشکل را حل کرده و راه‌اندازی بعدی را آغاز کند.

3.4 دستگاه از کنترلر قابل برنامه‌ریزی اینووانس و باس میدانی برای فرمان یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت‌های دستگاه استفاده می‌کند و از مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. صفحه لمسی اینووانس برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، کاربری آسان و عملکرد قابل اعتماد است.

4. داده‌های فنی اصلی

5. عکس‌ها

6.عکس بسته‌بندی

7. کارخانه و معرفی ما

شرکت ماشین‌آلات الکتریکی هبی باوهونگ در تاریخ 1 آگوست 2006 تأسیس شد. این شرکت در منطقه صنعتی شهرک شاوای شهر هبی واقع شده است که در مرکز مثلث پکن، تیانجین و شیجیاژوانگ قرار دارد و از حمل و نقل راحت و منابع فراوان آهن و فولاد بهره‌مند است. این شرکت با تولید محصولات سری دستگاه رشته‌کننده، 18 سال توسعه را پشت سر گذاشته است. با اتکا کامل به مزایای استعداد و قدرت فنی، این شرکت به طور مداوم فناوری‌ها و فرآیندهای جدید را تحقیق و توسعه می‌دهد و به رشد پایدار دست می‌یابد و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و شبکه‌های فروش در سراسر کشور و خارج از کشور تبدیل می‌شود. این شرکت مساحتی بالغ بر 30,000 متر مربع را پوشش می‌دهد، با بیش از 100 کارمند، از جمله 12 مهندس مکانیک و برق، و تجهیزات پردازش آن بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشته‌کننده قفس JLK را در خط مونتاژ تولید می‌کند.
