جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | ماشین ساخت سیم و کابل: محلول رشته ای سفت و سخت 500/6+12-کارآیی و دقت برای تولید کابل چند رشته ای | مواد: | فولاد/مس/آل |
|---|---|---|---|
| برنامه: | سرگردان | ویژگی: | تولید کننده مستقیم |
| رنگ تجهیزات: | به عنوان نیاز | دوره گارانتی: | 1 سال |
| برجسته کردن: | دستگاه سخت گیر برای کابل چند رشته ای,ماشین ساخت سیم و کابل 500/6+12,راه حل موثر و سختگیرانه با ضمانت,wire and cable making machine 500/6+12,efficient rigid stranding solution with warranty |
||
دستگاه تولید سیم و کابل: راه حل رشتهبندی صلب 500/6+12 – بهرهوری و دقت برای تولید کابل چند رشتهای
1. کاربرد
این دستگاه عمدتاً برای رشتهبندی غیرپیچشی رشتههای آلومینیومی با هسته فولادی (ACSR) با سطح مقطع بزرگ و طول بلند و هادیهای آلیاژ آلومینیوم استفاده میشود. همچنین میتواند برای رشتهبندی غیرپیچشی و فشردهسازی هادیهای مسی با هسته گرد، شکلدار و sectores استفاده شود.
2. اجزای اصلی
2.1 پایه قرقرهبازکن 500 میلیمتری 1 ست
2.2 پایه هدایت سیم نوع # 1 ست
2.3 دستگاه رشتهبندی 6B، 12B 2 ست
2.4 قالب مونتاژ سیم و دستگاه فشردهسازی 2 ست
2.5 شمارنده متر (مکانیکی، الکترونیکی) 1 ست
2.6 چرخ کشش قوی دوگانه 1600 میلیمتری 1 ست
2.7 دستگاه جمعکن ستونی 1800 میلیمتری با قابلیت جابجایی 1 ست
2.8 سیستم کنترل الکتریکی 1 ست
2.9 سیستم حفاظت ایمنی دستی هل دادنی/کشیدنی 2 ست
3. ویژگیها
3.1 کل دستگاه توسط موتور مستقل هدایت میشود و هر بخش از قفس و چرخ کشش توسط یک موتور سروو همزمان مغناطیس دائم جداگانه هدایت میشود. قفس از طریق یک گیربکس اختصاصی به چرخش در میآید که ساختار را در مقایسه با دستگاه رشتهبندی صلب سنتی با محور زمینی سادهتر میکند و نگهداری تجهیزات را راحتتر میسازد.
3.2 کنترل کل دستگاه از PLC سری Inovance استفاده میکند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم میشوند. هر بخش از قفس و چرخ کشش توسط موتور سروو Jiangsu Zhima هدایت میشود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از بازخورد انکودر شبکهای استفاده میکند و کل دستگاه از روش ارتباط باس برای اطمینان از دقت انتقال سیگنال استفاده میکند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و سرعت خط تولید را بر روی صفحه لمسی بر اساس مشخصات کابل مورد نیاز تنظیم میکنند. هنگام راهاندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه میشود تا از همگامسازی کل دستگاه و دقت گام سیم پیچیده شده اطمینان حاصل شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملکرد قابل اعتماد است.
3.3 اصل پالس برای تشخیص قطع سیم استفاده میشود که میتواند به طور دقیق سیگنال قطع سیم هر قرقره در هر بخش از قفس را تعیین کند و دقت تشخیص را تضمین کند. از طریق نمایشگر روی صفحه لمسی، اپراتور میتواند به سرعت مشکل را حل کرده و راهاندازی بعدی را آغاز کند.
3.4 دستگاه از کنترلر قابل برنامهریزی Inovance و باس میدانی برای فرمان یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمتهای دستگاه استفاده میکند و از مبدل فرکانس برای کنترل راهاندازی و عملکرد موتور AC استفاده میکند. صفحه لمسی Inovance برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده میشود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، کاربری آسان و عملکرد قابل اعتماد است.
4..پارامترهای فنی اصلی
| مدل (دستگاه رشتهبندی صلب) | JLK-500/6 | JLK-500/6+12 | JLK-500/6+12+18 | |
| قطر سیم منفرد | مس | 1.5-5 میلیمتر | 1.5-5 میلیمتر | 1.5-5 میلیمتر |
| آلومینیوم | 1.8-5 میلیمتر | 1.8-5 میلیمتر | 1.8-5 میلیمتر | |
| حداکثر قطر هادی رشته شده | 15 میلیمتر | 25 میلیمتر | 35 میلیمتر | |
| گام رشتهبندی | قفس رشتهبندی 6 قرقره | 60-500 میلیمتر | 60-500 میلیمتر | 60-500 میلیمتر |
| قفس رشتهبندی 12 قرقره | 75-560 میلیمتر | 75-560 میلیمتر | ||
| قفس رشتهبندی 18 قرقره | 92-680 میلیمتر | |||
| سرعت چرخش | قفس رشتهبندی 6 قرقره | 308 دور در دقیقه | 308 دور در دقیقه | 308 دور در دقیقه |
| قفس رشتهبندی 12 قرقره | 286 دور در دقیقه | 286 دور در دقیقه | ||
| قفس رشتهبندی 18 قرقره | 252 دور در دقیقه | |||
| چرخ کشش | قطر چرخ کشش | 1250 میلیمتر | 1600 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 8 تن | 10 تن | 12 تن | |
| قرقره | PND500 | PND500 | PND500 | |
| قرقره تغذیه مرکزی | PND630 | PND630 | PND630 | |
| قرقره جمعکن | 1800 میلیمتر | 2500 میلیمتر | 2500 میلیمتر | |
| حداکثر سرعت خطی کشش | 40 متر در دقیقه | 45 متر در دقیقه | 50 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر | |

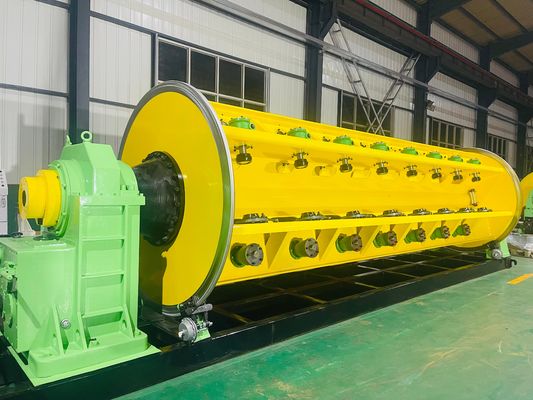

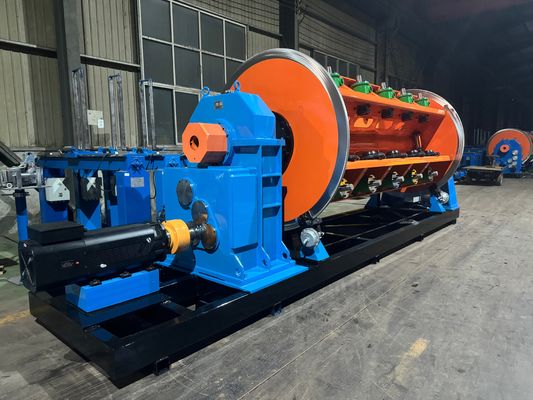

5.عکسها
6.عکس بستهبندی
7.کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی Hebei Baohong در تاریخ 1 آگوست 2006 تأسیس شد. این شرکت در منطقه صنعتی شهرک Shawa، شهر Hebei، که در مرکز مثلث پکن، تیانجین و شیجیاژوانگ قرار دارد، واقع شده است و از حمل و نقل راحت و منابع فراوان آهن و فولاد بهرهمند است. این شرکت با تولید محصولات سری دستگاه رشتهبندی، 18 سال توسعه را پشت سر گذاشته است. با اتکا کامل به مزیتهای استعداد و قدرت فنی، این شرکت به طور مداوم فناوریها و فرآیندهای جدید را تحقیق و توسعه میدهد و به رشد پایدار دست مییابد و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و شبکههای فروش در سراسر کشور و خارج از کشور تبدیل میشود. این شرکت مساحتی به وسعت 30,000 متر مربع را پوشش میدهد، با بیش از 100 کارمند، از جمله 12 مهندس مکانیک و برق، و تجهیزات پردازش آن در مجموع بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشتهبندی قفس JLK را در خط مونتاژ تولید میکند.
تماس با شخص: Daisy
تلفن: +8618256531268
