جزئیات محصول:
پرداخت:
|
| نام محصول: | 69 متر / دقیقه ماشین رشته سفت و سخت | قابل اجرا برای: | رشته سیم |
|---|---|---|---|
| مواد: | مس، آلومینیوم، فولاد و غیره | حداکثر سرعت خطی: | 69 متر در دقیقه |
| برند اینورتر: | دانفوس | برند بلبرینگ: | NSK |
| رنگ تجهیزات: | اختیاری | دوره گارانتی: | 1 سال |
| برجسته کردن: | 69 متر در دقیقه ماشین رشته صلب,ماشین رشته پیچش سخت,Compacting Rigid Stranding Machine |
||
دستگاه رشتهکن صلب با سرعت ۶۹ متر بر دقیقه، دستگاه تولید سیم و کابل
دستگاه رشتهکن صلب برای تاباندن و فشردهسازی هادیهای گرد یا سکتور و همچنین پیشتاباندن هادیهای شکافته شده استفاده میشود. به عنوان مثال، هادیهای AAC، AAAC، ACSR، هادی مسی از ۱۵ تا ۱۵۰۰ میلیمتر مربع آلومینیوم و مس. همچنین برای تولید لایههای زره فولادی استفاده میشود.
۲.۱ قرقرهبازکن
۲.۲ دستگاه رشتهکن صلب ۱۲B.۱۸B.۲۴B
۲.۳ نگهدارنده قالب فشردهسازی و مونتاژ
۲.۴ دستگاه نوارکشی هممرکز
۲.۵ شمارنده متر
۲.۶ کَپِستان (با گیربکس ۳۶ سرعته)
۲.۷ پایه متحرک
۲.۸ قرقرهبردار ستونی
۲.۹ شفت انتقال قدرت
۲.۱۰ تابلو کنترل الکتریکی (تابلو اصلی و تابلو عملیاتی)
۳. ویژگیها
۳.۱ رشتهکن با قاب صلب با قفس قرقرههای ۱+۶+۱۲+۱۸+۲۴+۳۰+۳۶ طراحی شده است.
۳.۲ قرقره: استاندارد DIN 46397 / اصلاح شده ۵۰۰ میلیمتر، ۶۳۰ میلیمتر، ۷۱۰ میلیمتر.
۳.۳ دستگاه رشتهکن صلب با قاب سنگین، قفسها در دو انتها روی بلبرینگ غلتکی خودتنظیم پشتیبانی میشوند. چرخدندههای کاملاً بسته، سیستم روانکاری مرکزی برای بلبرینگها، درایو به قفسها.
۳.۴ راندمان و سرعت بالا. حداکثر سرعت قفس ۲۵۳ دور در دقیقه. حداکثر سرعت خط ۶۲.۳ متر بر دقیقه.
۴. پارامترهای فنی
| مدل (دستگاه رشتهکن صلب) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تکی | مس | ۱.۵-۵ میلیمتر | ۱.۵-۵ میلیمتر | ۱.۵-۵ میلیمتر |
| آلومینیوم | ۱.۵-۵ میلیمتر | ۱.۵-۵ میلیمتر | ۱.۵-۵ میلیمتر | |
| حداکثر قطر هادی تابیده شده | ۳۵-۵۵ میلیمتر | ۳۵-۵۵ میلیمتر | ۳۵-۵۵ میلیمتر | |
| گام تاباندن | قفس تاباندن ۶ قرقره | ۴۰-۷۱۹ میلیمتر | ۵۱-۸۹۶ میلیمتر | ۵۴-۹۶۳ میلیمتر |
| قفس تاباندن ۱۲ قرقره | ۴۰-۷۱۹ میلیمتر | ۵۱-۸۹۶ میلیمتر | ۵۴-۹۶۳ میلیمتر | |
| قفس تاباندن ۱۸ قرقره | ۴۴-۷۹۳ میلیمتر | ۶۳-۱۰۵۶ میلیمتر | ۵۷-۱۰۱۲ میلیمتر | |
| قفس تاباندن ۲۴ قرقره | ۵۱-۹۲۴ میلیمتر | ۷۱-۱۲۴۶ میلیمتر | ۶۶-۱۱۹۰ میلیمتر | |
| قفس تاباندن ۳۰ قرقره | ۵۷-۱۰۲۸ میلیمتر | ۸۷-۱۵۵۳ میلیمتر | ۷۹-۱۴۰۳ میلیمتر | |
| سرعت چرخش | قفس تاباندن ۶ قرقره | ۲۳۰.۶ دور در دقیقه | ۱۸۰.۱ دور در دقیقه | ۱۵۰.۶ دور در دقیقه |
| قفس تاباندن ۱۲ قرقره | ۲۳۰.۶ دور در دقیقه | ۱۸۰.۱ دور در دقیقه | ۱۵۰.۶ دور در دقیقه | |
| قفس تاباندن ۱۸ قرقره | ۲۰۸.۵ دور در دقیقه | ۱۵۵ دور در دقیقه | ۱۴۲.۶ دور در دقیقه | |
| قفس تاباندن ۲۴ قرقره | ۱۷۹ دور در دقیقه | ۱۳۰.۱ دور در دقیقه | ۱۲۲.۳ دور در دقیقه | |
| قفس تاباندن ۳۰ قرقره | ۱۶۱.۸ دور در دقیقه | ۱۱۵.۹ دور در دقیقه | ۱۰۲.۷ دور در دقیقه | |
| کَپِستان | قطر چرخ کَپِستان | ۲۰۰۰ میلیمتر | ۲۰۰۰ میلیمتر | ۲۰۰۰ میلیمتر |
| حداکثر نیروی کشش | ۳۰ تن | ۳۰ تن | ۴۰ تن | |
| دستگاه پیشتاباندن | گام | ۵۰۰-۲۵۰۰ میلیمتر | ۵۰۰-۲۵۰۰ میلیمتر | ۵۰۰-۲۵۰۰ میلیمتر |
| توان موتور | ۹۰-۱۸۰ کیلووات | ۱۱۰-۱۸۰ کیلووات | ۱۳۰-۱۸۰ کیلووات | |
| اندازه قرقره | ۵۰۰*۳۷۵*۱۲۷ | ۶۳۰*۴۷۵*۱۲۷ | ۷۱۰*۵۳۰*۱۲۷ | |
| قرقره مرکزی قرقرهبازکن | ۱۶۰۰*۸۰۰*۸۰ | ۱۶۰۰*۸۰۰*۸۰ | ۱۶۰۰*۸۰۰*۸۰ | |
| قرقره قرقرهبردار | ۲۵۰۰*۱۵۰۰*۱۲۵ | ۲۵۰۰*۱۵۰۰*۱۲۵ | ۳۱۵۰*۱۹۰۰*۱۶۰ | |
| حداکثر سرعت خطی کشش | ۶۹ متر بر دقیقه | ۶۹ متر بر دقیقه | ۶۲ متر بر دقیقه | |

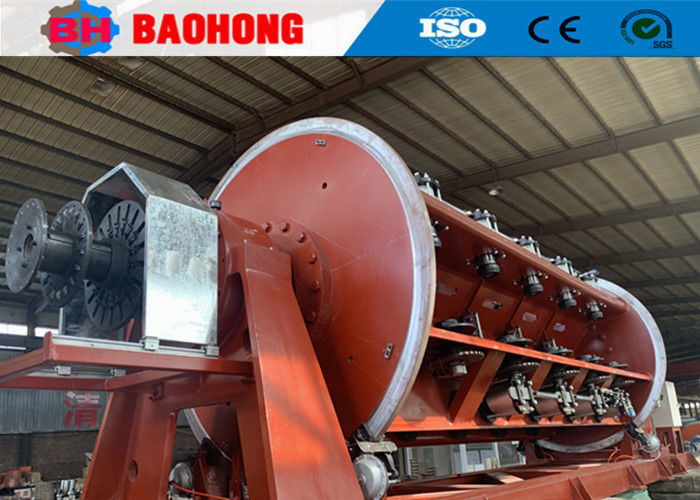

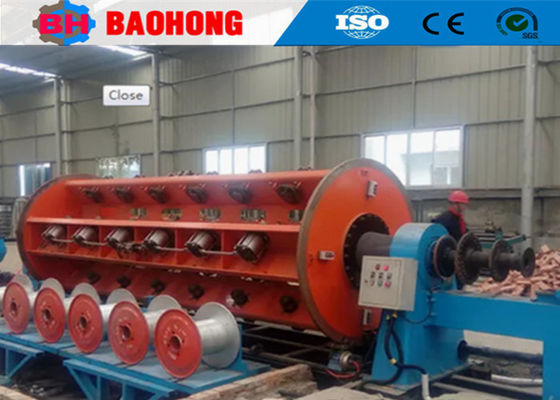

۵. عکسها
۶. عکسهای بستهبندی
۷. معرفی کارخانه و شرکت ما
شرکت ماشینآلات الکتریکی Hejian Baohong در سال ۲۰۰۶ تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولیدکننده حرفهای دستگاه رشتهکن سیم و دستگاه laying-up در شمال چین بوده است.
از سال ۲۰۰۶، با تکیه بر مراقبت و حمایت مشتریانمان، Baohong Machinery به تحقیق و توسعه دستگاه رشتهکن سیم و دستگاه laying-up اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانهای هستیم که میتوانیم تولید سری دستگاه رشتهکن صلب JLK را به عنوان یک خط تولید مونتاژ در چین توسعه دهیم و همچنین خطوط رشتهکن Bow skip JGB، خطوط کابلکشی نوع Bow skip CGB و خطوط laying-up نوع Cradle با سرعت بالا CLY را به طور مستقل توسعه دادهایم.
در حال حاضر، شرکت ماشینآلات الکتریکی Hejian Baohong مساحتی بالغ بر ۱۰۰۰۰ متر مربع و کارگاه تولید ۸۰۰۰ متر مربع را پوشش میدهد. شرکت ما ۶۰ کارمند دارد، از جمله ۱۰ کارمند تحقیق و توسعه. ارزش تولید سالانه در حال حاضر بیش از ۱۰ میلیون دلار است وبه یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
