جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | ماشین رشته سیم نوع سفت و سخت PLC | برنامه: | رشته سیم |
|---|---|---|---|
| مواد سیم: | مس، آلومینیوم، فولاد و غیره | حداکثر هادی رشته ای OD: | φ35-55 میلی متر |
| برند بلبرینگ: | NSK | رنگ تجهیزات: | اختیاری |
| برجسته کردن: | دستگاه رشته قاب سفت و سخت آلومینیومی,دستگاه رشته قاب سفت و سخت 55 میلی متری,دستگاه رشته سیم سفت و سخت برای سیم مسی |
||
ماشین رشته سیم سفت و سخت با کیفیت خوب برای آلومینیوم و سیم مسی
1. کاربرد
این دستگاه عمدتاً برای رشته های هادی به شکل آلومینیوم، مس و ACSR شکل یا گرد، فشرده سازی، کشش و پردازش پیش شکل دهی تک هسته ای استفاده می شود.
2. جزء
پرداخت مرکزی، قفس رشته، نگهدارنده مونتاژ، نگهدارنده فشرده، دستگاه کشش، دستگاه برداشت و تراورس، سیستم کنترل الکتریکی و سیستم انتقال.
3. پارامترهای فنی
| مدل (ماشین رشته سخت) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تک | مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
| حداکثر OD هادی رشته ای | φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| پیچ و خم | 6 قفس بابین | 40-719 میلی متر | 51-896 میلی متر | 54-963 میلی متر |
| 12 Bobbin Stranding Cage | 40-719 میلی متر | 51-896 میلی متر | 54-963 میلی متر | |
| 18 Bobbin Stranding Cage | 44-793 میلی متر | 63-1056 میلی متر | 57-1012 میلی متر | |
| 24 Bobbin Stranding Cage | 51-924 میلی متر | 71-1246 میلی متر | 66-1190 میلی متر | |
| 30 Bobbin Stranding Cage | 57-1028 میلی متر | 87-1553 میلی متر | 79-1403 میلی متر | |
| سرعت چرخش | 6 قفس بابین | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه |
| 12 Bobbin Stranding Cage | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه | |
| 18 Bobbin Stranding Cage | 208.5 دور در دقیقه | 155 دور در دقیقه | 142.6 دور در دقیقه | |
| 24 Bobbin Stranding Cage | 179 دور در دقیقه | 130.1 دور در دقیقه | 122.3 دور در دقیقه | |
| 30 Bobbin Stranding Cage | 161.8 دور در دقیقه | 115.9 دور در دقیقه | 102.7 دور در دقیقه | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی حمل و نقل | 30 ت | 30 ت | 40 ت | |
| دستگاه پیش مارپیچ | زمین | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
| قدرت موتور | 90-180 کیلو وات | 110-180 کیلو وات | 130-180 کیلو وات | |
| سایز بوبین | 500*375*127 | 630*475*127 | 710*530*127 | |
| مرکز پرداخت بابین | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بابین بردار | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| حداکثر سرعت خطی حمل و نقل | 69 متر در دقیقه | 69 متر در دقیقه | 62 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلی متر | 1100 میلی متر | 1100 میلی متر | |
4. پیوست داده های فنی تجهیزات
4.1.طراحی طرح 1 مجموعه
4.2. نقاشی پایه 1 مجموعه
4.3. ترسیم خط لوله پنوماتیک 1 مجموعه
4.4. نقشه شماتیک مکانیزم انتقال 1 مجموعه
4.5. نقشه سیستم انتقال 1 مجموعه
4.6.نقشه روغن کاری 1ست
4.7. نقشه کشی لوله کشی برق 1 مجموعه
4.8. لیست سیم کشی برق 1 مجموعه
4.9. نقشه خط لوله برق 1 مجموعه
4.10. راهنمای عملیات و نگهداری 1 مجموعه
4.11. راهنمای عملیات مبدل فرکانس 1 مجموعه

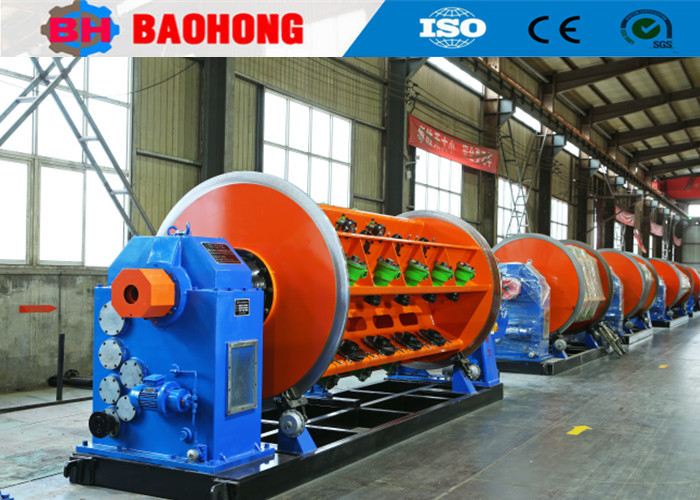

5. عکس
6. عکس بسته بندی
7. معرفی کارخانه و شرکت ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و پشتیبانی مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است. اکنون ما تنها کارخانهای هستیم که میتواند تولید سری ماشینهای رشتهای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین بهطور مستقل خطوط سیمکشی JGB Bow، خطوط کابلکشی نوع پرش CGB Bow و خطوط چیناندازی نوع CLY با سرعت بالا Cradle را توسعه دادهایم.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است وبه یکی از مهم ترین تولیدکنندگان ماشین های استرندینگ در چین تبدیل شده است.
تماس با شخص: Daisy
تلفن: +8618256531268
