جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | ماشین رشته ای نوع قاب سفت و سخت | استفاده: | رشته سیم |
|---|---|---|---|
| ابعاد قرقره: | 500 / 630/710 | مواد: | فولاد، مس |
| کد Hs: | 847940 | رنگ تجهیزات: | نیاز مشتری |
| دوره گارانتی: | 1 سال گارانتی | ||
| برجسته کردن: | ماشین رشته کابل سفت و محکم,ماشین رشته کابل آلومینیوم,ماشین رشته کابل موتور |
||
دستگاه اتصال سیم و کابل از نوع قاب سفت و سخت موتوریزه برای آلومینیوم
1. کاربرد
دستگاه رشته سفت و سخت برای رشته سیمها و هادیهای آلیاژی مس، آلومینیوم و آلومینیوم با طول بلند و مقطع بزرگ استفاده میشود. رشتهبندی فشرده، فشرده، گرد یا بخش شکل (مستقیم یا پیش مارپیچ) مطابق با نیاز مشتری. ما همچنین این دستگاه رشتهبندی نوع قفس را مطابق با نیاز مشتری سفارشی میکنیم.
2. اجزای اصلی
2.1 پرداخت 1 مجموعه
2.2 12.18B Strander سفت و سخت 1 مجموعه
2.3 نگهدارنده قالب فشرده سازی و مونتاژ 1 مجموعه
2.4 دستگاه نوار زنی متحدالمرکز 1 مجموعه
شمارنده 2.5 متری 1 مجموعه
مجموعه 2.6 Capstan 1
2.7 تراورس پایه 1 ست
2.8 نوع ستون برداشت 1 مجموعه
2.9 موتور + کاهنده سرعت 1 مجموعه
2.10 شفت انتقال 1 مجموعه
2.11 کابینت کنترل برقی (کابینت اصلی و کابینت عملیات) هر کدام 1 ست
3. ویژگی ها
3.1 فریم سفت و سخت با قفس بابین 1+6+12+18+24+30+36 طراحی شده است.
3.2 دستگاه قفس سفت و سخت از نوع قاب سنگین، قفس هایی که در هر دو انتها بر روی بلبرینگ غلتکی خود تراز می شوند. دنده کاملا بسته، سیستم روانکاری متمرکز برای یاتاقان، رانندگی به قفس.
3.3 بارگیری گروهی بوبین با استفاده از نوع کف هیدرولیک. لودرهای واگن برقی جانبی نیز اختیاری است.
3.4 کلاهک دو چرخ طراحی شیبدار مناسب برای بارهای فشرده.
3.5 نوع دیسکی ترمز پنوماتیک برای کیج.
3.6 PLC مجهز، اختیاری.
4. داده های فنی
|
مدل (ماشین رشته سخت)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم تک | مس | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر |
| آلومینیوم | φ1.5-5 میلی متر | φ1.5-5 میلی متر | φ1.5-5 میلی متر | |
|
حداکثر OD هادی رشته ای
|
φ35-55 میلی متر | φ35-55 میلی متر | φ35-55 میلی متر | |
| پیچ و خم | 6 قفس بابین | 40-719 میلی متر | 51-896 میلی متر | 54-963 میلی متر |
| 12 Bobbin Stranding Cage | 40-719 میلی متر | 51-896 میلی متر | 54-963 میلی متر | |
| 18 Bobbin Stranding Cage | 44-793 میلی متر | 63-1056 میلی متر | 57-1012 میلی متر | |
| 24 Bobbin Stranding Cage | 51-924 میلی متر | 71-1246 میلی متر | 66-1190 میلی متر | |
| 30 Bobbin Stranding Cage | 57-1028 میلی متر | 87-1553 میلی متر | 79-1403 میلی متر | |
| سرعت چرخش | 6 قفس بابین | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه |
| 12 Bobbin Stranding Cage | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه | |
| 18 Bobbin Stranding Cage | 208.5 دور در دقیقه | 155 دور در دقیقه | 142.6 دور در دقیقه | |
| 24 Bobbin Stranding Cage | 179 دور در دقیقه | 130.1 دور در دقیقه | 122.3 دور در دقیقه | |
| 30 Bobbin Stranding Cage | 161.8 دور در دقیقه | 115.9 دور در دقیقه | 102.7 دور در دقیقه | |
| کاپستان | قطر چرخ کاپستان | 2000 میلی متر | 2000 میلی متر | 2000 میلی متر |
| حداکثر نیروی حمل و نقل | 30 ت | 30 ت | 40 ت | |
| دستگاه پیش مارپیچ | زمین | 500-2500 میلی متر | 500-2500 میلی متر | 500-2500 میلی متر |
|
قدرت موتور
|
90-180 کیلو وات | 110-180 کیلو وات | 130-180 کیلو وات | |
|
سایز بوبین
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
بابین مرکز پرداخت
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
بابین بردار
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
حداکثر سرعت خطی حمل و نقل
|
69 متر در دقیقه | 69 متر در دقیقه | 62 متر در دقیقه | |
|
ارتفاع مرکزی
|
1000 میلی متر | 1100 میلی متر | 1100 میلی متر | |

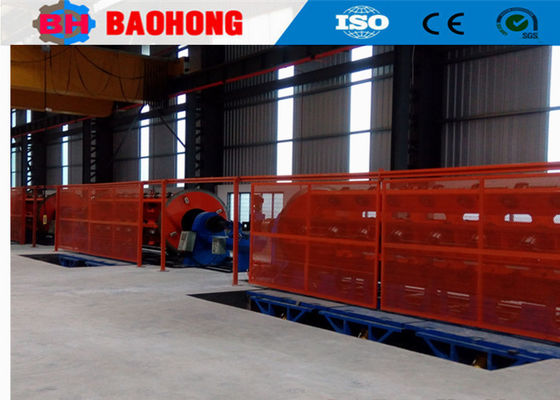

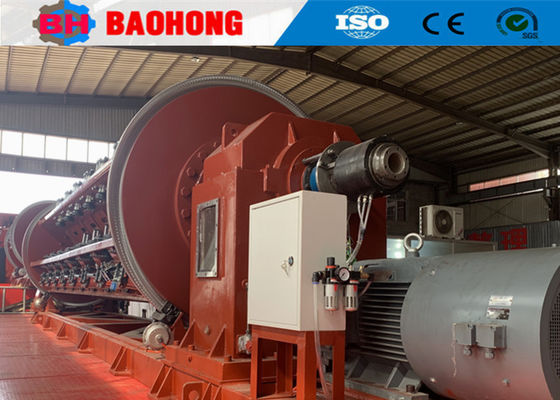

5. عکس
6. بسته بندی عکس ها
7. کارخانه و معرفی ما
Hejian Baohong Electrical Machinery Co., Ltd. در سال 2006 تاسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هجیان، استان هبی واقع شده است، و بزرگترین تولید کننده حرفه ای برای دستگاه سیم کشی و دستگاه تخمگذار در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و پشتیبانی مشتریان خود، Baohong Machinery به تحقیق و توسعه دستگاه سیم کشی و دستگاه تخمگذار اختصاص داده شده است و پیشرفت زیادی کرده است. اکنون ما تنها کارخانهای هستیم که میتواند تولید سری ماشینهای رشتهای سفت و سخت JLK را برای پردازش خط مونتاژ در چین توسعه دهد، و همچنین بهطور مستقل خطوط سیمکشی JGB Bow، خطوط کابلکشی نوع پرش CGB Bow و خطوط چیناندازی نوع CLY با سرعت بالا Cradle را توسعه دادهایم.
در حال حاضر، Hejian Baohong Electrical Machinery Co., Ltd.، مساحت 10000 متر مربع، کارگاه تولید 8000 متر مربع را پوشش می دهد. شرکت ما 60 کارمند دارد، از جمله 10 کارمند تحقیق و توسعه. ارزش خروجی سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان ماشینهای رشتهای در چین تبدیل شده است.
