جزئیات محصول:
پرداخت:
|
| نام تجهیزات: | دستگاه ساخت کابل 440 ولت با بارگذاری پایین جانبی | مواد: | مس ، آلومینیوم |
|---|---|---|---|
| مشخصات بوبین: | 500/630/710/720 | حداکثر OD رشته ای: | φ35-55 میلی متر |
| دستگاه قبل از استعمار (زمین): | 500-2500 میلی متر | دوره گارانتی: | 1 سال |
| قرقره پرداخت مرکزی: | 1600*800*80 | رنگ تجهیزات: | اختیاری |
| برجسته کردن: | سیم کشی سفت و سخت ساخت کابل,دستگاه سیم کشی سیم با بارگیری از پایین,دستگاه سیم کشی سفت و سخت |
||

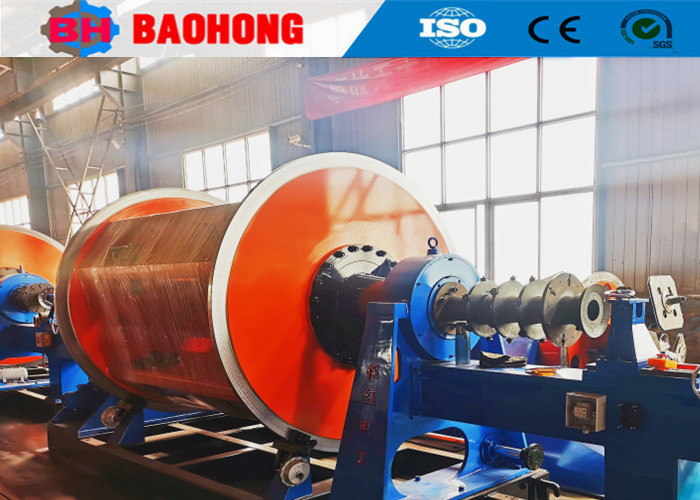

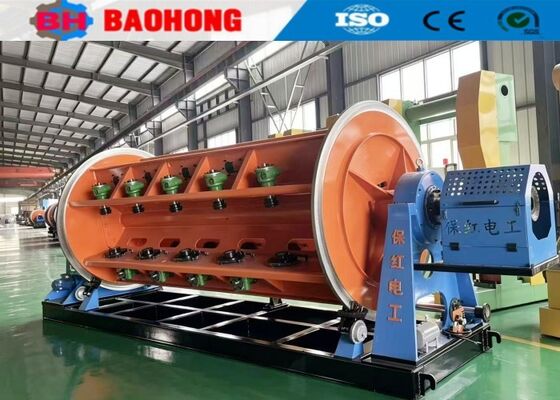

دستگاه رشتهکننده صلب کابل 440 ولت با بارگذاری جانبی از پایین
این دستگاه برای تابیدن و فشردهسازی هادیهای بادبزنی، تابیدن و کشیدن هادیهای دایرهای، و پیشتابیدن و تابیدن هسته هادی استفاده میشود. عمدتاً برای سیستم سیم تابیده هادیهای مسی و آلومینیومی، هادیهای فشرده بادبزنی، هادیهای گرد فشرده و تابیده شده، و هستههای تابیده شده پیشفشرده استفاده میشود.
2. ویژگیها
2.1 تمام قفسهها، سرهای پیشتابی، سر نواربندی، چرخ کشش و دستگاه جمعکننده به طور جداگانه رانده میشوند.
2.2 تمام قرقرهها را میتوان با تجهیزات بارگذاری خودکار به طور همزمان بارگیری/تخلیه کرد، بنابراین زمان بارگیری/تخلیه را به حداکثر 30 دقیقه کاهش میدهد.
2.3 کشش ثابت قرقره با استفاده از شیر الکترونیکی پنوماتیک و حسگر چرخش تک قرقره به صورت الکترونیکی برای حفظ کشش ثابت توسط سیستم کنترل موتور مثبت یا تجهیزات مکانیکی غیرفعال به دست میآید.
2.4 اندازههای مختلف قرقره موجود است (500، 630، 710 و غیره).
2.5 میزبانهای متعدد با تعداد قفسههای متعدد (6، 12، 18، 24، 30) اختیاری است.
3. سیستم انتقال و کنترل الکتریکی
3.1 منبع تغذیه: مطابق با الزامات مشتری
3.2 دمای محیط: ≤40 درجه سانتیگراد
3.3 موتور اصلی توسط موتور فرکانس متغیر AC رانده شده و توسط اینورتر کنترل میشود.
3.4 اینورتر:
3.5 اجزای الکتریکی اصلی کم ولتاژ:
3.6 موتور:
3.7 PLC، صفحه لمسی
4. دادههای فنی اصلی
| مدل (دستگاه رشتهکننده صلب) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم منفرد | مس | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | |
| حداکثر قطر هادی تابیده شده | φ35-55 میلیمتر | φ35-55 میلیمتر | φ35-55 میلیمتر | |
| گام تابیدن | قفسه تابیدن 6 قرقره | 40-719 میلیمتر | 51-896 میلیمتر | 54-963 میلیمتر |
| قفسه تابیدن 12 قرقره | 40-719 میلیمتر | 51-896 میلیمتر | 54-963 میلیمتر | |
| قفسه تابیدن 18 قرقره | 44-793 میلیمتر | 63-1056 میلیمتر | 57-1012 میلیمتر | |
| قفسه تابیدن 24 قرقره | 51-924 میلیمتر | 71-1246 میلیمتر | 66-1190 میلیمتر | |
| قفسه تابیدن 30 قرقره | 57-1028 میلیمتر | 87-1553 میلیمتر | 79-1403 میلیمتر | |
| سرعت چرخش | قفسه تابیدن 6 قرقره | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه |
| قفسه تابیدن 12 قرقره | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه | |
| قفسه تابیدن 18 قرقره | 208.5 دور در دقیقه | 155 دور در دقیقه | 142.6 دور در دقیقه | |
| قفسه تابیدن 24 قرقره | 179 دور در دقیقه | 130.1 دور در دقیقه | 122.3 دور در دقیقه | |
| قفسه تابیدن 30 قرقره | 161.8 دور در دقیقه | 115.9 دور در دقیقه | 102.7 دور در دقیقه | |
| چرخ کشش | قطر چرخ کشش | 2000 میلیمتر | 2000 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 30 تن | 30 تن | 40 تن | |
| دستگاه پیشتابی | گام | 500-2500 میلیمتر | 500-2500 میلیمتر | 500-2500 میلیمتر |
| توان موتور | 90-180 کیلووات | 110-180 کیلووات | 130-180 کیلووات | |
| اندازه قرقره | 500*375*127 | 630*475*127 | 710*530*127 | |
| قرقره تغذیه مرکزی | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| قرقره جمعکننده | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| حداکثر سرعت خطی کشش | 69 متر در دقیقه | 69 متر در دقیقه | 62 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1100 میلیمتر | 1100 میلیمتر | |
5. عکسها
6. عکس بستهبندی
7. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی هیجیان باوهونگ در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هیجیان، استان هبی واقع شده است و بزرگترین تولیدکننده حرفهای دستگاههای رشتهکننده سیم و دستگاههای لایهگذاری در شمال چین بوده است.
از سال 2006، با اتکا به مراقبت و حمایت مشتریانمان، ماشینآلات باوهونگ به تحقیق و توسعه دستگاههای رشتهکننده سیم و دستگاههای لایهگذاری اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانهای هستیم که میتوانیم تولید سری دستگاههای رشتهکننده صلب JLK را به عنوان یک خط تولید مونتاژ در چین توسعه دهیم و همچنین خطوط رشتهکننده پرشی JGB، خطوط کابلکشی نوع پرشی CGB و خطوط لایهگذاری نوع گهوارهای CLY با سرعت بالا را به طور مستقل توسعه دادهایم.
در حال حاضر، شرکت ماشینآلات الکتریکی هیجیان باوهونگ مساحتی بالغ بر 10000 متر مربع و کارگاه تولیدی به مساحت 8000 متر مربع را پوشش میدهد. شرکت ما 60 کارمند دارد که شامل 10 نفر پرسنل تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاههای رشتهکننده در چین تبدیل شده است.
