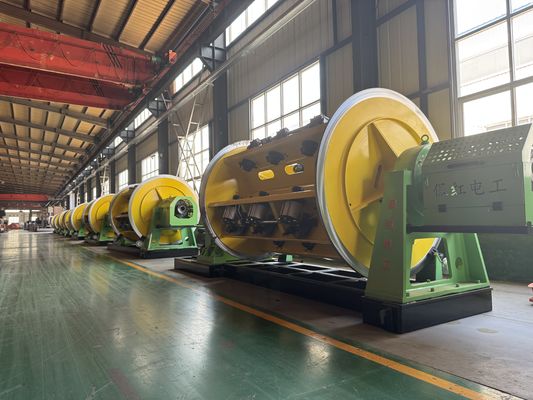

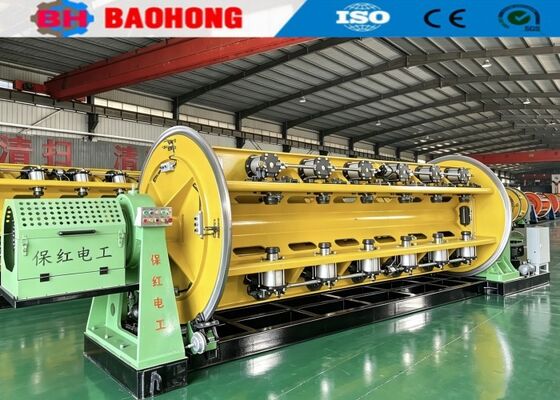

630 Rigid Type Stranding Machine For Aluminum & Copper Wire

دستگاه رشته‌کن صلب 630 برای سیم آلومینیوم و مس

1. کاربرد

این دستگاه عمدتاً برای رشته‌کردن بدون پیچش رشته‌های آلومینیومی با هسته فولادی (ACSR) با سطح مقطع بزرگ و طول بلند و هادی‌های آلیاژ آلومینیوم استفاده می‌شود. همچنین می‌توان از آن برای رشته‌کردن بدون پیچش و فشرده‌سازی هادی‌های مسی با هسته‌های گرد، شکل‌دار و قطاعی استفاده کرد.

2. اجزای اصلی

2.1 پایه بارگذاری Φ630 1 ست

2.2 پایه هدایت سیم نوع # 1 ست

2.3 رشته‌کن 6B، 12B، 18B 3 ست

2.4 قالب مونتاژ سیم و دستگاه فشرده‌سازی 3 ست

2.5 شمارنده متر (مکانیکی، الکترونیکی) 1 ست

2.6 چرخ کشش قوی دوگانه Φ 2000 1 ست

2.7 دستگاه جمع‌کن ستونی Φ 2500 با قابلیت جابجایی 1 ست

2.8 سیستم کنترل الکتریکی 1 ست

2.9 سیستم حفاظت ایمنی 4 ست

3. ویژگی‌ها

3.1 کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و چرخ کشش توسط یک موتور سروو همزمان مغناطیس دائم جداگانه هدایت می‌شود. قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با رشته‌کن صلب سنتی با محور زمینی ساده‌تر می‌کند و نگهداری تجهیزات را راحت‌تر می‌سازد.

3.2 کنترل کل دستگاه از سری PLC زیمنس و اینوانس استفاده می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند. هر بخش از قفس و چرخ کشش توسط موتور سروو جیانگ‌سو ژیما هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از دقت انتقال، موتور انتقال از بازخورد رمزگذار شبکه‌ای استفاده می‌کند و کل دستگاه از روش ارتباط باس برای اطمینان از دقت انتقال سیگنال استفاده می‌کند. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش قفس و سرعت خط تولید را بر روی صفحه لمسی بر اساس مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر قسمت انتقال به طور خودکار توسط PLC محاسبه می‌شود تا از همگام‌سازی کل دستگاه و دقت گام سیم پیچ خورده اطمینان حاصل شود و به تنظیم سرعت بدون پله کل دستگاه دست یابد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و عملیات قابل اعتماد است.

3.3 اصل پالس برای تشخیص قطع سیم استفاده می‌شود که می‌تواند به طور دقیق سیگنال قطع سیم هر قرقره در هر بخش قفس را تعیین کند و دقت تشخیص را تضمین کند. از طریق نمایشگر روی صفحه لمسی، اپراتور می‌تواند به سرعت مشکل را حل کرده و راه‌اندازی بعدی را آغاز کند.

3.4 دستگاه از کنترل‌کننده قابل برنامه‌ریزی PLC اینوانس و باس میدانی برای فرمان یکپارچه و هماهنگ کردن وضعیت کاری تمام قسمت‌های دستگاه استفاده می‌کند و از مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. صفحه لمسی اینوانس برای تنظیم و نمایش پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، کاربری آسان و عملکرد قابل اعتماد است.

4. پارامترهای فنی اصلی

5.عکس‌ها

6. عکس بسته‌بندی

7. معرفی کارخانه و شرکت ما

شرکت ماشین‌آلات الکتریکی هیجیان باوهونگ در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر هیجیان، استان هبی واقع شده است و بزرگترین تولیدکننده حرفه‌ای دستگاه رشته‌کن سیم و دستگاه جفت‌کن در شمال چین بوده است.

از سال 2006، با اتکا به مراقبت و حمایت مشتریان، ماشین‌آلات باوهونگ به تحقیق و توسعه دستگاه رشته‌کن سیم و دستگاه جفت‌کن اختصاص یافته و پیشرفت بزرگی داشته است. اکنون ما تنها کارخانه‌ای هستیم که می‌توانیم تولید سری دستگاه رشته‌کن صلب JLK را به عنوان یک خط مونتاژ در چین توسعه دهیم و همچنین خطوط رشته‌کن کمان‌دار JGB و خطوط جفت‌کن نوع کمان‌دار CGB و خطوط جفت‌کن سرعت بالای CLY را به طور مستقل توسعه داده‌ایم.

اکنون، شرکت ماشین‌آلات الکتریکی هیجیان باوهونگ، مساحتی بالغ بر 10000 متر مربع و کارگاه تولید 8000 متر مربع را پوشش می‌دهد. شرکت ما 60 کارمند دارد که شامل 10 نفر پرسنل تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشته‌کن در چین تبدیل شده است.
