جزئیات محصول:
پرداخت:
|
| نام محصول: | کویلر هوشمند تمام اتماتیک JLK-630/1+6+12+18+24 با درایو موتور جداگانه | مادی: | مفتول های مسی، آلی و مفتولی فولادی |
|---|---|---|---|
| استفاده: | رشته | حداکثر هادی رشته ای OD: | φ45 میلی متر |
| شکل: | شکل ماشین اتوماتیک | نیروی ماکس هول آف: | 15T |
| رنگ: | نیاز مشتری | ضمانت: | 12 ماه |
کویلر هوشمند تمام اتوماتیک JLK-630/1+6+12+18+24 با درایو موتور جداگانه
1. کاربرد
این دستگاه عمدتاً برای تولید سیم‌های رشته‌ای آلومینیومی با هسته فولادی با مقطع بزرگ و طول زیاد و هادی‌های مسی، آلومینیومی و
آلیاژهای آلومینیوم بدون تاب‌خوردگی معکوس استفاده می‌شود. همچنین می‌توان از آن برای پیچاندن و فشرده‌سازی بدون تاب‌خوردگی معکوس هسته‌های هادی‌های گرد، خاص-
شکل و بخش‌دار استفاده کرد.
2. پارامترهای فنی اصلی
| مدل (دستگاه رشته‌کننده صلب) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| قطر سیم منفرد | مس | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.8-5 میلیمتر | φ1.8-5 میلیمتر | φ1.8-5 میلیمتر | |
| حداکثر OD هادی رشته‌ای | φ15 میلیمتر | φ25 میلیمتر | φ45 میلیمتر | |
| گام رشته‌بندی | قفس رشته‌بندی 6 بوبینی | 60-500 میلیمتر | 60-500 میلیمتر | 60-500 میلیمتر |
| قفس رشته‌بندی 12 بوبینی | 75-560 میلیمتر | 75-560 میلیمتر | ||
| قفس رشته‌بندی 18 بوبینی | 92-680 میلیمتر | |||
| قفس رشته‌بندی 24 بوبینی | 108-790 میلیمتر | |||
| سرعت چرخش | قفس رشته‌بندی 6 بوبینی | 258 دور در دقیقه | 258 دور در دقیقه | 258 دور در دقیقه |
| قفس رشته‌بندی 12 بوبینی | 236 دور در دقیقه | 236 دور در دقیقه | ||
| قفس رشته‌بندی 18 بوبینی | 202 دور در دقیقه | |||
| قفس رشته‌بندی 24 بوبینی | 176 دور در دقیقه | |||
| کپستان | قطر چرخ کپستان | 1250 میلیمتر | 1600 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 8 تن | 10 تن | 15 تن | |
| اندازه بوبین | PND630 | PND630 | PND630 | |
| بوبین پرداخت مرکزی | PND630 | PND630 | PND630 | |
| بوبین جمع‌آوری | 1800 میلیمتر | 2500 میلیمتر | 2500 میلیمتر | |
| حداکثر سرعت خطی کشش | 35 متر در دقیقه | 40 متر در دقیقه | 50 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1100 میلیمتر | 1100 میلیمتر | |
3. اصلی ویژگی‌ها
3.1 کل دستگاه توسط موتور مستقل هدایت می‌شود و هر بخش از قفس و کپستان توسط یک موتور سروو سنکرون مغناطیس دائم جداگانه هدایت می‌شود.
قفس از طریق یک گیربکس اختصاصی به چرخش در می‌آید که ساختار را در مقایسه با رشته‌کننده نوع صلب سنتی با اتصال شفت زمینی ساده می‌کند و نگهداری تجهیزات را راحت‌تر می‌کند.
3.2 کنترل کل دستگاه PLC سری Inovance را اتخاذ می‌کند و پارامترهای مختلف فرآیند تولید از طریق صفحه لمسی تنظیم می‌شوند.
هر بخش از قفس و کپستان توسط یک موتور سروو Jiangsu Zhima هدایت می‌شود و درایور موتور یک دستگاه مبدل فرکانس است. برای اطمینان از
دقت انتقال، موتور انتقال از یک انکودر مشبک بازخورد استفاده می‌کند و کل دستگاه یک روش ارتباطی اتوبوس را اتخاذ می‌کند تا
از دقت انتقال سیگنال اطمینان حاصل شود. در تولید واقعی، کاربران پارامترهای فرآیند مانند گام هر بخش از قفس و
سرعت خط تولید را بر روی صفحه لمسی با توجه به مشخصات کابل مورد نیاز تنظیم می‌کنند. هنگام راه‌اندازی، سرعت هر انتقال
بخش به طور خودکار توسط PLC محاسبه می‌شود تا از همگام‌سازی کل دستگاه و دقت گام سیم پیچ‌خورده اطمینان حاصل شود و
تنظیم سرعت بدون پله کل دستگاه را به دست آورد. سیستم کنترل الکترونیکی دارای فناوری پیشرفته، عملکرد راحت و
عملکرد قابل اعتماد است.
3.3 اصل پالس برای تشخیص شکستگی سیم استفاده می‌شود که می‌تواند سیگنال شکستگی سیم هر بوبین را در هر بخش از
قفس به طور دقیق تعیین کند و از دقت تشخیص اطمینان حاصل کند. از طریق نمایشگر روی صفحه لمسی، اپراتور می‌تواند به سرعت مشکل را حل کرده و راه‌اندازی بعدی را شروع کند.
3.4 دستگاه از کنترل‌کننده قابل برنامه‌ریزی Inovance و باس میدانی برای فرماندهی و هماهنگی یکپارچه وضعیت کاری تمام قطعات
دستگاه استفاده می‌کند و از یک مبدل فرکانس برای کنترل راه‌اندازی و عملکرد موتور AC استفاده می‌کند. از صفحه لمسی Inovance برای تنظیم و نمایش
پارامترهای مختلف فرآیند استفاده می‌شود. سیستم کنترل الکترونیکی از نظر فناوری پیشرفته، آسان برای کار و قابل اعتماد در عملکرد است.
3.5 کنترل مکانیکی و الکتریکی این ساختار در حال حاضر پیشرفته‌ترین فرآیند بارگیری و تخلیه کویل تمام اتوماتیک را در
چین اتخاذ می‌کند که راندمان کار بارگیری و تخلیه کویل را تا حد زیادی بهبود می‌بخشد!
4. اجزای اصلی
4.1 پایه پرداخت Φ630
4.2 پایه راهنمای سیم #type
4.3 رشته‌کننده 6B،12B،18B،24B
4.4 قالب مونتاژ سیم و دستگاه فشرده‌سازی
4.5 شمارنده متر افقی (مکانیکی، الکترونیکی)
4.6 Φ 2000 کپستان دوتایی قوی
4.7 پایه جمع‌آوری و پرداخت از نوع Gantry Φ2500 که در بالا نصب شده است
4.8 سیستم کنترل الکتریکی
4.9 سیستم حفاظت ایمنی
4.10 سیستم بارگیری کویل افقی نصب شده در کنار

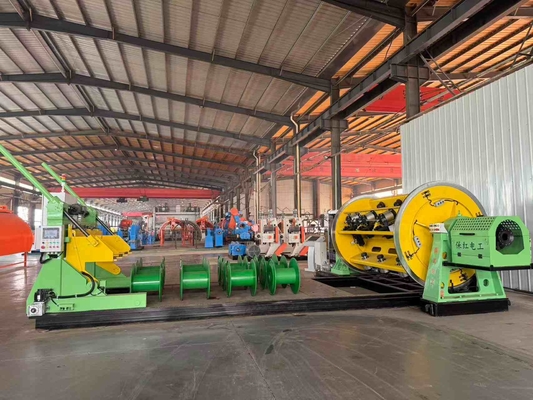

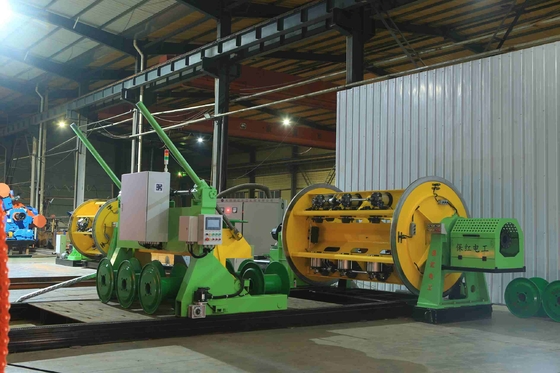

5. عکس‌ها
6. عکس‌های بسته‌بندی
7. معرفی کارخانه و شرکت ماشرکت ماشین‌آلات الکتریکی Hebei Baohong در 1 آگوست 2006 تأسیس شد. واقع در منطقه صنعتی شهرک Shawa، شهر Hebei،
که در مرکز مثلثی پکن، تیانجین و شیجیاژوانگ قرار دارد، این شرکت از حمل و نقل راحت و منابع فراوان آهن و فولاد برخوردار است.
با شروع از تولید محصولات سری دستگاه‌های رشته‌کننده، 18 سال توسعه را پشت سر گذاشته است. با تکیه کامل بر استعداد
مزایا و قدرت فنی، این شرکت به طور مداوم در حال تحقیق و توسعه فناوری‌ها و فرآیندهای جدید است و به رشد ثابتی دست یافته و به تدریج به یک نهاد اقتصادی جامع با فناوری تولید پیشرفته، ظرفیت تولید قوی و
شبکه‌های فروش که کل کشور و خارج از کشور را پوشش می‌دهد، تبدیل می‌شود.
این شرکت مساحتی به مساحت 30000 متر مربع را پوشش می‌دهد که بیش از 100 کارمند دارد، از جمله 12 مهندس مکانیک و برق،
و تجهیزات پردازش آن در مجموع بیش از 60 میلیون یوان است. در حال حاضر، از طریق معرفی تجهیزات پردازش در مقیاس بزرگ و
تحقیق، توسعه و بهبود فرآیندها، این شرکت به تنها تولیدکننده در چین تبدیل شده است که واحدهای سری دستگاه رشته‌کننده قفس JLK را در یک خط مونتاژ تولید می‌کند.
