جزئیات محصول:
پرداخت:
|
| نام: | دستگاه زره کش کابل سیم فولادی | تابع: | زره فولادی |
|---|---|---|---|
| روش کنترل: | کنترل PLC | وایر دیا: | 1.5-2.5 میلی متر |
| قطر چرخ کششی (500/400): | 2000 میلی متر | برند بلبرینگ: | NSK |
| کد Hs: | 8479400000 | رنگ تجهیزات: | اختیاری |
| دوره گارانتی: | 12 ماه | ||
| برجسته کردن: | ماشین زرهی سیم فولادی زرهی,ماشین استرندر سخت نوع سیاره ای,ماشین زرهی سیم فولادی کنترل PLC |
||
دستگاه رشتهکن سیم فولادی با کنترل PLC برای زرهسازی
1. کاربرد
این دستگاه عمدتاً برای زرهسازی فولادی، پیچش برگشتی و رشتهکردن کابل استفاده میشود.
2. اجزای اصلی
2.1 پایه پرداخت 1 مجموعه
2.2 قفس رشتهکن 1 مجموعه
2.3 قالب مونتاژ سیم 1 مجموعه
2.4 شمارنده متر 1 مجموعه
2.5 وینچ چرخ دوتایی 1 مجموعه
2.6 تراورس القایی الکتریکی 1 مجموعه
2.7 جمعکننده نوع ستونی 1 مجموعه
2.8 کابینت برق 1 مجموعه
2.9 سر زرهسازی سیم فولادی + لوله داخلی 1 مجموعه
3. ویژگیهای اصلی
3.1 این دستگاه برای رشتهکردن طول و مقطع بلند آلومینیوم مسی، آلیاژ آلومینیوم، سیمهای تقویتکننده فولادی کابل آلومینیومی برای تولید کابلهای برق زیر مناسب است: هادی بخش، فشرده گرد، تک هستهای پیشمارپیچ.
3.2 سرهای شفت جلو و عقب دستگاه اصلی از ریختهگری فولادی یکپارچه ساخته شدهاند تا از ترک خوردن ناشی از جوشکاری جلوگیری شود.
3.3 ناحیه ترمز دستگاه اصلی برای بهبود عملکرد ترمز افزایش یافته است. پرداخت سطح چرخ وینچ.
4. پارامترهای فنی
مدل (دستگاه زرهسازی سیم فولادی) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| قطر سیم فولادی | 1-2.5 میلیمتر | 1-2.5 میلیمتر | 1-2.5 میلیمتر | 1-2.5 میلیمتر | |
| حداکثر OD رشتهای | 40 میلیمتر | 55 میلیمتر | 60 میلیمتر | 70 میلیمتر | |
| گام رشتهکردن | قفس رشتهکن 24 بوبین |
38-752 | 51-942 | 63-1144 | 500-4120 |
قفس رشتهکن 36 بوبین |
38-752 | 51-942 | 63-1144 | 500-4120 | |
قفس رشتهکن 42 بوبین |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| قفس رشتهکن 48 بوبین | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| سرعت چرخش | قفس رشتهکن 24 بوبین | 98 دور در دقیقه | 90 دور در دقیقه | 68.3 دور در دقیقه | 55 دور در دقیقه |
| قفس رشتهکن 36 بوبین | 88 دور در دقیقه | 80 دور در دقیقه | 58.3 دور در دقیقه | 45 دور در دقیقه | |
| قفس رشتهکن 42 بوبین | 78 دور در دقیقه | 70 دور در دقیقه | 48.3 دور در دقیقه | 35 دور در دقیقه | |
| قفس رشتهکن 48 بوبین | 68 دور در دقیقه | 60 دور در دقیقه | 38.3 دور در دقیقه | 28 دور در دقیقه | |
وینچ |
قطر چرخ وینچ | 1600 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 2500 میلیمتر |
| حداکثر نیروی کشش | 10T | 15T | 15T | 20T | |
توان موتور |
45 کیلووات | 55 کیلووات | 55 کیلووات | 75 کیلووات | |
اندازه بوبین |
315 میلیمتر | 400 میلیمتر | 500 میلیمتر | 630 میلیمتر | |
بوبین پرداخت مرکزی |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
بوبین جمعکننده |
1250 میلیمتر | 2000 میلیمتر | 2000 میلیمتر | 3150 میلیمتر | |
حداکثر سرعت خطی کشش |
25 متر در دقیقه | 30 متر در دقیقه | 34.7 متر در دقیقه | 45 متر در دقیقه | |
ارتفاع مرکزی |
1000 میلیمتر | 1000 میلیمتر | 1000 میلیمتر | 1100 میلیمتر | |

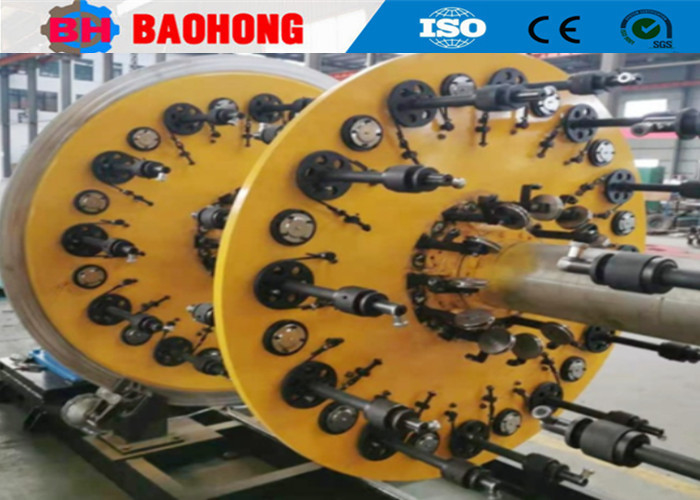

5. عکسها
6. عکس بستهبندی
7. کارخانه و معرفی ما
شرکت ماشینآلات الکتریکی Hejian Baohong، با مسئولیت محدود در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولیدکننده حرفهای دستگاه رشتهکن سیم و دستگاه چیدمان در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و پشتیبانی مشتریان ما، Baohong Machinery به تحقیق و توسعه دستگاه رشتهکن سیم و دستگاه چیدمان اختصاص داشته و پیشرفتهای زیادی داشته است. اکنون ما به تنها کارخانهای تبدیل شدهایم که میتواند تولید سری دستگاه رشتهکن سفت و سخت JLK را به یک خط مونتاژ پردازش در چین توسعه دهد و ما همچنین به طور مستقل خطوط رشتهکن پرشی JGB Bow، خطوط کابلکشی نوع پرشی CGB Bow و خطوط چیدمان نوع گهوارهای با سرعت بالا CLY را توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی Hejian Baohong، با مسئولیت محدود، مساحتی به مساحت 10000 متر مربع، کارگاه تولیدی 8000 متر مربع را پوشش میدهد. شرکت ما دارای 60 کارمند، از جمله 10 کارمند تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
