| نام ماشین: | ماشین رشته کابل فریم سفت و سخت | مناسب برای: | رشته سیم |
|---|---|---|---|
| مشخصات بوبین: | 500/630/710/720 | مواد: | سیم های مس، آل، فولادی |
| حداکثر کشش- نیرو: | 30 تن | رنگ ماشین: | سفارشی سازی |
| دوره گارانتی: | 12 ماه | ||
| برجسته کردن: | دستگاه سیم کشی سفت و سخت 500,دستگاه سیم کشی کنترل PLC,دستگاه سیم کشی برهنه |
||
دستگاه کابلسازی با قاب صلب و کنترل PLC 500 برای سیمهای بدون روکش
1. کاربرد
این دستگاه برای رشته کردن سیمهای بلند و مقطعی آلومینیوم، مس، آلیاژ آلومینیوم و سیمهای تقویتکننده فولادی کابل آلومینیومی بدون روکش برای تولید کابلهای برق زیر مناسب است: هادیهای شکلدار، فشردهشده گرد. با استحکام بالا، عملکرد بالا، سرعت بالا و اینرسی کم.
2. اجزای اصلی
2.1 قرقره بازکن 1 عدد
2.2 رشتهکن صلب هر قرقره 1 عدد
2.3 نگهدارنده قالب فشردهسازی و مونتاژ 1 عدد
2.4 دستگاه پیشپیچ و فشردهسازی 1 عدد
2.5 شمارنده متر 1 عدد
2.6 وینچ 1 عدد
2.7 جمعکننده با پایه عبوری 1 عدد
2.8 کابینت اصلی و کابینت عملیاتی 1 عدد از هر کدام
3. ویژگیها
3.1 رانده شده توسط گیربکس متغیر 36 مرحلهای، دستگاه کشش دوگانه و فعال دوگانه.
3.2 کل ساختار بر روی تراش افقی بزرگ ماشینکاری میشود.
3.3 جمعکننده و پایه عبوری میتوانند از نوع ستونی و نوع دروازهای نیز استفاده کنند.
3.4 این دستگاه از PLC وارداتی اصلی برای کنترل کل خط، کنترل تنظیم و راهاندازی تجهیزات الکتریکی مربوطه استفاده میکند.
3.5 پیشرفتهترین دستگاه توقف اضطراری، کنترل مستقیم هر قرقره. به محض پاره شدن هر سیمی، کل دستگاه بلافاصله متوقف میشود.
4. پارامترهای فنی
| مدل (دستگاه رشتهکن صلب) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر سیم منفرد | مس | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر |
| آلومینیوم | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | φ1.5-5 میلیمتر | |
| حداکثر OD هادی رشتهشده | φ35-55 میلیمتر | φ35-55 میلیمتر | φ35-55 میلیمتر | |
| گام رشتهسازی | قفس رشتهسازی 6 بوبین | 40-719 میلیمتر | 51-896 میلیمتر | 54-963 میلیمتر |
| قفس رشتهسازی 12 بوبین | 40-719 میلیمتر | 51-896 میلیمتر | 54-963 میلیمتر | |
| قفس رشتهسازی 18 بوبین | 44-793 میلیمتر | 63-1056 میلیمتر | 57-1012 میلیمتر | |
| قفس رشتهسازی 24 بوبین | 51-924 میلیمتر | 71-1246 میلیمتر | 66-1190 میلیمتر | |
| قفس رشتهسازی 30 بوبین | 57-1028 میلیمتر | 87-1553 میلیمتر | 79-1403 میلیمتر | |
| سرعت چرخش | قفس رشتهسازی 6 بوبین | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه |
| قفس رشتهسازی 12 بوبین | 230.6 دور در دقیقه | 180.1 دور در دقیقه | 150.6 دور در دقیقه | |
| قفس رشتهسازی 18 بوبین | 208.5 دور در دقیقه | 155 دور در دقیقه | 142.6 دور در دقیقه | |
| قفس رشتهسازی 24 بوبین | 179 دور در دقیقه | 130.1 دور در دقیقه | 122.3 دور در دقیقه | |
| قفس رشتهسازی 30 بوبین | 161.8 دور در دقیقه | 115.9 دور در دقیقه | 102.7 دور در دقیقه | |
| وینچ | قطر چرخ وینچ | 2000 میلیمتر | 2000 میلیمتر | 2000 میلیمتر |
| حداکثر نیروی کشش | 30 تن | 30 تن | 40 تن | |
| دستگاه پیشمارپیچ | گام | 500-2500 میلیمتر | 500-2500 میلیمتر | 500-2500 میلیمتر |
| توان موتور | 90-180 کیلووات | 110-180 کیلووات | 130-180 کیلووات | |
| اندازه بوبین | 500*375*127 | 630*475*127 | 710*530*127 | |
| بوبین تغذیه مرکزی | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بوبین جمعکننده | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| حداکثر سرعت خطی کشش | 69 متر در دقیقه | 69 متر در دقیقه | 62 متر در دقیقه | |
| ارتفاع مرکزی | 1000 میلیمتر | 1100 میلیمتر | 1100 میلیمتر | |

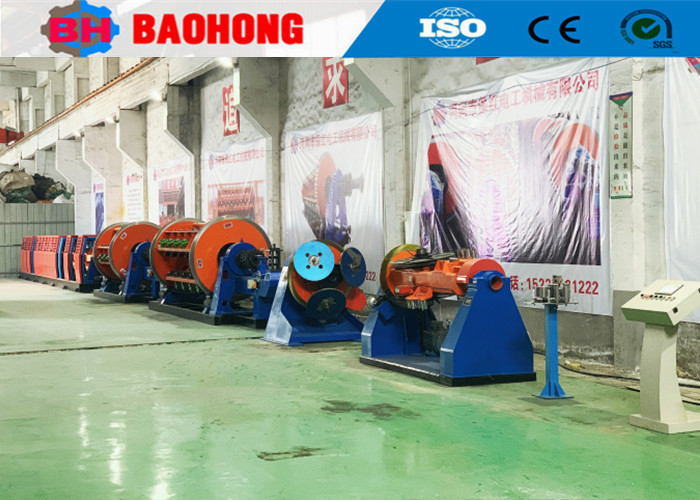

5. عکسها
6. عکسهای بستهبندی
7. معرفی کارخانه و شرکت ما
شرکت ماشینآلات الکتریکی Hejian Baohong در سال 2006 تأسیس شد. شرکت ما در منطقه توسعه اقتصادی شهر Hejian، استان Hebei واقع شده است و بزرگترین تولیدکننده حرفهای دستگاه رشتهکن سیم و دستگاه کابلسازی در شمال چین بوده است.
از سال 2006، با تکیه بر مراقبت و پشتیبانی مشتریان، Baohong Machinery به تحقیق و توسعه دستگاه رشتهکن سیم و دستگاه کابلسازی اختصاص داشته و پیشرفتهای زیادی داشته است. اکنون ما به تنها کارخانهای تبدیل شدهایم که میتواند تولید سری دستگاه رشتهکن صلب JLK را به یک خط مونتاژ پردازش در چین توسعه دهد و ما همچنین به طور مستقل خطوط رشتهسازی JGB Bow skip، خطوط کابلسازی نوع CGB Bow skip و خطوط کابلسازی نوع CLY High speed Cradle را توسعه دادهایم.
اکنون، شرکت ماشینآلات الکتریکی Hejian Baohong، مساحتی بالغ بر 10000 متر مربع، کارگاه تولیدی 8000 متر مربع را پوشش میدهد. شرکت ما دارای 60 کارمند، از جمله 10 کارمند تحقیق و توسعه است. ارزش تولید سالانه در حال حاضر بیش از 10 میلیون دلار است و به یکی از مهمترین تولیدکنندگان دستگاه رشتهکن در چین تبدیل شده است.
